14-22
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
14.3. 校正 [F9]
用于执行与XY Gantry 及 Camera有关的校正。执行校正之前需要确认或先行的作业
为如下。
I/O Test
确认及补正Mirror Offset
Nozzle Check及System Constant的Vacuum Check Option
确认ANC Type
确认空压是否异常
执行校正的顺序和相应校正所需的校正 Tool为如下。
Axis Home Calibration
Skew Compensation
Fiducail Camera Scale Calibration
Conveyor Calibration
X-XY Compensation - Calibration Bar
ANC Fiducial Mark Teaching
Head & Camera Calibration - CN040, CNT20, LightFly Nozzle, Calibration Tool
14-23
Machine Calibration
14.3.1. 原点刻度
设定各驱动轴的移动位置的限度值。选择此按钮时显示如下的对话框。

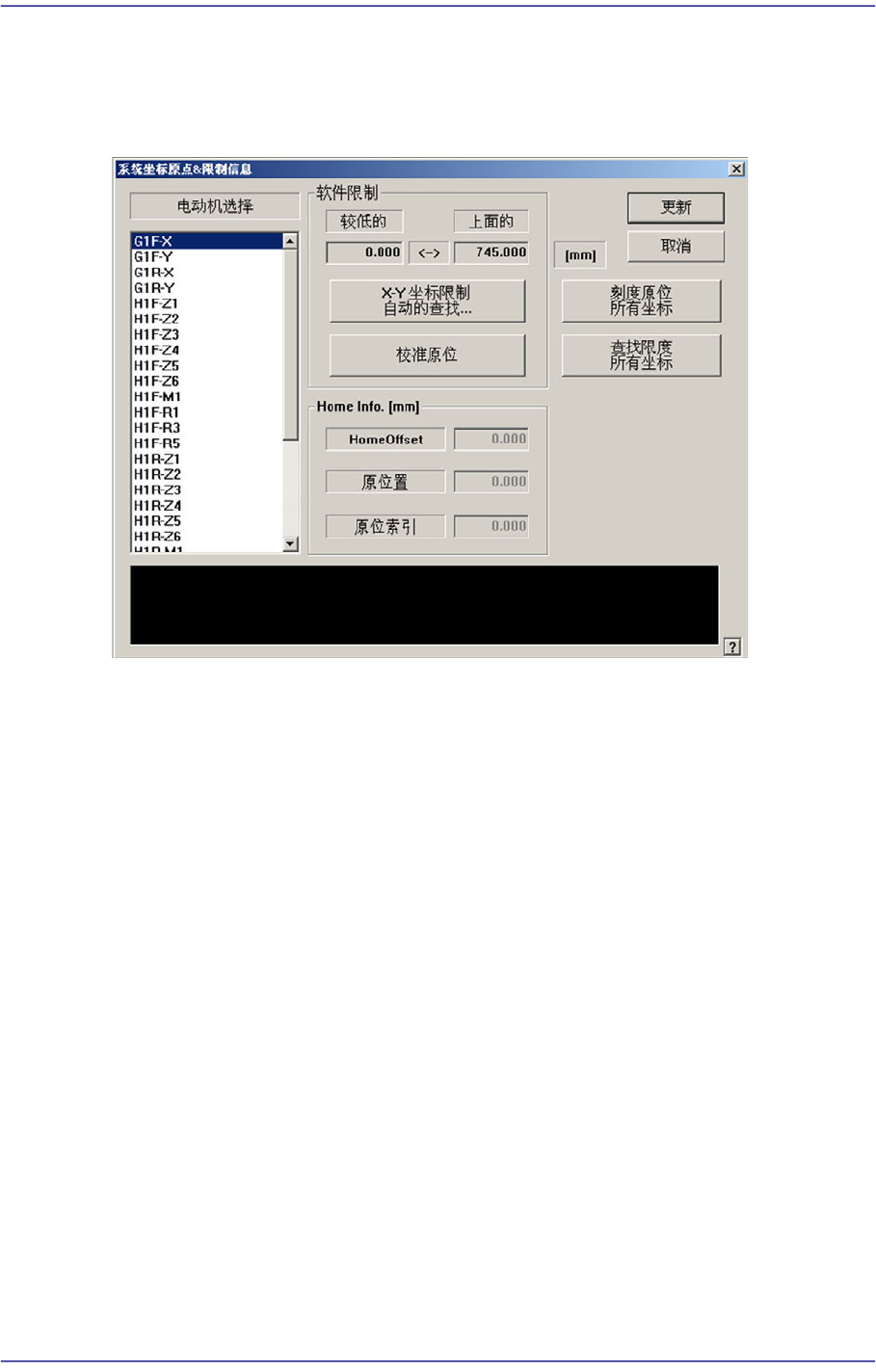

图
14.8 “
系统坐标原点
&
限制信息
”
对话框
<电动机选择> 目录框
选择将要设定限度的驱动轴。可选择的驱动轴如下。
G1F-X: 前面 Gantry的 X轴
G1F-Y: 前面 Gantry的 Y轴
H1F-Z1: 前面 Gantry的 Head 1的 Z轴
H1F-Z2: 前面 Gantry的 Head 2的 Z轴
H1F-Z3: 前面 Gantry的 Head 3的 Z轴
H1F-Z4: 前面 Gantry的 Head 4的 Z轴
H1F-Z5: 前面 Gantry的 Head 5的 Z轴
H1F-Z6: 前面 Gantry的 Head 6的 Z轴
H1F-Z7: 前面 Gantry的 Head 7的 Z轴
H1F-Z8: 前面 Gantry的 Head 8的 Z轴
H1F-Z9: 前面 Gantry的 Head 9的 Z轴
H1F-Z10: 前面 Gantry的 Head 10的 Z轴
H1F-M1: 前面Gantry的Mirror轴
ST1F-W：前面作业
conveyer(F2)的宽
度调节马达
14-24
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
<软件限制> 领域

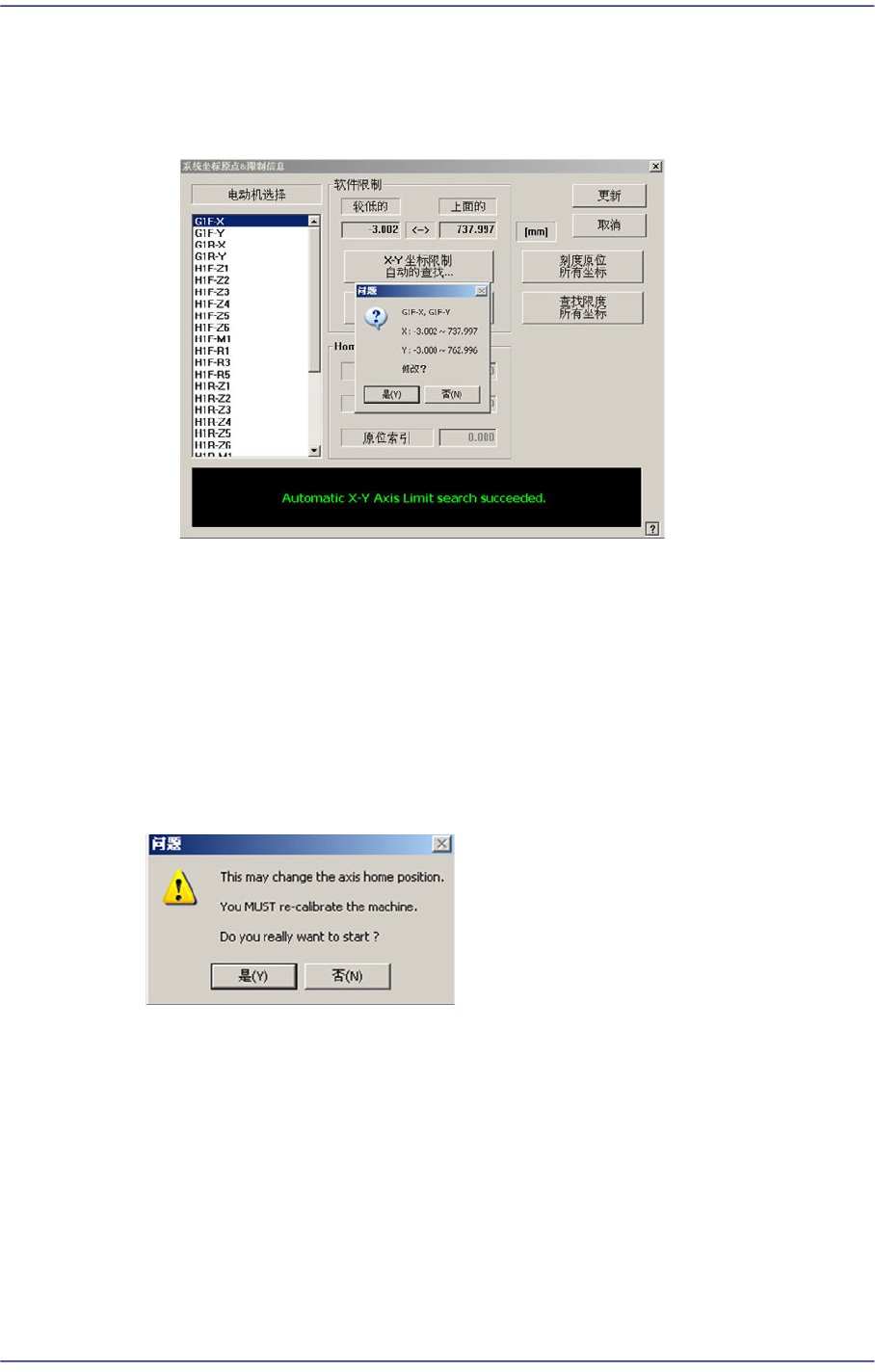

<X-Y 坐标限制自动的查找...> 按钮
自动查找XY轴的limit后，确认是否运用变更值。
<弯度补偿> 按钮
选择Y轴时被激活。执行Skew Compensation时使用。详细的事项请参考 “12.3.2
歪斜修正
“
<校准原位> 按钮
自动查找和反应<电动机选择>目录框中选定的马达home位置。
<刻度原位所有坐标> 按钮
自动查找所有轴home位置并反应。
<查找限度所有坐标> 按钮
寻找所有轴的极限值。
<Home Info.> 领域
选择Mirror轴时，<Home Offset>编辑框被激活。对 Mirror轴进行校正时使用。
<更新> 按钮
适用变更值。
<关闭> 按钮
关闭对话框。
