14-52 Fast Flexible Placer SM481(L) PLUS Administ rator’s Guide 备 注 Calibration Glass 正确整列在固定相机 1 中心才 能执行校正。 请参 照下图正确放置 Calibration Glass 。 2. 显示 “ 移动到中心位置 [ 固定 1] 摄像。 移动 ， 点击 [ 下一步 ] 。 ” 。 那么为 了 向 固定 相机 1 中心移动基准相机 , 请点击…
14-51
Machine Calibration
和 Fiducial Camera Scale Calibration 。为执行校正必须使用平板Calibration Glass。
下面是 Fiducial Camera Offset的校正步骤。
1. 点击<6.基准摄像头偏移量> 按钮则显示“将一个工具板向上摄像1。并且调整工
具中心。如果你完成了，点击[下一步]。”消息。此时在 <目标摄像>组合框选择
‘固定1照相机’，平版用Calibration Glass手动放置于固定相机1的上面。
另外，在<目标摄像>组合框中选择 ‘ 基准相机’ 边看 ‘SMVision’ 窗口，利用
Teaching Box手动示教平版Calibration Glass的中心点后点击 <下个>按钮。
14-52
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
备 注 Calibration Glass正确整列在固定相机1中心才能执行校正。请参
照下图正确放置 Calibration Glass。
2. 显示“移动到中心位置[固定1]摄像。移动，点击[下一步]。” 。那么为了向 固定
相机1中心移动基准相机, 请点击<下个>按钮。
3. 显示“首先选择移动摄像机，并且调整亮度标准。然后，选择固定摄像机并且调
整亮度标准。点击[下一步]开始标度。]”消息。那么先点击<亮度>按钮，在”亮
度控制”对话框中 ‘SMVision’ 窗口显示的平版Calibration Glass中心的白色圆圈
明显为止请调整照明亮度。
14-53
Machine Calibration

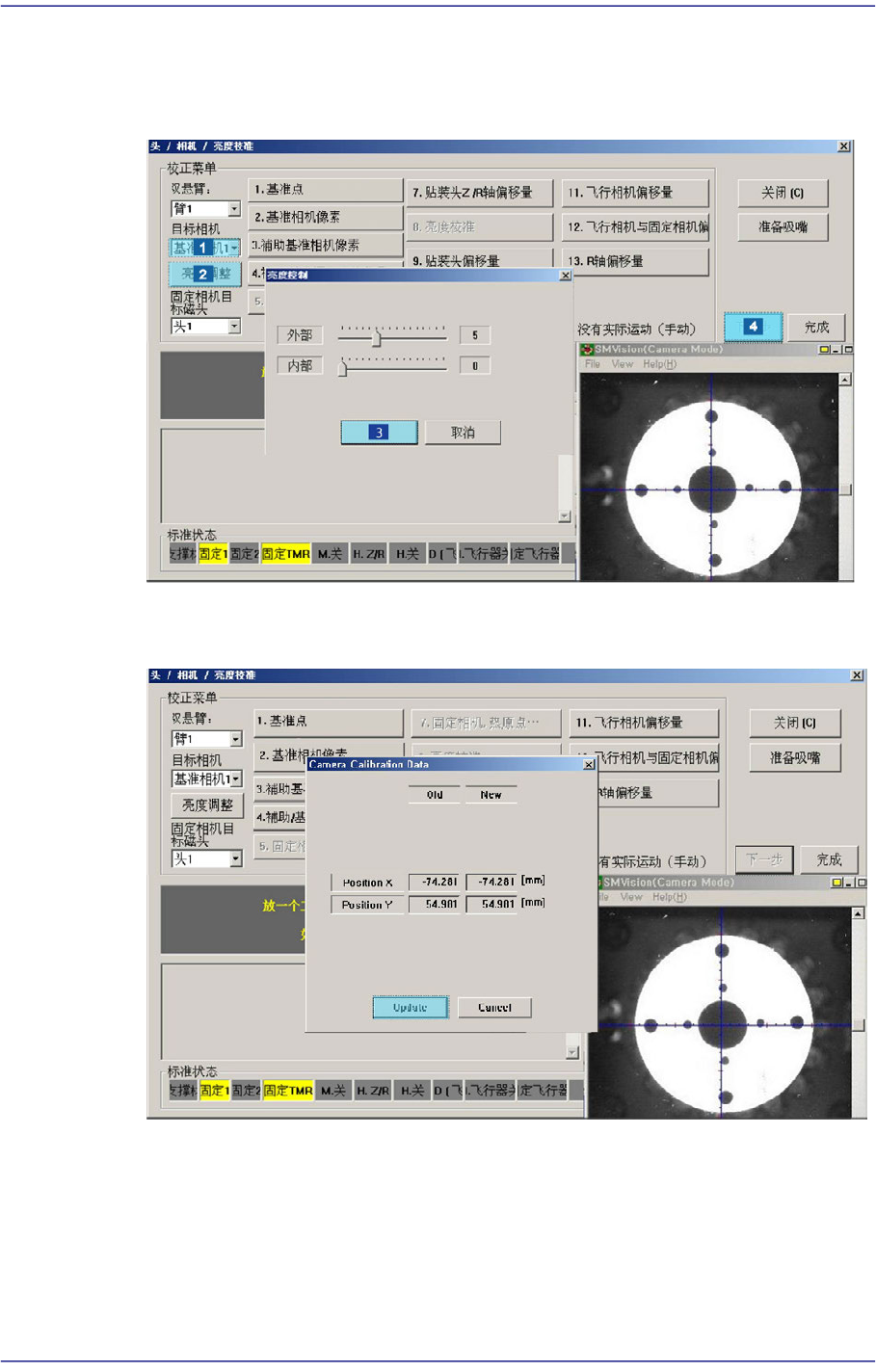

4. 然后在 <目标摄像>组合框中选择‘固定相机1’点击 <亮度>按钮，在 “亮度控制
”对话框中 SMVision’窗口显示的平版 Calibration Glass上的 Fiducial Mark明显
为止调整亮度，点击 <下个> 按钮。
5. 自动执行校正后结束校正则如下图显示结果值。要适用其校正值请点击<更新>
按钮。
6. 正常完成Calibration次序则如下图显示结果值。另外显示 “基准相机偏移标准完
成。移动工具盘！” 消息。那么请必须除去放置在固定相机1的上面的平版
Calibration Tool，否则跟磁头的碰撞发生破损。
