15-17 系统设置 Head 的 Spindle 下降到与 Disk 表面接触为止。 喷嘴的 末端与 Disk 表面接触 后空压产生变化自动示教 Z 轴的位置。 <Use Flux Device> 选择 框 为了设定 Flux Module 有关事项而选择。 <Not Usable Lan e> 领域 设定跟 Flux Module 运转相关的事项。 <ON> 选项按钮 手动旋转 F…
15-16
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
自动生产时为了清扫Flux Module而进行设定。到达相应count则显示警告信
息。
在‘Product’ 菜单的‘Flux.’子菜单上可把设定值进行初始化。

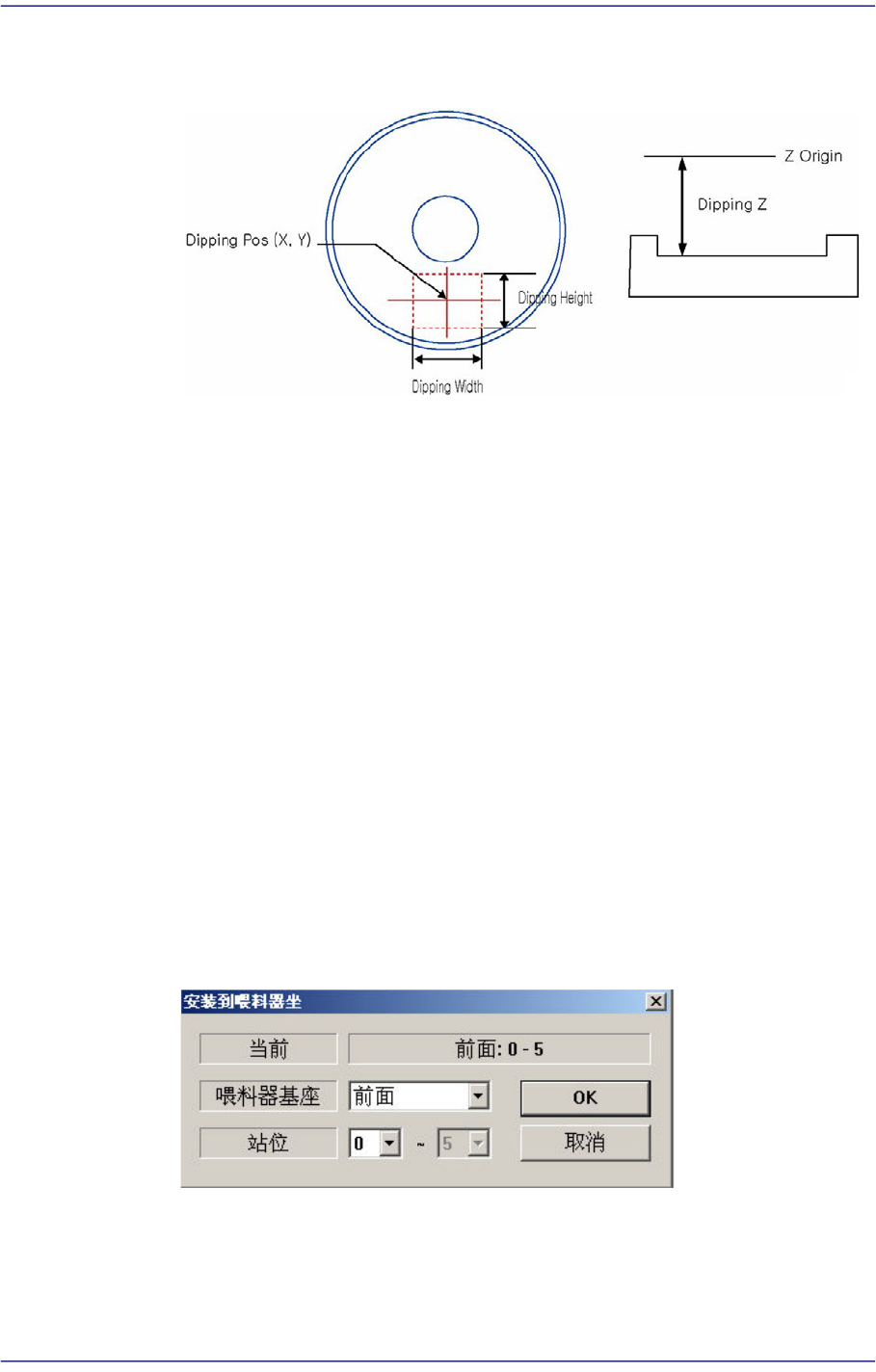

<Position> 领域
选择右侧<Use Flux Device>选择框时被激活。设定Dipping Position。在Flux
Module的Feeder Base上决定安装槽则自动设定Dipping Position。
<X>编辑框
是Dipping Position坐标的x值。
<Y>编辑框
是Dipping Position坐标的Y值。
<Z>编辑框
是Dipping Position坐标的Z值。

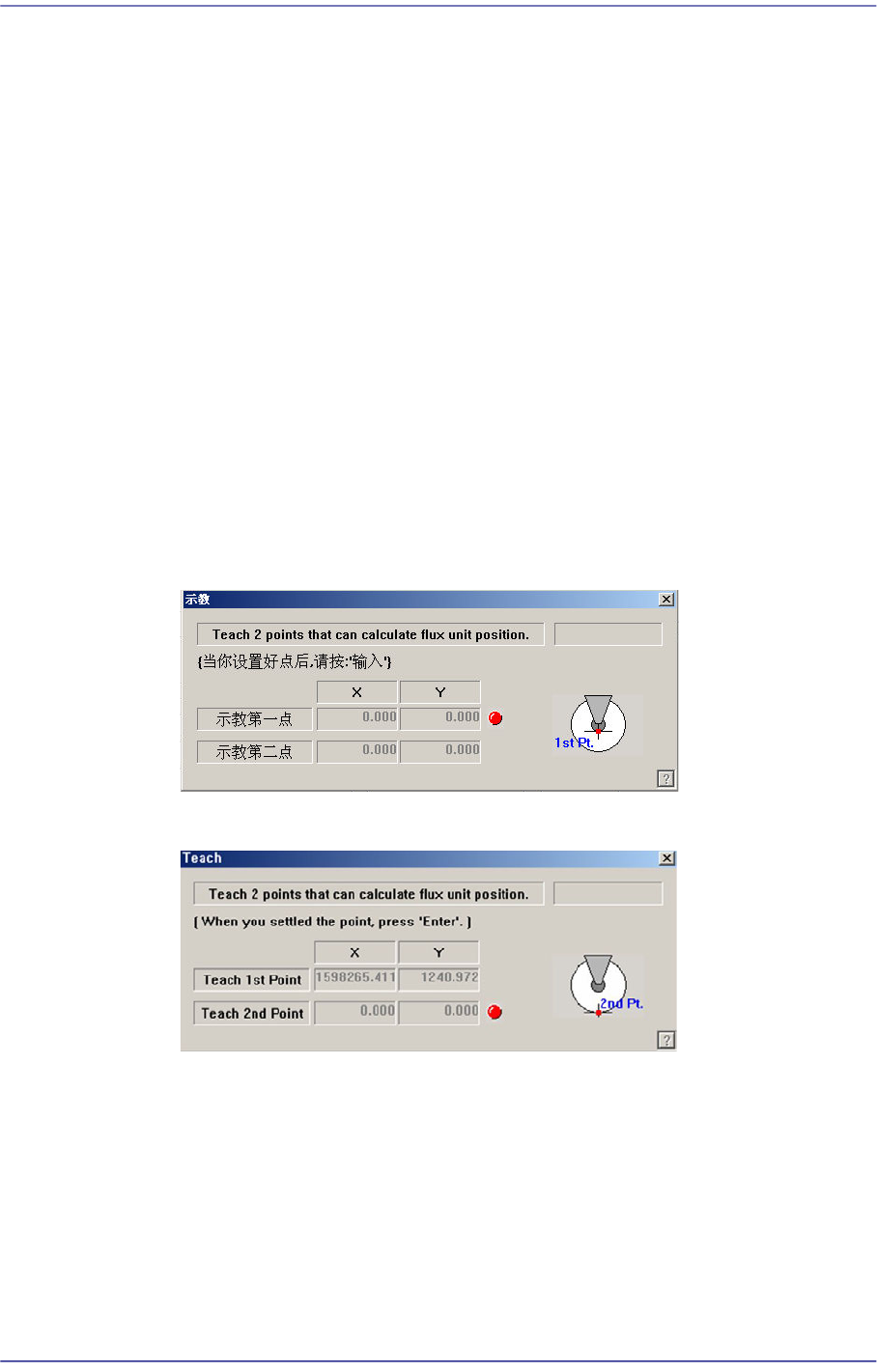

<Teach…X/Y>按钮
为了示教Dipping Position的XY坐标执行以下对话框。
正确示教第一个点后请按‘Enter’键。
正确示教第二个点后请按‘Enter’键。
<Teach…[Z]>按钮
示教Dipping Position的Z坐标。示教顺序如下。
在<Teach> 领域的<Device>组合框中先选择要示教的device后，在相应
head的喷嘴槽上插入CN040喷嘴。
请把head移动到Dipping Positon。
15-17
系统设置
Head的Spindle下降到与Disk表面接触为止。喷嘴的末端与Disk表面接触
后空压产生变化自动示教Z轴的位置。
<Use Flux Device>选择框
为了设定Flux Module有关事项而选择。
<Not Usable Lane> 领域
设定跟Flux Module运转相关的事项。
<ON>选项按钮
手动旋转Flux Module的disk时选择。
<OFF>选项按钮
选择此按钮，Flux Module的disk不进行旋转。
<Churning>按钮
选择此按钮，则旋转Flux Module的disk。
<Power> 领域
在Flux Module的Feeder Base设定安装位置。
<Feeder Base> 按钮
选择将要安装Flux Module的Feeder Base插槽。
15-18
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide

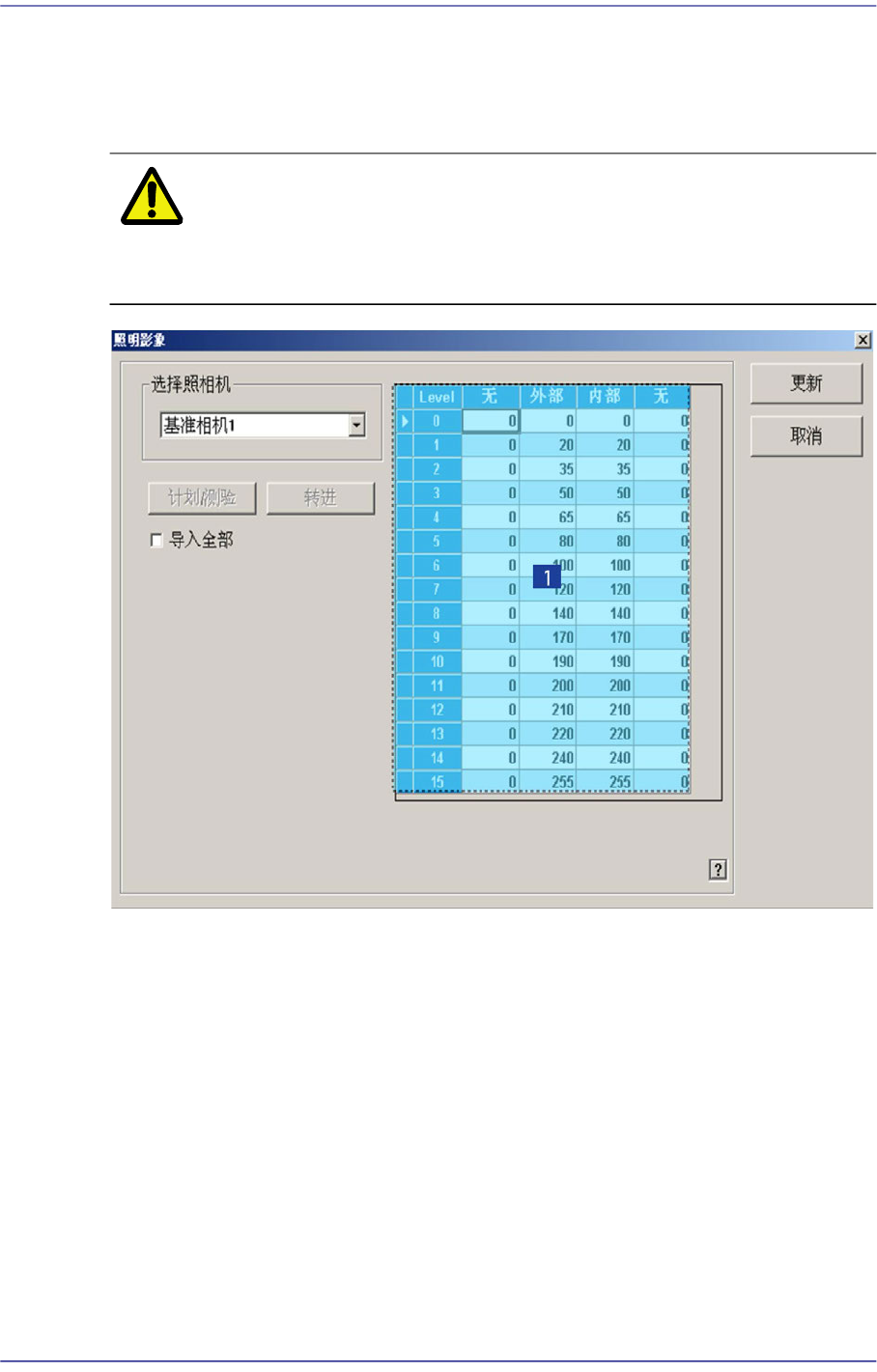

15.4. Light Mapping
校正摄像机的照明亮度。为了执行此校正要在ANC的1号孔中插入LightFly吸嘴 或
LightFix吸嘴。
注 意 与SM32x, SM411, SM421 设备上使用的Light Mapping用吸嘴
无法互换。 请不要在本设备中使用SM32x, SM411, SM421用吸
嘴。
1: Light Level
领域
<选择照相机> 领域
Selection Control
选择需要进行光线映射的摄像机。
对所有飞行相机反复进行相同的作业。
Light Level 领域
指定照明 Level别亮度。
<Level>列
表示照明的16阶段。
<Side> / <Outer> / <Coaxial> 列
