8-25 供应装置的设置 <2 槽 X- 轴 > 如下图所示一一输入任何一个 X 方向的 pocket 的中心点坐标， 2 号 p ocket 的 对角线顶点坐标， 以及 X 和 Y 方向间 距。 <2 槽 Y - 轴 > 如下图所示一一输入任何一个 Y 方向的 pocket 的中心点坐标， 2 号 p ocket 的
8-24
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
部品拾取位置也可以使用以下方法来指定。

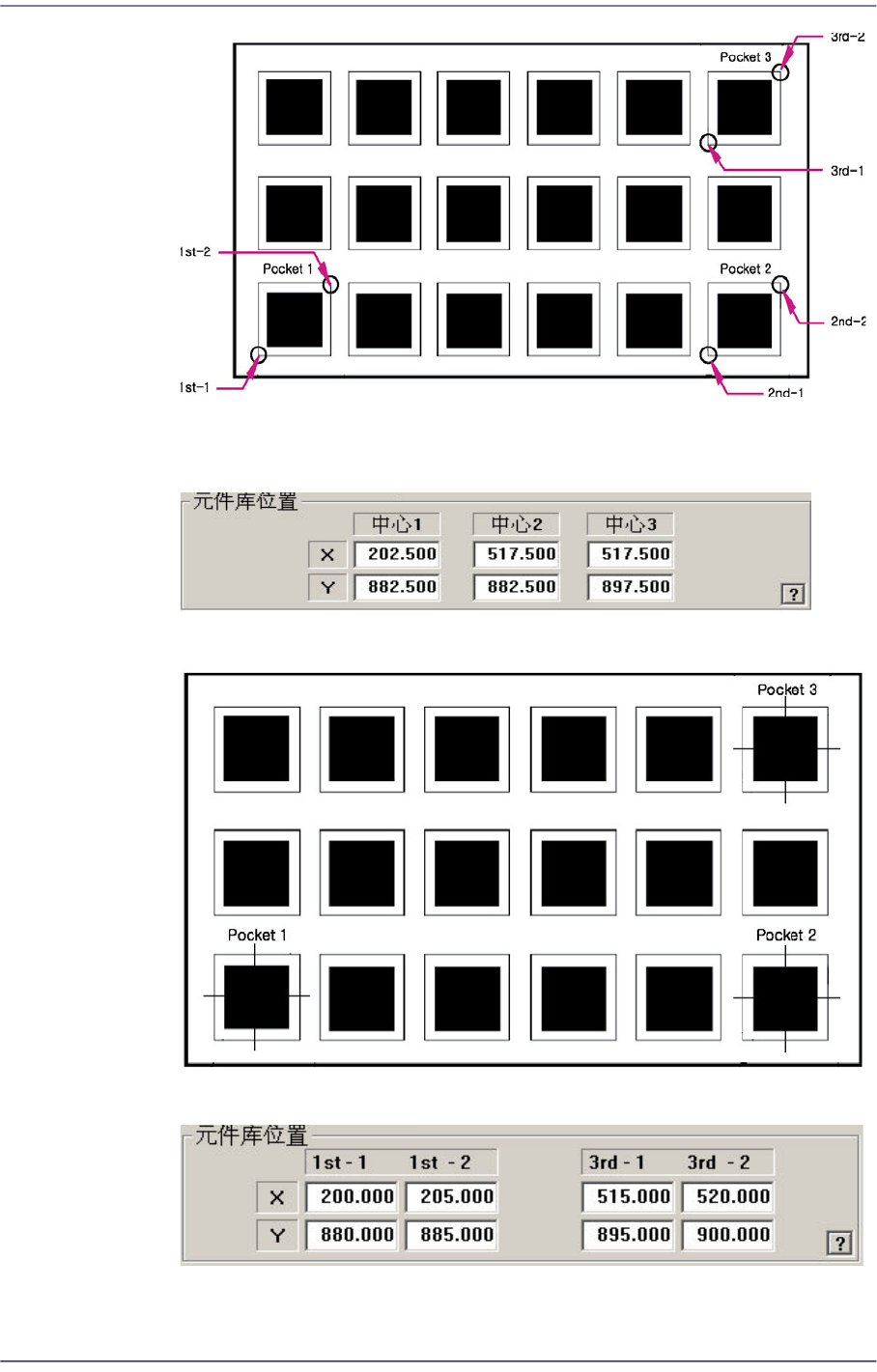

<3槽中心>
如下图所示输入1，2，3号Pocket的中心坐标。
<2槽对话框>
如下图所示输入1号，3号Pocket对角线顶点的坐标。
8-25
供应装置的设置
<2槽X-轴>
如下图所示一一输入任何一个X方向的pocket的中心点坐标， 2号 pocket 的
对角线顶点坐标，以及X和Y方向间距。
<2槽Y-轴>
如下图所示一一输入任何一个Y方向的pocket的中心点坐标， 2号 pocket 的
8-26
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
对角线顶点坐标，以及X和Y方向 间距
<1槽>
如下图所示输入1号 pocket 的对角线顶点坐标，以及X和Y方向 间距。
<1Pocket with Angle>
这种功能使Fiducial照相机在托盘的一定范围内移动成为可能，将托盘设置
为不完全平行于X轴而带些角度的时候，这是一种很有用的方法。
