Production Setup
13.5. 完成 （Finish）[F5]
此菜单执“行把”完全终止有关下载的 PCB数据的贴装作业”的命令输送到设备的
功能。
13.6. T/F 数量 [F6]
设定从盘式喂料器吸着部品的 Pocket的开始位置。单击此按钮时显示如下的对话
框。
图
13.7 “
盘统计数据
”
对话框
1: Grid
领域
<选择> 选项按钮
选择需要设定的盘式喂料器单位。Tray Feeder Unit取决于System Setup 菜单的
Tray对话框中登录的Tray Feeder设置。
13-18
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
<Grid> 领域
设定Pocket的开始位置。
<步骤> 列
表示Tray的编号。
<X> 列
设定Pocket的X轴方向的位置。
<Y> 列
设定Pocket的Y轴方向的位置。
<Remain> 列
表示该 Tray中残存的部件数。
<Reset> 列
给部件消尽的Pallet供给部件后点击此按钮，Pickup 位置恢复到第一个
Pocket(X = 1, Y = 1)。
<Part> 列
表示装在 Tray的部品名称.
<所有的复位> 按钮
用来给所有的Pallet提供部品. 对所有的从托盘开始的Pocket的位置进行初始化
(X = 1, Y = 1)。
<全部替换> 按钮
用来给空的pallet提供部品。在给所有空的pallet注满部品后，按此按钮对从每个
pallet开始的Pocket(X=1, Y=1)的位置进行初始化。
13-19
Production Setup
<确定> 按钮
向设备输送设定状态之后关闭对话框。
<取消> 按钮
忽略设定状态直接关闭对话框。
13.7. PCB 下载 [F7]
此菜单执行把在‘PCB编辑’菜单 设定的PCB数据输送到设备的功能。此功能在设备
处于 “结束”状态时才可以执行。
13.8. 生产数据 [F8]
表示贴装作业信息。单击此按钮时显示如下的对话框。 详细事项请参照 “
第
18
章
.
生产信息管理
”。
13.9. Flux. [F9]
设定Flux Module运转相关的警告信息。
Refill Warning Alarm [Min]
点击<Reset>按钮可初始化已设定的Flux交换周期。该项目的设定可以在
‘Sys.Setup’ 菜单的‘Periph.’ 子菜单中‘Flux’tap对话框中进行设定。

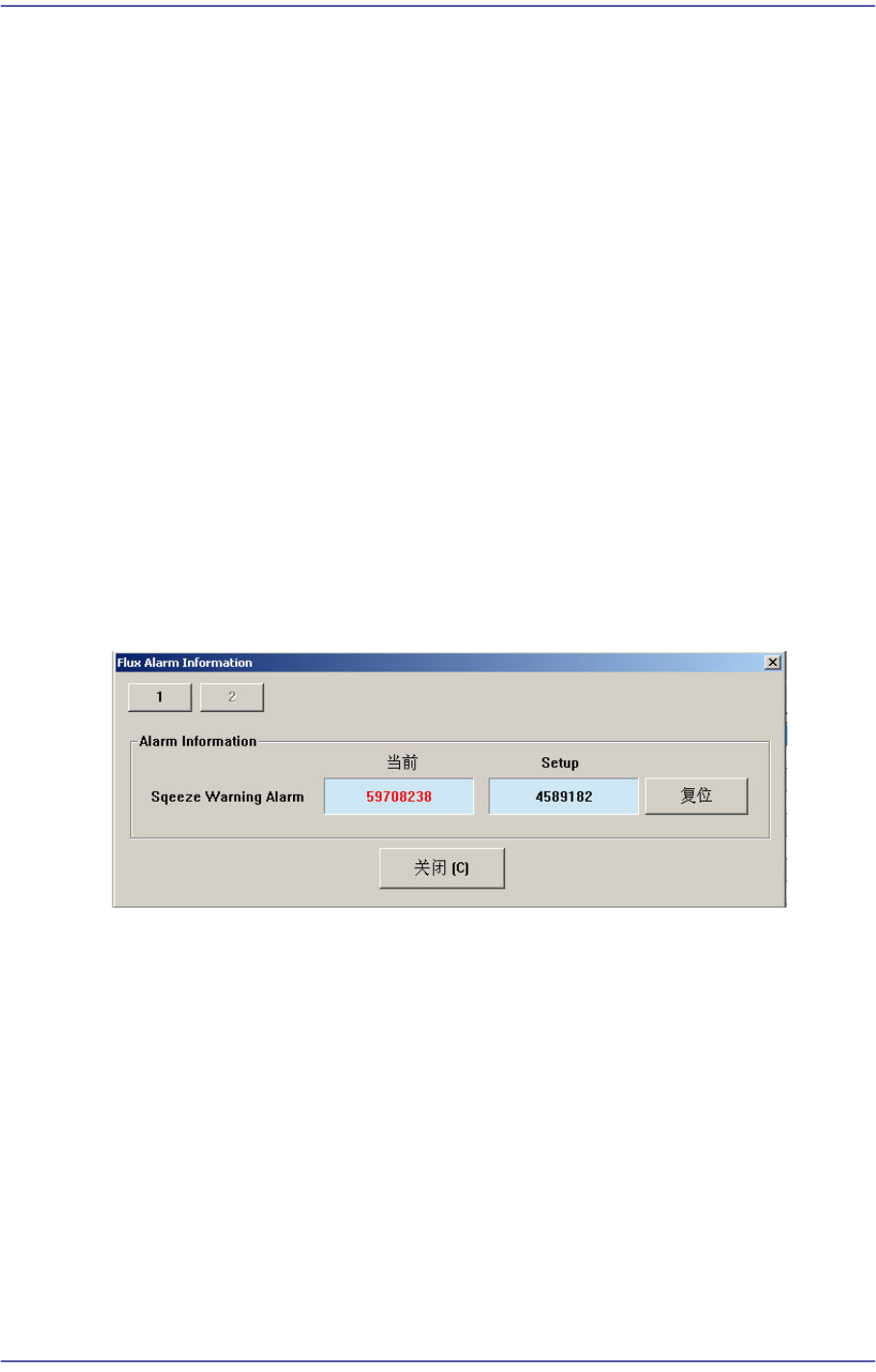

<Squeeze Warning Alarm>
如果点击<Reset>按钮可初始化已设定的Flux Module清扫周期。该项目的设定
可在‘Sys.Setup’ 菜单的‘Periph.’子菜单中‘Flux’tap对话框中设置。
