供应装置的设置
1. 选择需要的托盘供给器.
2. 拼块设置方法请按下面的顺序操作。
(1) 在右侧 纸卷轴对话框里选择 [1 Pocket with Angle] 功能。
(2) 首先请输入所有拼块的数量。
XN:X 方向的拼块总数量
YN:Y方向的拼块总数量
注 意 请在确定拼块坐标前一定要先输入 XN, YN 的值。
(3) 为了确定第一个拼块对角线角的坐标值(1St1,1St2)，移动各个所在位
置的照相机，使其所在支点和照相机的中心一致，然后点击 <Get>
键，填入所在位置的坐标值。
8-28
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
(4) 为了获得准确的托盘设置角度，请将照相机朝第一列下端的角坐标
位置移动，使其所在支点和照相机的中心保持一致后，点击<Get>
键，填入此时的位置坐标。
(5) 为了获得拼块间Pitch的间隔，请按 <Get Pitch>键。
注 意 请务必按照上面(
(2)
→
(3)
→
(4)
→
(5)
的顺序操作。

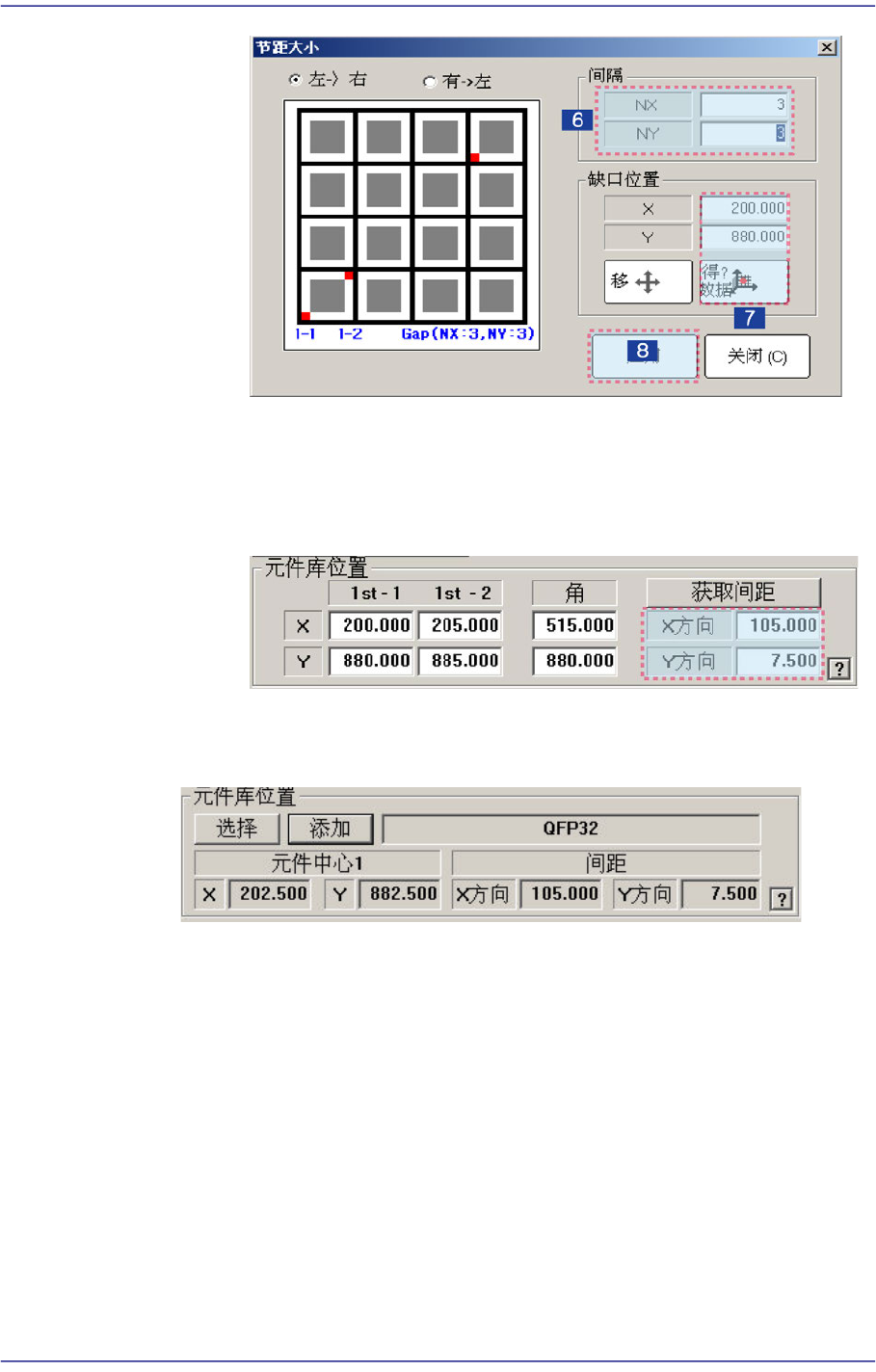

(6) 请您选定Fiducial照相机在最大可移动范围内设置的拼块。因为越是
选择和第一个拼块距离位置远的拼块，所获得的Pitch数值越精确。
请填入两个拼块间的间隔数NX, NY的值。
NX =被设定的拼块所在的列数 - 1
NY =被设定的拼块所在的行数 - 1
