14-14 Fast Flexible Placer SM481(L) PLUS Administ rator’s Guide 5) 利用 T e aching Bo 移动 M irror 轴， 使该 Camera 的 LED 中央下端位于 SMV ision’ 窗口 屏十字线下端的第四个刻度。 <FOV 25mm Fly Camera 时 > 如果是 FOV 2 5mm 飞行 相机， 则把 LED 下端对准 SMV isi…
14-13
Machine Calibration

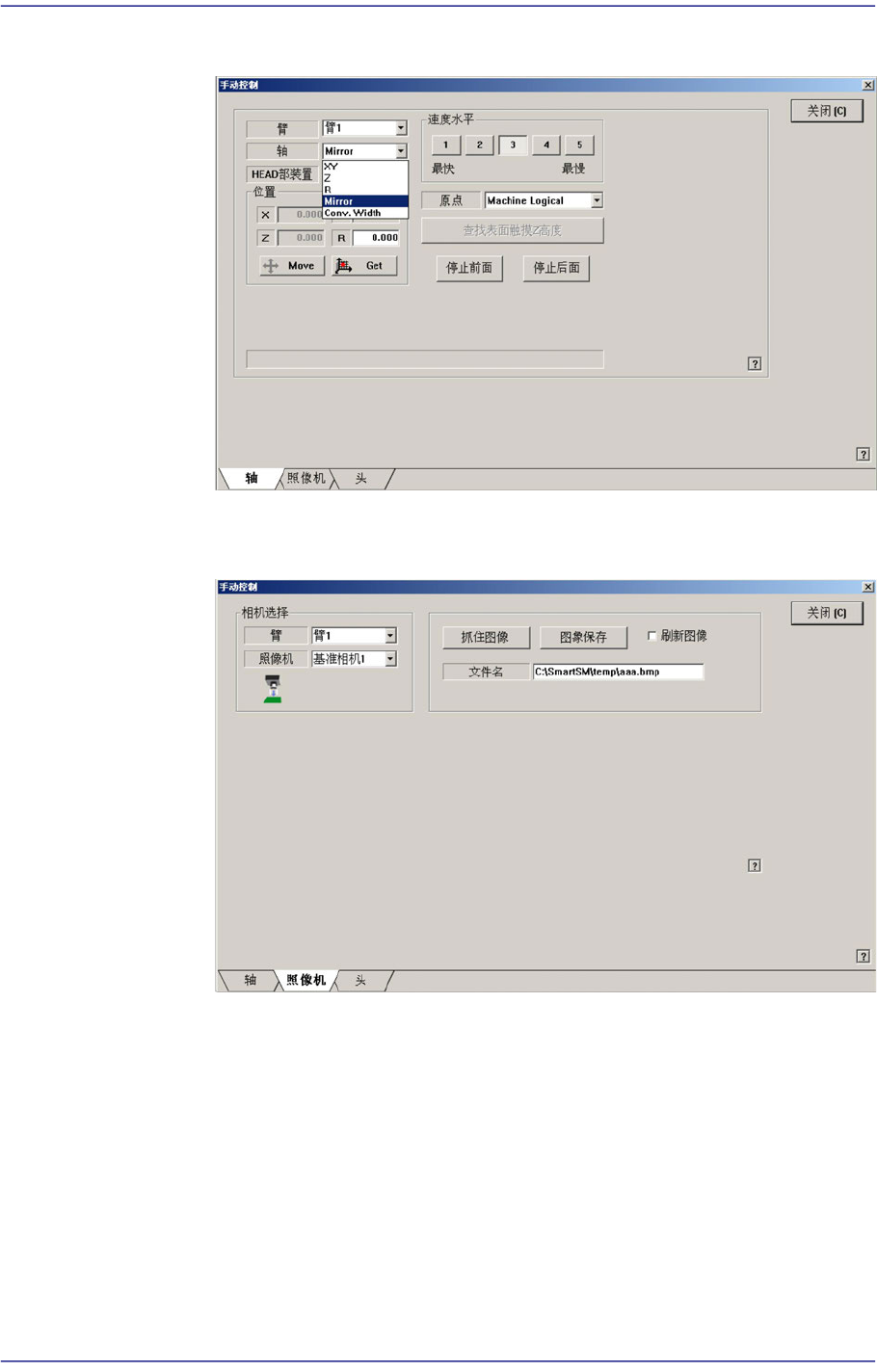

3) 在Axis TAP对话框的<轴>组合框选择Mirror。
4) 在Camera TAP对话框中选择与进行吸嘴安装检查的Head相对应的
Camera。
14-14
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
5) 利用Teaching Bo移动Mirror轴，使该Camera的LED中央下端位于
SMVision’窗口 屏十字线下端的第四个刻度。

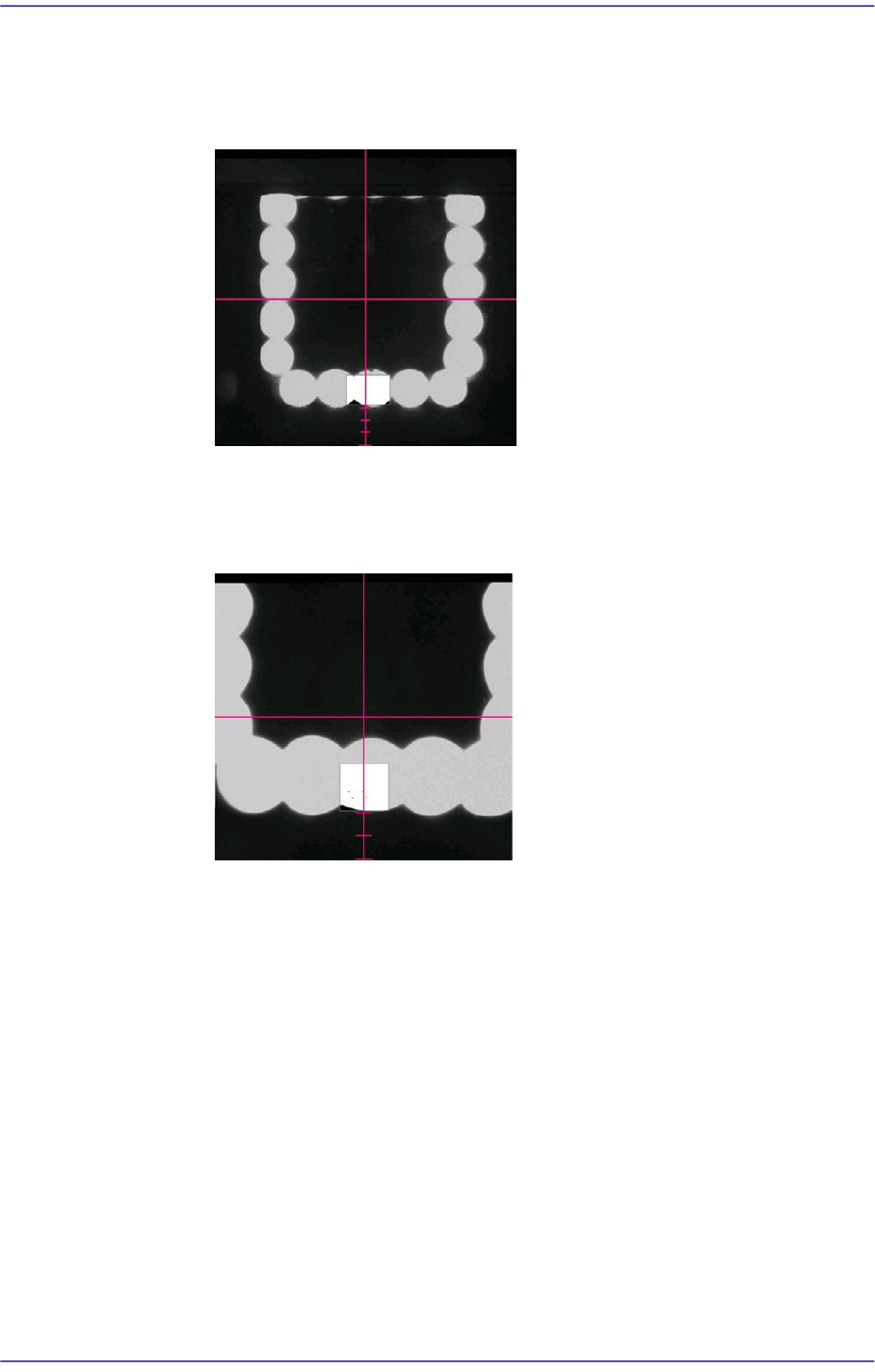

<FOV 25mm Fly Camera时>
如果是FOV 25mm飞行相机，则把LED下端对准SMVision屏下端刻度的
第四个刻度。
<FOV 16mm Fly Camera时>
如果是FOV 16mm飞行相机，则把LED下端对准SMVision屏下端刻度的
第二个刻度。
6) 关闭(Close)Manual Tools对话框。
7) 这时，把“ 位置” 对话框的Mirror值适用到Check Pos项目的Mirror值上。
14-15
Machine Calibration
Z轴高度的示教(Head Z Teaching)
默认值为50.5。

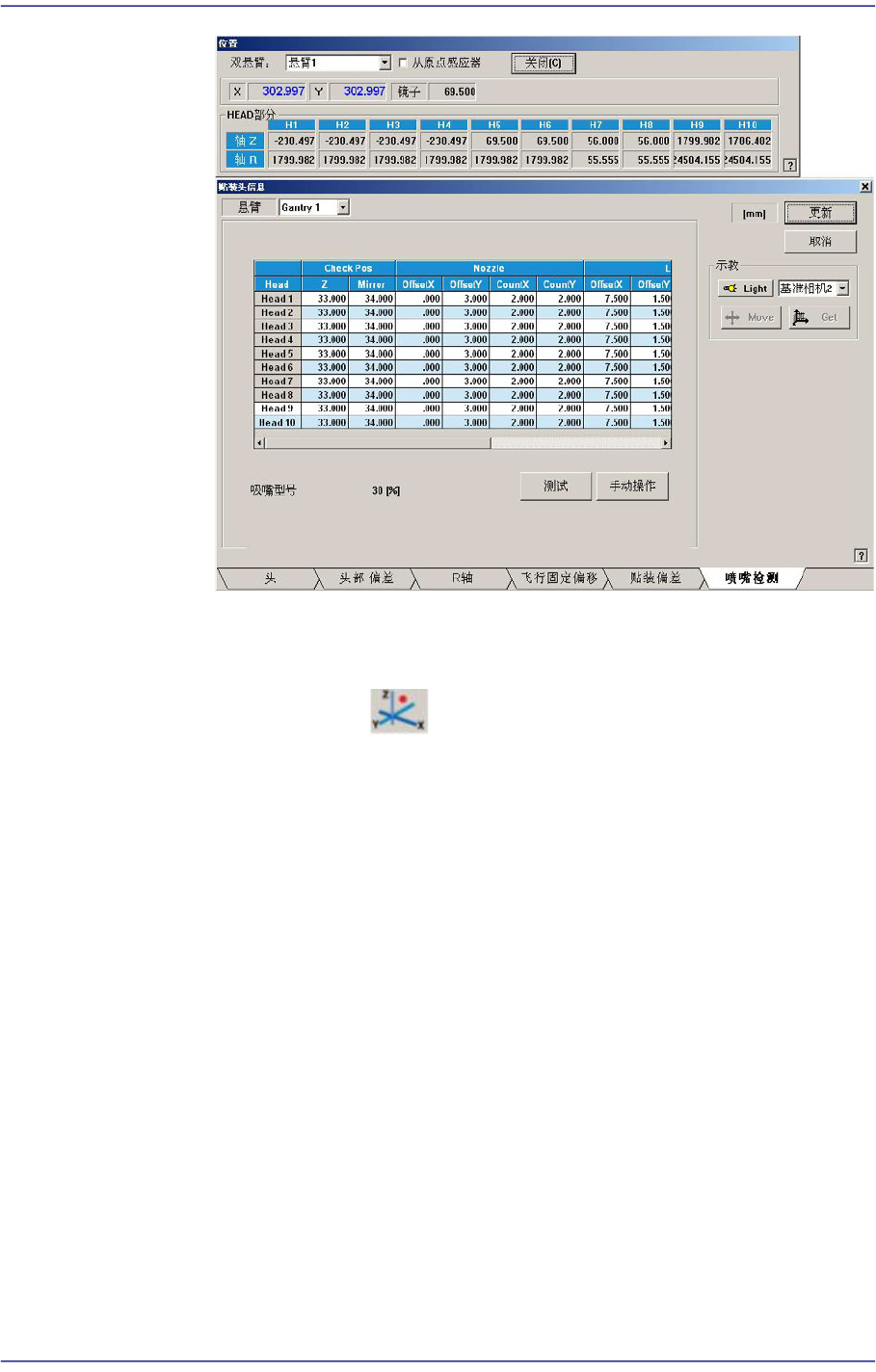

1) 在View菜单选择 执行“位置”。
2) 在Nozzle Check TAP对话框单击<手动操作>键，执行“手动控制”对话
框。
3) 在Axis TAP对话框的<轴>组合框选择Z。
4) 在Camera TAP对话框中选择与进行吸嘴安装检查的Head相对应的
Camera。
