14-62
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
11. <Gantry>组合框中选择Gantry2后，与Gantry1相同的方式执行校正。

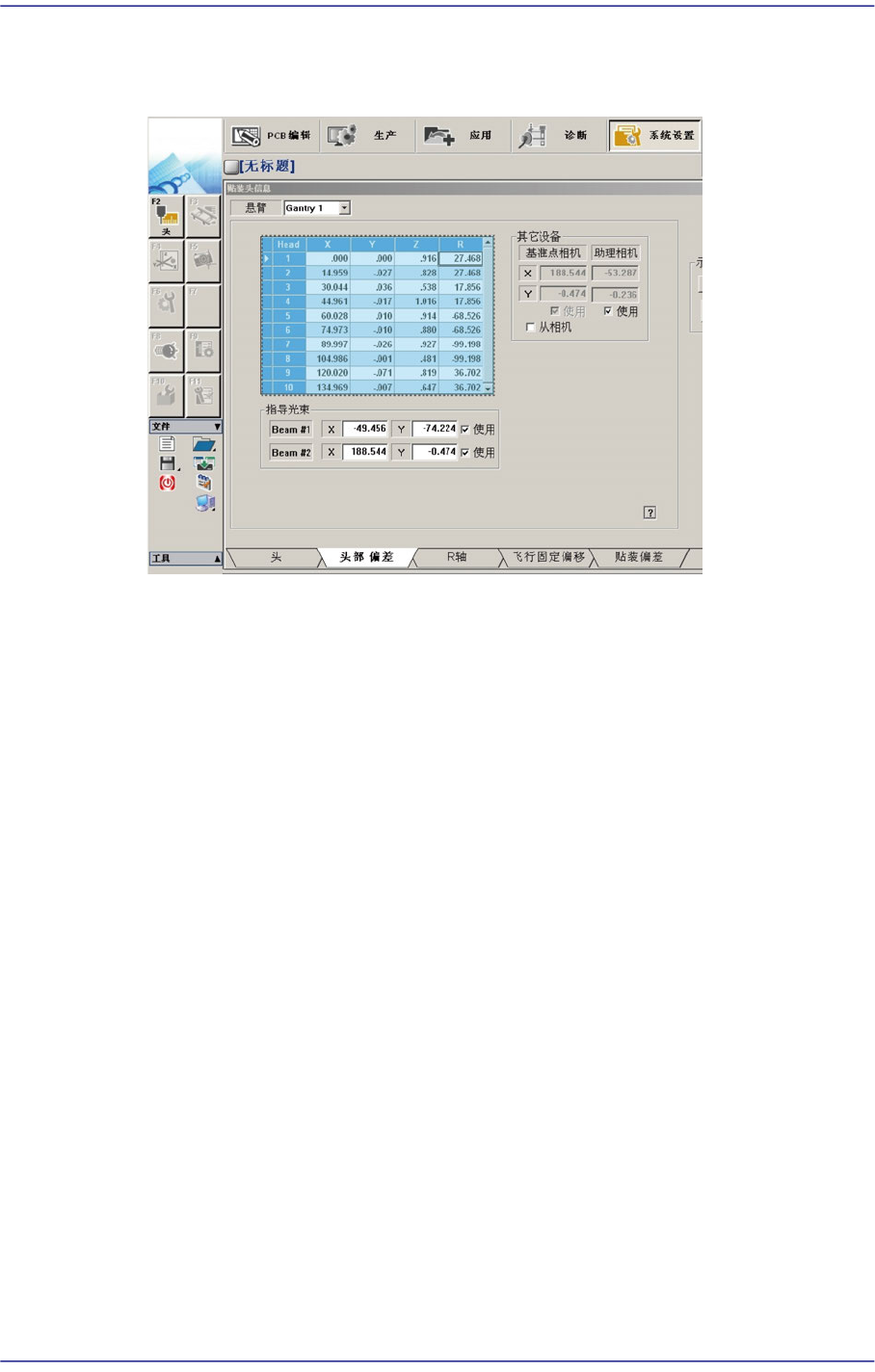

结果值可在Head Offset对话框中确认。
14-63
Machine Calibration
备 注 Head XY Offset Calibration 基准值如下。
Head 1
X:-0.06mm~0.06mm, Y: -0.05mm~0.05mm
Head 2
X:14.94mm~15.06mm, Y: -0.05mm~0.05mm
Head 3
X:29.94mm~30.06mm, Y: -0.05mm~0.05mm
Head 4
X:44.94mm~45.06mm, Y: -0.05mm~0.05mm
Head 5
X:59.94mm~60.06mm, Y: -0.05mm~0.05mm
Head 6
X:74.94mm~75.06mm, Y: -0.05mm~0.05mm
Head 7
X:89.94mm~90.06mm, Y: -0.05mm~0.05mm
Head 8
X:104.94mm~105.06mm, Y: -0.05mm~0.05mm
Head 9
X:119.94mm~120
.06mm, Y: -0.05mm~0.05mm
Head 10
X:134.94mm~135.06mm, Y: -0.05mm~0.05mm
14-64
Fast Flexible Placer SM481(L) PLUS Administrator’s Guide
14.3.7.8. Fly Camera Scale Calibration
校正飞行相机的倍率(Scale)和旋转(Rotation)。为校正飞行相机的 Scale和Rotation，
必须先行校正Fix Camera Calibration和Head Z Offset Calibration，为执行校正必须使
用平板 CNT20 吸嘴。
下面是 Fly-Camera Scale Calibration的校正步骤。
1. 点击<准备吸嘴>按钮，在ANC 1号孔中插入CNT20吸嘴。
2. 选择<自动下一步> 校验框后，点击<12. Fly Camera Scale> 按钮，则对选择的
Gantry自动执行校正。
选择<没有实际运动（手动）> 校验框后，执行校正会在各Head手动插入吸嘴，
并点击<下个>进入下一个阶段。
不选<自动下一步> 或<没有实际运动（手动）>中的任何校验框的状态下执行
校正时，虽然对当前被选的Head自动更换吸嘴，但要点击<下个>按钮才能执行
下一个阶段。

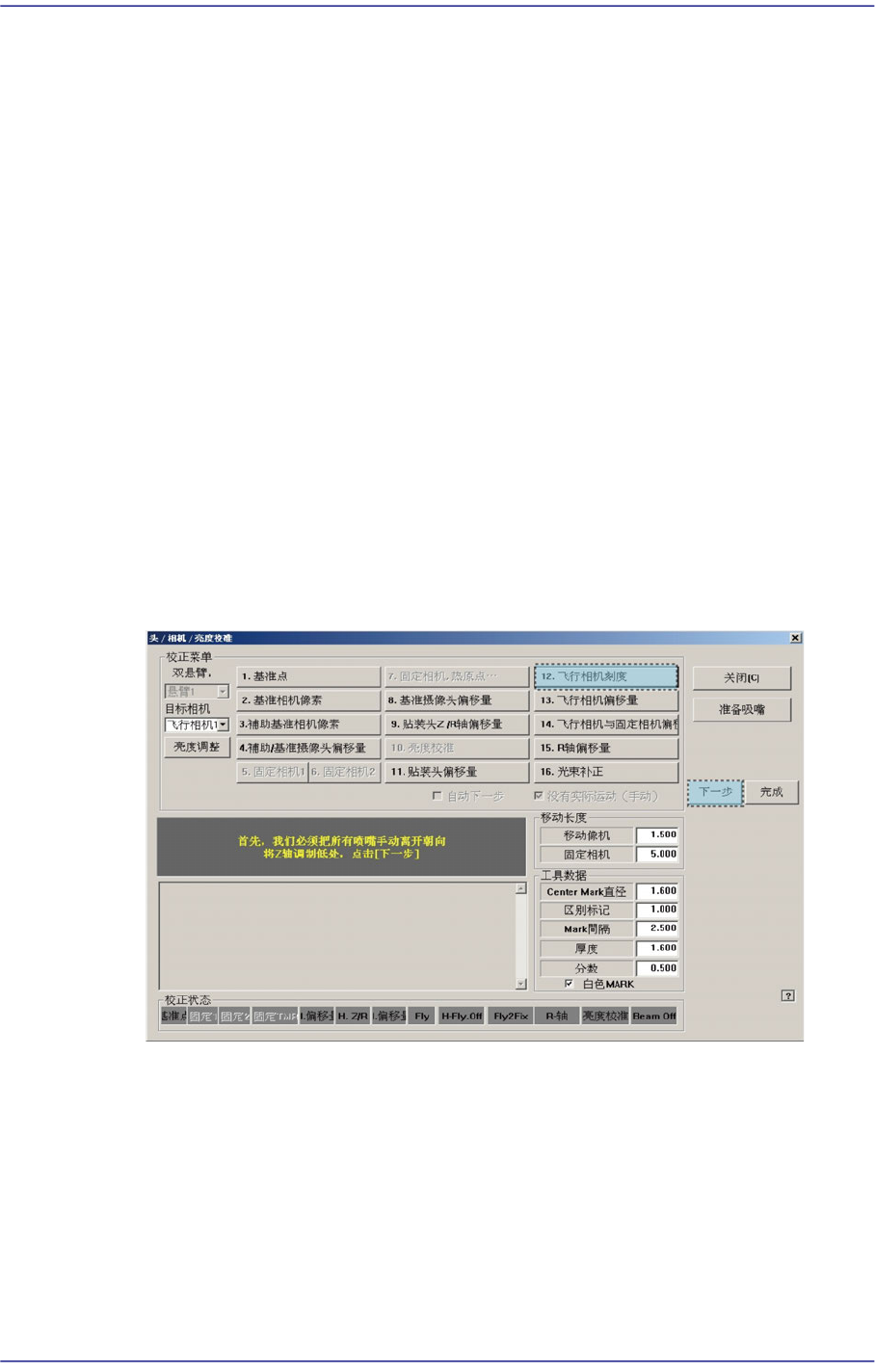

点击<12. Fly Camera Scale>按钮则显示” 首先，我们必须把所有吸嘴手动离开朝
向。将Z轴调制低处，点击[下一步]”消息。为了手动除去所有贴装在磁头的吸
嘴，拉下磁头的Z轴请点击 <下个> 按钮。
3. 那么，磁头组件（Head Assembly）移动到设备指定的位置后，下降所有Z轴。此
时，请手动除去所有已安装的吸嘴。
4. 显示”下一步，将标准工具粘贴在头部1。点击[下一步]向
下移动。移动后，手动
粘贴
工具到首部。”消息。在磁头1的吸嘴支架上手动安装CNT20吸嘴后请点击
<下个>按钮。
5. 显示“移动到中心位置[固定1]摄像。移动，点击[下一步]。” 消息。为了把磁头
组件移动到固定相机1的中心位置，请点击 <下个>按钮。此时，在 <目标摄像>
组合框中选择 “固定相机1”后点击 <亮度>按钮， 在”亮度控制”对话框中
