5 Interfaccia utente SITEST Manuale software SITEST versione 101.xx 5.1 Avviare SITEST Edizione 05/03 IT 20 5 Interfaccia utente SITEST 5.1 A vviare SITEST Æ Sull’interfaccia ut ente della stazione cliccate sul simbolo o…
Manuale software SITEST versione 101.xx 4 Sistema Guida online
Edizione 05/03 IT 4.1 Generalità
19
4.1.1.4 Visualizzare le informazioni su SITEST, calcolatore stazione e CM
Æ Sul menu Guida cliccate l’opzione Info....
Si aprirà la seguente finestra.
. 4
Fig. 4.1 - 5 Informazioni su SITEST (esempio versione 101.01)
Verranno qui visionate le informazioni sulla definizione della versione SITEST e sui dati generali
del calcolatore stazione. 4
Æ Cliccate sul pulsante di comando Info vers. CM, se volete in più ricevere informazioni sui sin-
goli moduli CM.
4
4
4
4
4
4
4
5 Interfaccia utente SITEST Manuale software SITEST versione 101.xx
5.1 Avviare SITEST Edizione 05/03 IT
20
5 Interfaccia utente SITEST
5.1 Avviare SITEST
Æ Sull’interfaccia utente della stazione cliccate sul simbolo
oppure
commutate l’interfaccia utente della stazione sulla vista base e scegliete sul menu Vista la
funzione Avvia SITEST.
Il programma di test si avvia.
5
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.1 Vista base della macchina SIPLACE CS – Dialoghi e pulsanti di comando
21
6 SITEST – Schemi riassuntivi dell’interfaccia
utente

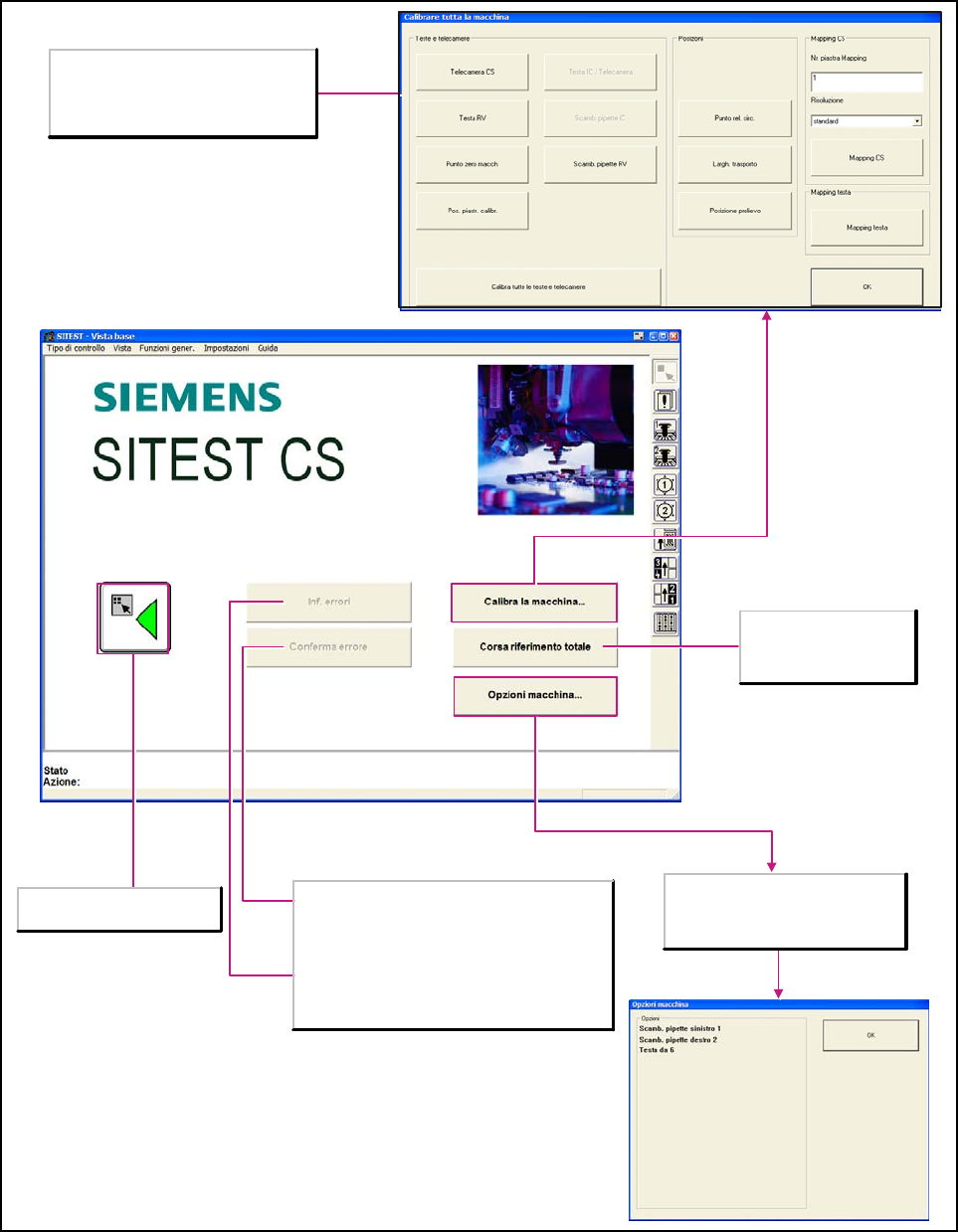

6.1 Vista base della macchina SIPLACE CS – Dialoghi e pulsanti di comando
6
Figura 1 di 1 Bild 6
Conferma errore
dopo averlo rimosso con successo, si cancella
l’errore corrente.
Inf. error
lancia un Sistema di guida che mostra eventuali
cause dell’errore corrente e le misure di rimozione.
Corsa riferimento totale
lancia la corsa di riferimento
di tutti gli assi delle teste e
dei portali della macchina.
Opzioni macchina...
apre la finestra di dialogo opzioni
macchina per la visualizzazione delle
opzioni impostate per la macchina.
Annulla l’elaborazione, si esce
dal programma di test SITEST.
Calibra la macchina...
apre la finestra di dialogo calibra tutta la
macchina per la visualizzazione di tutte le
funzioni necessarie alla calibratura della
macchina completa.
