6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx 6.4 SIPLACE CF – Significato dei si mboli sulla barra Edizione 05/03 IT 54 6.4.1.2.1 T est a IC – Funzioni dell’asse z 6 Figur…
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.4 SIPLACE CF – Significato dei simboli sulla barra
53
6.4.1.2 Testa IC – Funzioni assi
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni dello
scambiatore pipette testa IC.
Richiamo della vista funzioni
telecamera IC della testa IC.
Richiamo della vista funzioni
Mapping IC.
Richiamo della vista funzioni
della scheda testa sul circuito
di montaggio della testa IC.
Richiamo della vista funzioni
asse della testa IC.
Richiamo della vista funzioni
testa IC.
Asse
Asse z
attiva le funzioni per
impostare l’asse z.
Asse d
attiva le funzioni per
impostare l’asse d.
Pos. di start [Digit]
immissione della posizione di avvio richiesta per l’asse selezionato.
Posiz. dest. [Digit]
immissione della posizione di destinazione richiesta per l’asse selezionato.
Tipo posizion.
indica in che modo vada posizionato l’asse.
T. attesa [msec]
indica per quanto tempo durante l’operazione continua l’asse si trova sulla
posizione di start rispettivamente sulla posizione di destinazione.
Start
l’asse si movimenta in operazione continua tra la posizione di start e la posizione di
destinazione immesse.
Posiz. dest. [Digit]
immissione della posizione di destinazione
richiesta dell’asse selezionato.
Tipo posizion.
indica in che modo vada posizionato l’asse.
Start
l’asse avvia l’operazione continua con la
posizione di destinazione ed il tipo di
posizionamento indicati.
Correz. punto zero [Digit]
Corregge per il valore
prescritto il punto di
riferimento.
Posiz. massimale [Digit]
Indica la posizione massimale
raggiungibile dall’asse.
Posiz. minimale [Digit]
Indica la posizione minimale
raggiungibile dall’asse.
Funzioni
Corsa rif. testa
movimenta su corsa di riferimento l’asse attivo.
Equal. Tacho...
avvia l’operazione continua per impostare la velocità dell’asse
selezionato ed apre la finestra di dialogo equalizzazione
Tacho per la visualizzazione dei valori rilevati.
Imposta parte P...
apre la finestra di dialogo imposta parte P per prescrivere i
parametri necessari.
Muovere verso la posizione
Pos. piastr. calibr.
il portale attivo si movimenta ad alta
velocità con la testa IC sopra la
posizione della piastrina di calibratura.
Posizione asse corrente
visualizza in Digit la posizione
corrente dell’asse attivato.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.4 SIPLACE CF – Significato dei simboli sulla barra Edizione 05/03 IT
54
6.4.1.2.1 Testa IC – Funzioni dell’asse z
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni dello
scambiatore pipette testa IC.
Richiamo della vista funzioni
telecamera IC della testa IC.
Richiamo della vista funzioni
Mapping IC.
Richiamo della vista funzioni
della scheda testa sul circuito
di montaggio della testa IC.
Richiamo della vista funzioni
asse della testa IC.
Richiamo della vista funzioni
testa IC.
Selezionato asse z?
Pos. di start [Digit]
posiziona l’asse selezionato sulla posizione di avvio prescritta.
Posiz. dest. [Digit]
posiziona l’asse selezionato sulla posizione di destinazione
prescritta.
Tipo posizion.
indica in che modo vada posizionato l’asse.
T. attesa [msec]
indica per quanto tempo durante l’operazione continua l’asse
si trova sulla posizione di start rispettivamente di destinazione.
OK
chiude la finestra di dialogo e avvia l’operazione continua per
l’impostazione del Tacho.
Edita e parametri necessari
Posizione z su [Digit]
Forza in giù
Forza in su
Forza ridotta in giù
Forza ridotta in su
Tipo posizionam. in giù
Tipo posizionam. in su
T. attesa giù [msec]
T. attesa su [msec]
Via derivata
Grado forza in giù
Grado forza in su
Start
l’asse si movimenta in operazione
continua tra la posizione di avvio e la
posizione di destinazione immesse.
Muovere verso la posizione
Pos. piastr. calibr.
il portale attivo si movimenta ad alta
velocità con la testa IC sopra la
posizione della piastrina di calibratura.
Posizione asse corrente
visualizza in Digit la posizione
corrente dell’asse attivato.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.4 SIPLACE CF – Significato dei simboli sulla barra
55

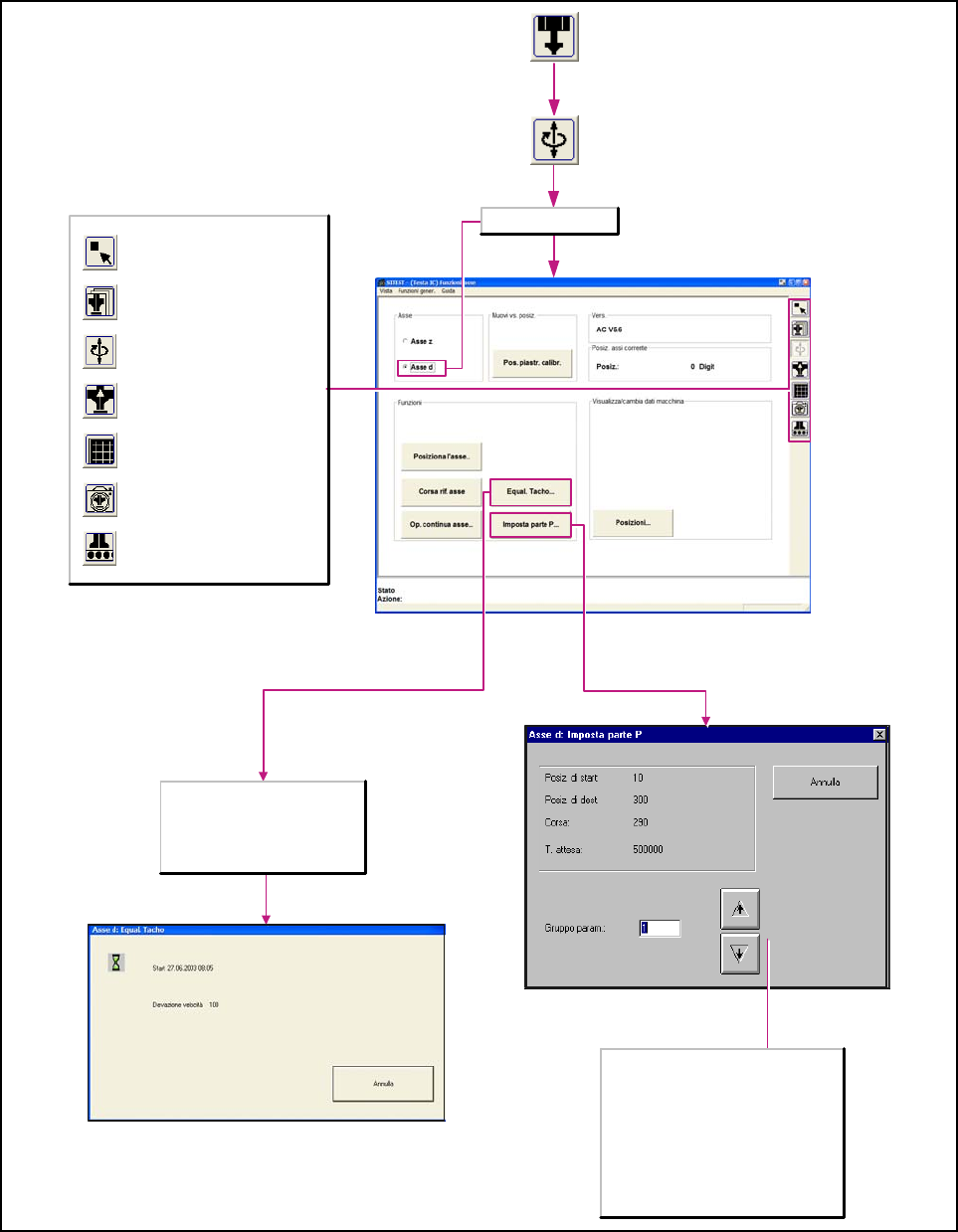

6.4.1.2.2 Testa IC – Funzioni dell’asse d
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni dello
scambiatore pipette testa IC.
Richiamo della vista funzioni
telecamera IC della testa IC.
Richiamo della vista funzioni
Mapping IC.
Richiamo della vista funzioni
della scheda testa sul circuito
di montaggio della testa IC.
Richiamo della vista funzioni
asse della testa IC.
Richiamo della vista funzioni
testa IC.
Avvia l’operazione continua per
impostare la velocità dell’asse d
ed apre la finestra di dialogo
equalizzazione Tacho per la
visualizzazione dei valori rilevati.
A seconda del gruppo parametri
impostato la distanza di posizionamento
verrà o aumentata o diminuita.
Imposta il gruppo parametri richiesto da 1
a 10 e visualizza i valori rilevati per
- posizione di start
- posizione di destinazione
- distanza di traslazione
- tempo di attesa.
Selezionato asse d?
