6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx 6.5 SIPLACE CF – Barra dei menu Edizione 05/03 IT 68 6.5 SIPLACE CF – Barra dei menu 6.5.1 Menu: Vist a e Funzioni gen. 6 6 F5…
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.4 SIPLACE CF – Significato dei simboli sulla barra
67
6.4.2.5 SAV – Entrate
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista entrate dello
Scambiatore Automatico Vassoi.
Richiamo della vista funzioni dati
macchina dello Scambiatore
Automatico Vassoi.
Richiamo della vista impostazioni
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni asse
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni dello
Scambiatore Automatico Vassoi.
Porta (Port)
1
mostra gli stati delle funzioni della porta 1.
2
mostra gli stati delle funzioni della porta 2.
Stato es.
visualizza lo stato esadecimale dei bits.
La funzione di ciascun bit compreso nella porta selezionata
viene visualizzata accanto al campo "Port".Accanto ad ogni
funzione è rappresentato graficamente un LED che cambia
colore da grigio a rosso quando viene letto lo stato del/i
singolo/i bit/bits.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.5 SIPLACE CF – Barra dei menu Edizione 05/03 IT
68
6.5 SIPLACE CF – Barra dei menu
6.5.1 Menu: Vista e Funzioni gen.
6
6
F5
Richiamo delle
funzioni della testa IC.
F10
Richiamo delle funzioni
dello Scambiatore
Automatico Vassoi.
Alt+7
Commuta la visualizzazione a
monitor sulla telecamera IC.
Con il tasto ESC si ricommuta la
visualizzazione nuovamente sul
modo normale del programma di
test.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.5 SIPLACE CF – Barra dei menu
69

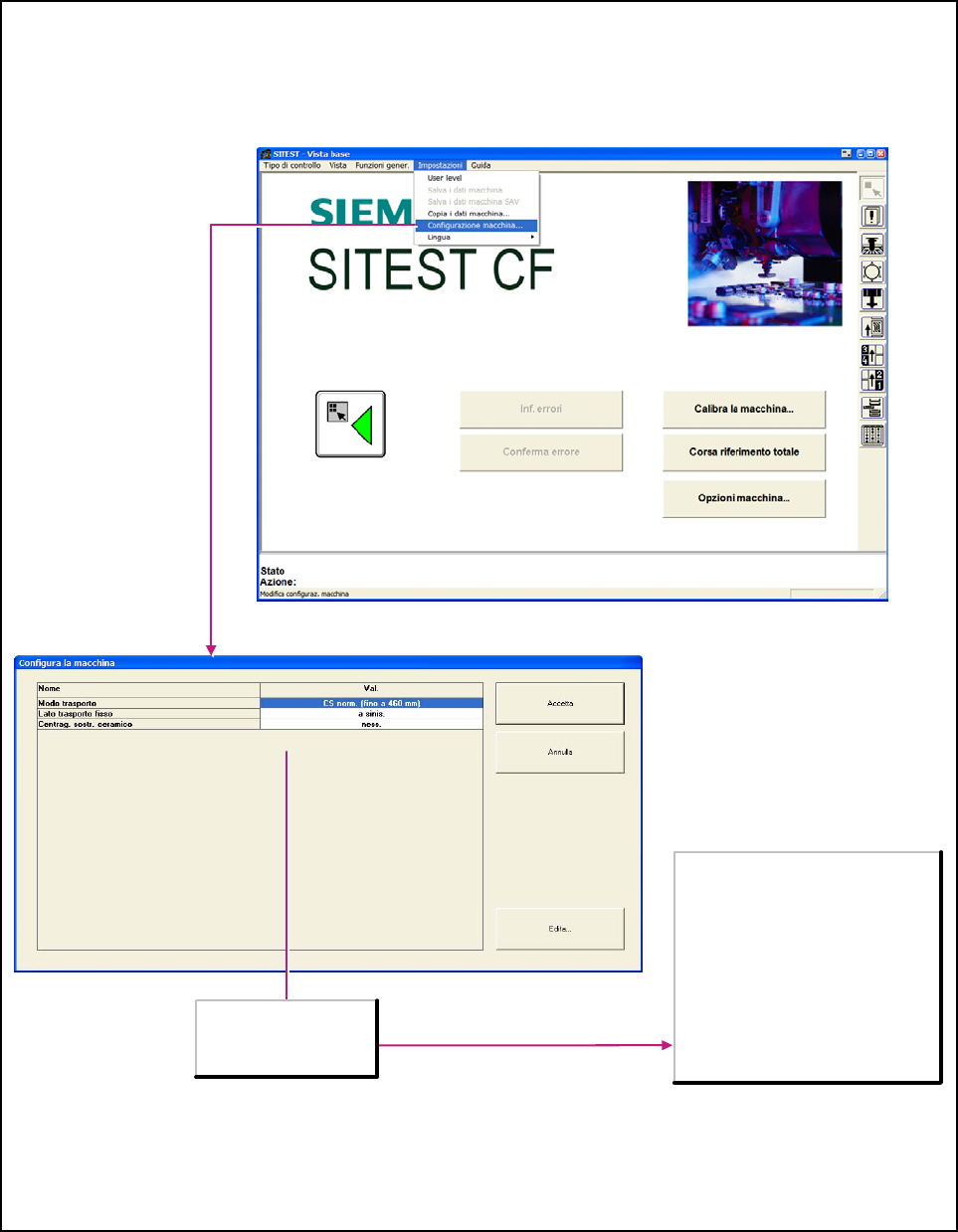

6.5.2 Menu: Impostazioni
6.5.2.1 Configurazione maccchina SIPLACE CF
6
Figura 1 di 1 Bild 6
Visualizza la
configurazione macchina
corrente e la può
modificare se necessario.
Modo trasporto
- CS norm. (fino a 460 mm)
- CS lungo (fino a 508 mm)
Lato trasporto fisso
- a sinis.
- a destra
Centrag. sostr. ceramico (solo 80F)
- ness.
- Stazione centraggio meccanico
- Illuminazione obliqua
- meccanica e obliqua
