Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente Edizione 05/03 IT 6.4 SIPLACE CF – Si gnificato dei simboli sulla barra 59 6.4.1.6 T esta IC – Funzioni scambiatore pipette 6 …

100%1 / 74
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.4 SIPLACE CF – Significato dei simboli sulla barra Edizione 05/03 IT
58
6.4.1.5 Testa IC – Funzioni della telecamera IC
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni dello
scambiatore pipette testa IC.
Richiamo della vista funzioni
telecamera IC della testa IC.
Richiamo della vista funzioni
Mapping IC.
Richiamo della vista funzioni
della scheda testa sul circuito
di montaggio della testa IC.
Richiamo della vista funzioni
asse della testa IC.
Richiamo della vista funzioni
testa IC.
Posizione telecamera
Pos. X
visualizza la posizione della telecamera
in direzione x rilevata con la calibratura.
Pos. Y
visualizza la posizione della telecamera
in direzione y rilevata con la calibratura.
perp.
l’impostazione dell’illuminazione su livello perpendicolare
è idonea all’illuminazione di piedini riflettenti, componenti
di ceramica e corpi di componenti chiari.
medio
l’impostazione dell’illuminazione su livello medio è idonea
all’illuminazione di un vasto spettro di componenti. In caso
di componenti di ceramica, corpi chiari di componenti,
µBGAs e Flip Chips però i valori andrebbero impostati
solo a bassa intensità.
pno
l’impostazione dell’illuminazione su livello piano è idonea
all’illuminazione dei BGAs, µBGAs, Flip-Chips, J-Lead
(PLCC), Melfs e componenti con collegamenti convessi.
Posiz. x/y corrente
visualizza la posizione della telecamera IC in direzione x/y
rilevata con la calibratura.
Altez. focale corr.
visualizza la posizione corrente dell’asse z.
I valori ax, bx, cx, ay, by e cy
descrivono una matrice di
trasformazione omogena. Trattasi della
trasformazione del sistema coordinate
macchina [Digit] in relazione alla
telecamera [Pixel].
Metro raffigurazione X/Y [nm/Pixel]
mostra il calcolo dei valori xµ/yµ. Sono
le dimensioni dei Pixel in [nm] che si
riferiscono all’asse della macchina.
Angolo [1/100*]
mostra la rotazione della telecamera
rispetto al sistema di coordinate
macchine.
Offset x
visualizza il valore rilevato tra pipetta
IC e telecamera RV in direzione x.
Offset y
visualizza il valore rilevato tra pipetta
IC e telecamera RV in direzione y.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.4 SIPLACE CF – Significato dei simboli sulla barra
59
6.4.1.6 Testa IC – Funzioni scambiatore pipette
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni dello
scambiatore pipette testa IC.
Richiamo della vista funzioni
telecamera IC della testa IC.
Richiamo della vista funzioni
Mapping IC.
Richiamo della vista funzioni
della scheda testa sul circuito
di montaggio della testa IC.
Richiamo della vista funzioni
asse della testa IC.
Richiamo della vista funzioni
testa IC.
Scambiatore pipette IC
Calibra completam.
la telecamera CS si movimenta sulle fiducial
posizione dei caricatori e ne misura le posizioni x
ed y.
Calibra caricat. corr.
la telecamera CS si movimenta sulle fiducial
posizione del caricatore selezionato e ne misura
le posizioni x ed y.
Calibra altezza prelievo
rileva l’altezza corrente z della pipetta nel
caricatore e determina in questo modo l’altezza di
prelievo delle pipette per il caricatore selezionato.
Alt. prel.
visualizza l’altezza che è
stata rilevata calibrando
l’altezza di prelievo e con la
quale va prelevata la pipetta
dal garage.
Ang. rot.
l’angolo di rotazione deve
visualizzare per ogni
caricatore lo stesso valore.
Garage
visualizza il numero del garage.
x nom. [µm]
visualizza le posizioni x prescritte
del caricatore selezionato.
x eff. [µm]
visualizza le posizioni x del
caricatore selezionato accertate
con la calibratura.
y nom. [µm]
visualizza le posizioni y prescritte
del caricatore selezionato.
y eff. [µm]
visualizza le posizioni x del
caricatore selezionato accertate
con la calibratura.
Nr. del garage
sul campo immissione
digitare il garage pipetta
richiesto.
Nr. caricat.
sul campo immissione digitare il
caricatore richiesto.
Pipetta
Preleva
preleva la pipetta dal garage
del caricatore selezionato.
Deposita
deposita la pipetta nel garage
del caricatore selezionato.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.4 SIPLACE CF – Significato dei simboli sulla barra Edizione 05/03 IT
60

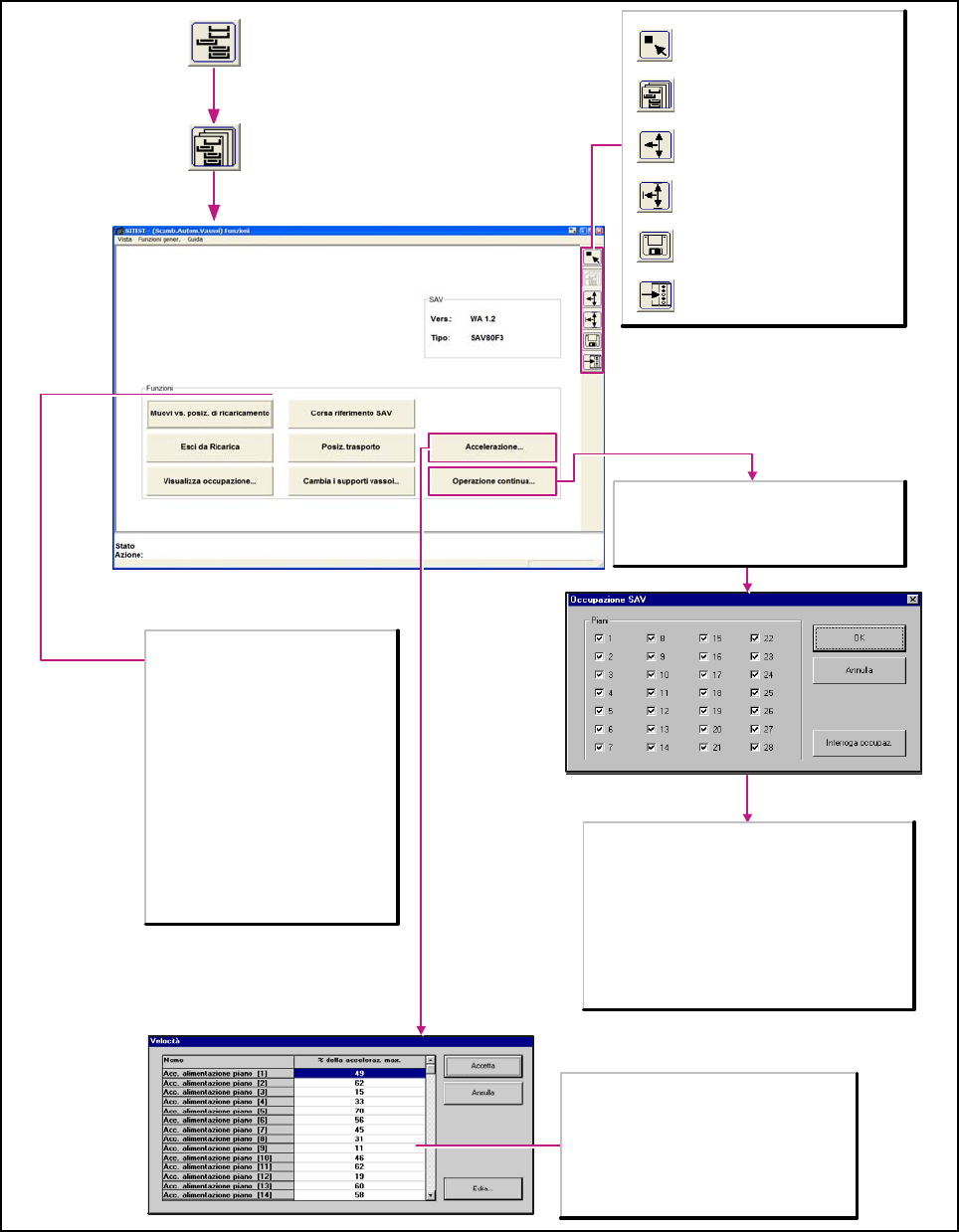

6.4.2 Scambiatore Automatico Vassoi
6.4.2.1 SAV – Funzioni
6
Figura 1 di 2 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista entrate dello
Scambiatore Automatico Vassoi.
Richiamo della vista funzioni dati
macchina dello Scambiatore
Automatico Vassoi.
Richiamo della vista impostazioni
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni asse
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni dello
Scambiatore Automatico Vassoi.
Funzioni
Muovi vs. posiz. di ricar.
muove il lift dello SAV su una posizione
dalla quale potranno poi venire prelevati
o inseriti tutti i vassoi.
Esci da posiz. di ricaric.
chiude la procedura di ricaricamento,
muovendosi con ciò verso tutti i vassoi,
controllandoli e allineandoli.
Corsa riferimento SAV
movimenta l’asse di sollevamento e di
alimentazione in corsa di riferimento.
Posiz. trasporto
muove il lift SAV (per il trasporto dello
SAV) su una posizione di sicurezza / di
trasporto definita.
apre la finestra di dialogo occupazione SAV per
il controllo e la visualizzazione dell’occupazione
dei piani e avvia in seguito l’operazione
continua con l’asse di alimentazione e di
sollevamento per i piani selezionati.
Piani
visualizza l’occupazione dei piani SAV. Se si
disattivano le caselle di controllo, i piani corrispondenti
verranno esclusi dall’operazione continua.
OK
chiude questa finestra di dialogo ed avvia l’operazione
continua.
Interroga occupaz.
visualizza le occupazioni con supporti vassoi dei
singoli piani SAV.
Vel. alimentazione piano [1-28]
visualizzazione della velocità, più precisamente
dell’accelerazione percentuale dei piani in
relazione alla accelerazione massimale.
Asse elev.
visualizzazione dell’accelerazione percentuale
dell’asse di sollevamento in relazione all’
accelerazione massimale.
