6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
36
6.2.3.4 Testa a revolver – Funzioni nel circuito di montaggio e prelievo
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Segm.
indica il numero del segmento.
aperto [mbar]
visualizza il valore in mbar rilevato
tramite il test del vuoto a valvola aperta
sul circuito di montaggio e prelievo.
chiuso [mbar]
visualizza il valore in mbar rilevato
tramite il test del vuoto a valvola chiusa
sul circuito di montaggio e prelievo.
Circuito di montaggio e di prelievo
Vuoto
On/Off
accende/spegne il vuoto sul circuito di montaggio ossia di
prelievo.
Aria esausta
On/Off
accende/spegne l’aria esausta sul circuito di montaggio ossia
di prelievo.
Inizializza motore a passo
muove il motore a passo su una posizione di riferimento
definita. La punteria della valvola si trova poi su aria esausta.
Test d. vuoto
esegue il test del vuoto per la pipetta ciclata sul circuito di
montaggio e prelievo, e visualizza i valori misurati a valvola
aperta o chiusa al di sopra del pulsante di comando.
Misura vuoto
controlla il valore completo del vuoto su tutto il circuito. Il
valore misurato verrà visualizzato al di sopra del pulsante di
comando.
Cicla stella
con questa funzione si può ciclare
la stella. Ad ogni clic sul pulsante
di comando si avanza di un
segmento. Le posizioni dei singoli
segmenti verranno visualizzate
graficamente sul monitor.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
37
6.2.3.5 Testa a revolver – Funzioni Mapping
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Traccia di trasporto
Avviso:
La selezione della traccia di trasporto è
possibile solo in caso di trasporto doppio.
In caso di trasporto normale ci si muove
verso la traccia destra.
a destra
selezione della traccia di trasporto destra
a sinistra
selezione della traccia di trasporto sinistra
I valori x-ind, y-ind, xs[µm], ys[µm], xd[µm]
et yd[µm] descrivono il disallineamento della
piastrina Mapping dopo la corsa Mapping.
Mapping RV del portale selezionato
Esegui
esegue la corsa Mapping con il portale selezionato sulla
traccia di trasporto selezionata e – se conclusa con
successo – memorizza automaticamente i dati così rilevati.
Continua
continua il Mapping RV.
Mapping RV ambo portali (solo per SIPLACE CS)
Esegui
esegue la corsa Mapping con entrambi i portali sulla traccia
di trasporto selezionata e –se conclusa con successo –
memorizza automaticamente i dati così rilevati.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
38
6.2.3.6 Testa a revolver – Funzioni della telecamera RV
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.

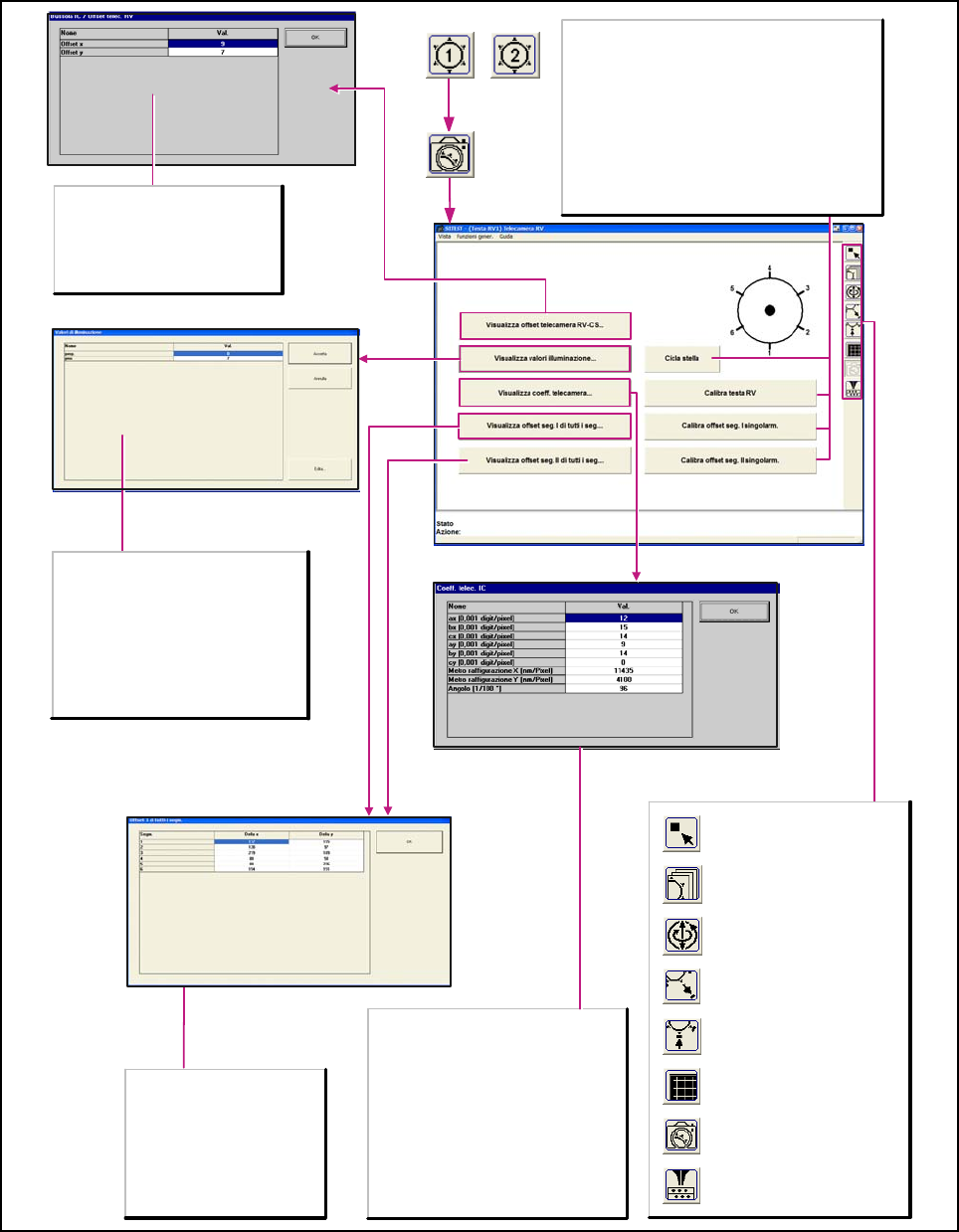

Cicla stella
con questa funzione si può ciclare la stella. Facendo clic
sul pulsante di comando si avanza di un segmento. Le
posizioni dei singoli segmenti verranno visualizzate
graficamente sul monitor.
Calibra testa RV
determina i fattori di calibratura della telecamera RV,
l’offset segmento I (sopra) e l’offset segmento II (sotto).
Calibra offset seg. I/II singolarm.
determina la distanza del centro della telecamera RV
dall’asse di rotazione del segmento corrente.
Posiz. x [µm]
visualizza il valore in µm tra telecamera
RV e telecamera CS in direzione x.
Posiz. y [µm]
visualizza il valore in µm tra telecamera
RV e telecamera CS in direzione y.
perp.
l’impostazione dell’illuminazione su livello
perpendicolare è idonea all’illuminazione di
piedini riflettenti, componenti di ceramica e
corpi di componenti chiari.
pno
l’impostazione dell’illuminazione su livello
piano è idonea all’illuminazione dei BGAs,
µBGAs, Flip-Chips, J-Lead (PLCC), Melfs e
componenti con collegamenti convessi.
Segm.
visualizza il numero dei segmenti.
Delta x
visualizza il valore tra stella e
segmento in direzione x.
Delta y
visualizza il valore tra stella e
segmento in direzione y.
I valori ax, bx, cx, ay, by e cy descrivono
una matrice di trasformazione omogenea.
Trattasi della trasformazione del sistema
coordinate macchina [Digit] in relazione alla
telecamera [Pixel].
Metro raffigurazione X/Y [nm/Pixel]
mostra il calcolo dei valori xµ/yµ. Sono le
dimensioni dei Pixel in [nm] che si
riferiscono all’asse della macchina.
Angolo [1/100*]
visualizza la rotazione della telecamera
rispetto al sistema coordinate di macchina.
