6.2.5 Tavoli
6.2.5.1 Funzioni tavolo CO
6

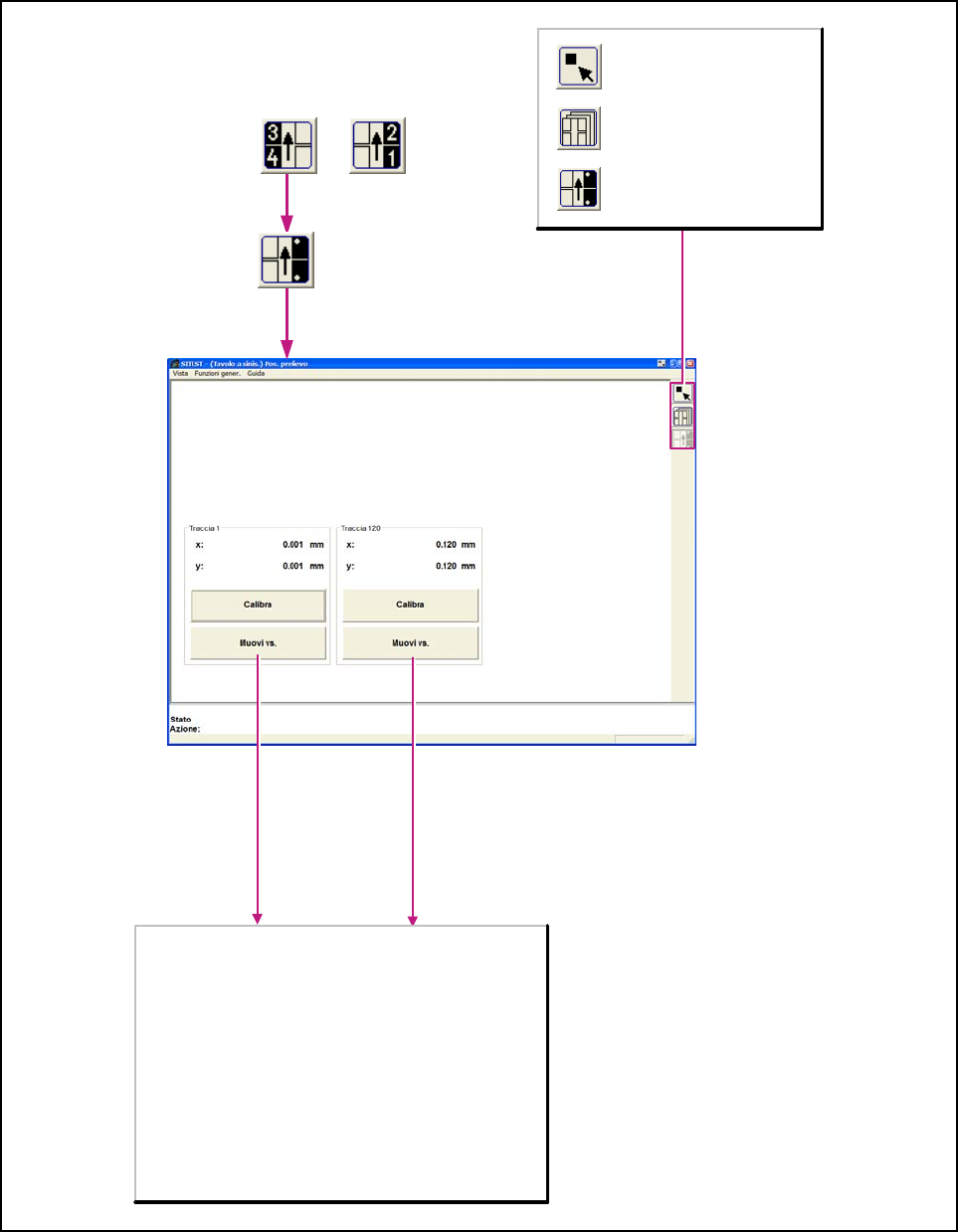

Figura 1 di 1 Bild 6
Richiamo della vista calibratura
della posizione di prelievo del
tavolo CO.
Richiamo della vista funzioni
tavolo CO.
Commuta di nuovo sulla vista
base.
Funzioni
Aziona taglianastro
movimenta il taglianastro per una volta sulla
posizione di fine e poi lo riporta indietro. Con
ciò taglia il materiale residuo dei nastri CO.
Setta uscita vibratore
setta l’uscita della traccia selezionata e fa
vibrare un caricatore lineare allestito.
Setta uscita tavolo
setta l’uscita della traccia selezionata.
Traccia
sul campo immissione immettere il valore
richiesto entro i valori limiti indicati.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
43
6.2.5.2 Tavolo CO – Calibrare la posizione di prelievo
6
Figura 1 di 1 Bild 6
Richiamo della vista calibratura
della posizione di prelievo del
tavolo CO.
Richiamo della vista funzioni
tavolo CO.
Commuta di nuovo sulla vista
base.
Traccia 1/120
x
visualizza il valore posizione in direzione x rilevato con la
calibratura e (tra parentesi) il valore posizione precedente.
y
visualizza il valore posizione in direzione y rilevato con la
calibratura e (tra parentesi) il valore posizione precedente.
Calibra
rileva la posizione x ed y per il lato tavolo con traccia 1/120.
Muovi vs.
movimenta la telecamera CS sulla fiducial sulla traccia 1/120
e commuta la visualizzazione a monitor sulla telecamera CS.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
44
6.2.6 Entrate/Uscite
6.2.6.1 Entrate
6

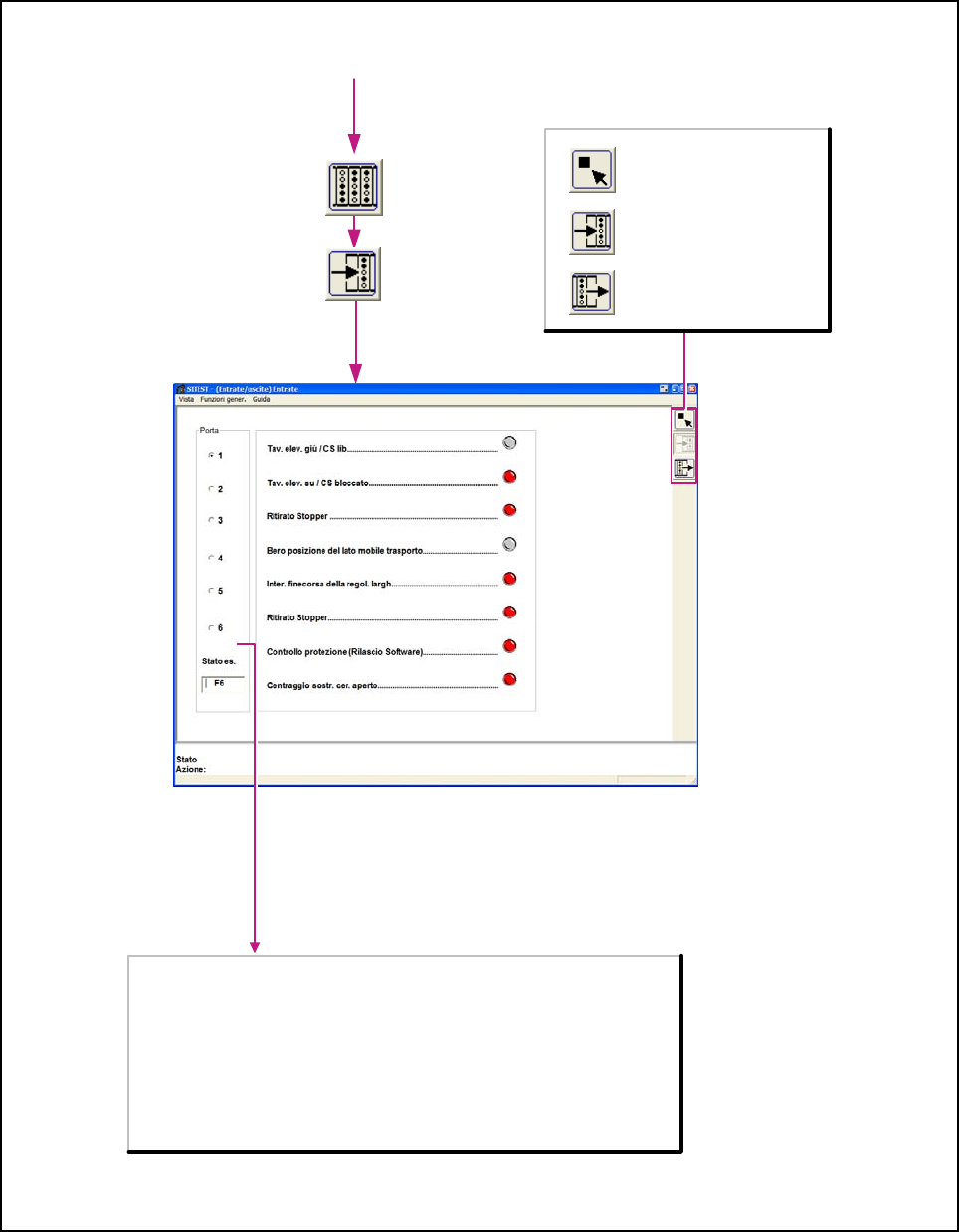

Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
uscite.
Richiamo della vista delle
entrate.
Porta (Port)
1-6
mostra gli stati delle funzioni della porta 1-6.
Stato es.
visualizza lo stato esadecimale dei bits.
La funzione di ogni bit contenuto nella porta selezionata verrà indicato accanto al
campo "Port".Accanto ad ogni funzione è rappresentato simbolicamente un LED il cui
colore cambia da grigio a rosso quando viene letto lo stato del/dei singolo/i bit/bits.
