Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente Edizione 05/03 IT 6.2 SIPLACE CS – Si gnificato dei simboli sulla barra 29 6.2.2.5 Port ale – Funzioni telecamera CS 6 Figura …
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
28
6.2.2.4 Portale – Funzioni Mapping
6
Figura 1 di 1 Bild 6
6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
portale.
Richiamo della vista funzioni
asse del portale.
Richiamo della vista funzioni di
calibratura del portale.
Richiamo della vista funzioni
Mapping CS del portale.
Richiamo della vista funzioni
telecamera CS del portale.
Nr. piastr. Mapping
immissione e visualizzazione del numero
corrente della piastrina Mapping.
Risoluzione
modifica la risoluzione con la quale vengono
rilevati i dati durante la corsa Mapping:
- standard
- alta
Mapping CS
Esegui
il portale attivo avvia la corsa Mapping
sulla traccia di trasporto selezionata e –
se conclusa senza errori – memorizza
automaticamente i dati rilevati.
Continua
il portale attivo continua l’esecuzione della
corsa Mapping sulla traccia di trasporto
selezionata.
I valorie x-ind, y-ind, xs[µm],
ys[µm], xd[µm] e yd[µm]
descrivono il disallineamento
della piastrina Mapping dopo
la corsa Mapping.
I valori xs[µm], ys[µm],
xd[µm] e yd[µm] descrivono
le posizioni nominali
calcolate con il controllo
Mapping.
Funzioni aggiuntive
Mapping CS ambo portali
(solo in caso di SIPLACE CS)
esegue la corsa Mapping con entrambi i
portali sulla traccia di trasporto
selezionata e – se conclusa con
successo – memorizza automaticamente
i dati così rilevati.
Corsa contr.
si muove verso le posizione Mapping per
scopi di controllo.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
29
6.2.2.5 Portale – Funzioni telecamera CS
6
Figura 1 di 1 Bild 6
6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
portale.
Richiamo della vista funzioni
asse del portale.
Richiamo della vista funzioni di
calibratura del portale.
Richiamo della vista funzioni
Mapping CS del portale.
Richiamo della vista funzioni
telecamera CS del portale.
Insegna telec. CS
apre la finestra di dialogo insegna
telecamera CS e visualizza la posizione
corrente del portale verso la quale ci si è
mossi per ultima.
Muovi vs. pos. piastr. calibr.
movimenta il portale attivo con la
telecamera CS sulla posizione della
piastrina di calibratura e commuta la
visualizzazione a monitor sulla telecamera
CS.
Calibra la telec.
determina il metro di raffigurazione (nm/
Pixel) e l’angolo della telecamera.
Pseudo rappr. colori
commuta la visualizzazione a monitor sulla
telecamera CS, al fine di vedere il risultato
di eventuali modifiche dell’illuminazione.
I valori ax, bx, cx, ay, by e cy descrivono una matrice di trasformazione omogenea.
Detta matrice è la trasformazione del sistema coordinate macchina [Digit] in
relazione alla telecamera [Pixel].
Metro raffigurazione X [nm/Pixel]
mostra il calcolo dei valori xµ. Trattasi delle dimensioni dei Pixel in [nm] che si
riferiscono all’asse macchina.
Metro raffigurazione Y[nm/Pixel]
mostra il calcolo dei valori xµ. Trattasi delle dimensioni dei Pixel in [nm] che si
riferiscono all’asse macchina.
Angolo [1/100*]
mostra la rotazione della telecamera rispetto al sistema coordinate macchina.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
30

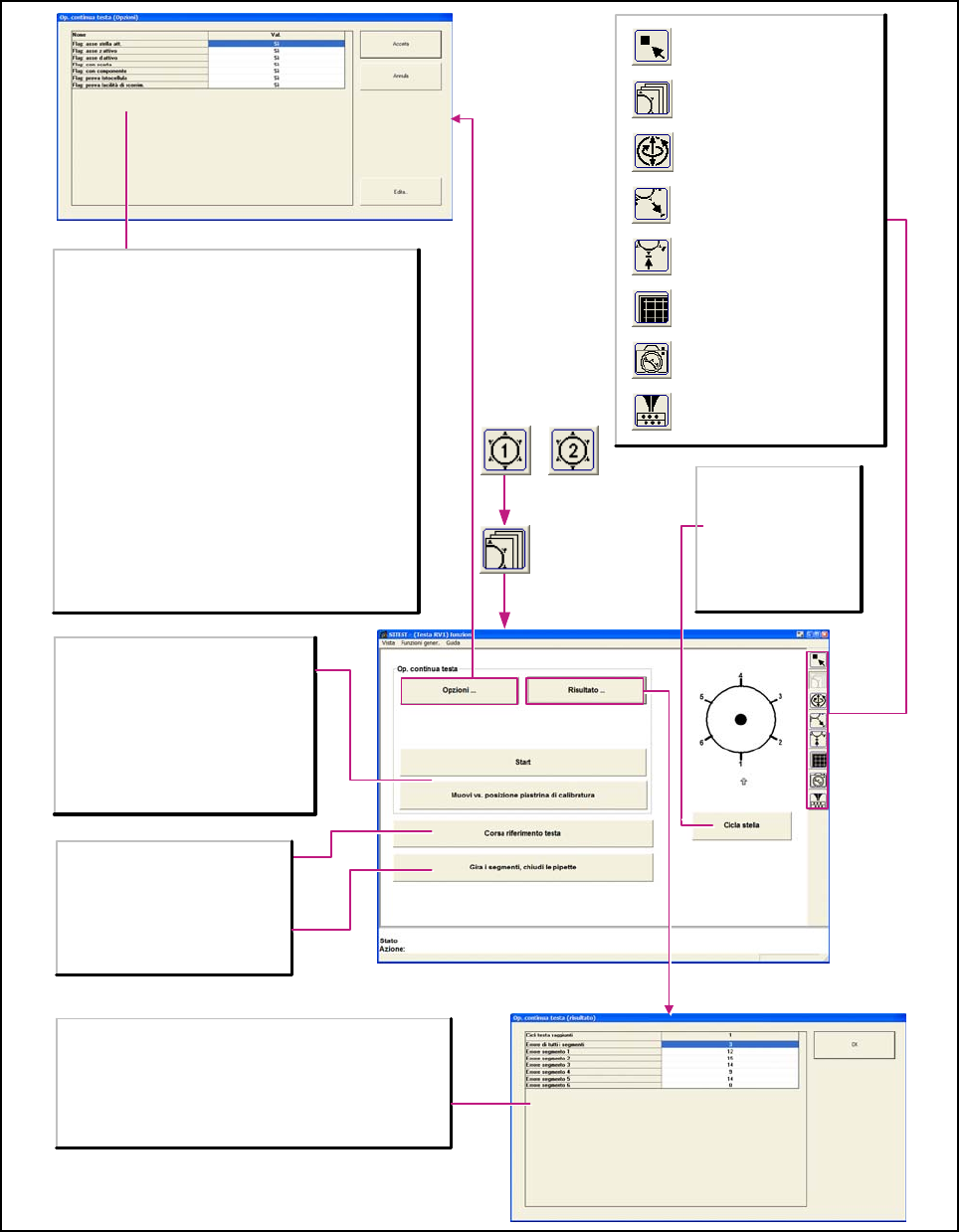

6.2.3 Teste a revolver
6.2.3.1 Testa a revolver – Funzioni
6
Figura 1 di 1 Bild 6
6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Operazione continua testa
Start
avvia l’operazione continua ed apre una
finestra di dialogo con la visualizzazione del
momento di avvio e di fine.
Muovi vs. piastr. calibr.
il portale selezionato si muove con la
pipetta della testa RV sulla posizione delle
piastrina di calibratura. L'altro portale viene
event. messo sulla posizione d'attesa.
Corsa riferimento testa
esegue la corsa di riferimento con tutti
gli assi della testa a revolver sul portale
attivato.
Gira i segmenti, chiudi le pipette
porta le bussole in posizione a 0 gradi
e chiude il vuoto sulle pipette.
Cicli testa ottenuti
visualizza il numero dei cicli testa eseguiti con l'operazione continua.
Errore di tutti i segmenti
visualizza il numero degli errori di tutti i segmenti.
Errore segmento 1-6
visualizza il numero degli errori del segmento in questione.
Flag: asse stella attivo
attiva o disattiva l'asse stella durante l'operazione continua testa.
Flag: asse z attivo
attiva o disattiva l'asse z durante l'operazione continua testa.
Flag: asse d attivo
attiva o disattiva l'asse d durante l'operazione continua testa.
Flag: con Scarta
attiva o disattiva con l'operazione continua testa il muoversi
verso la posizione di scarto componenti.
Flag: con compon.
se è attivato, si procede secondo la sequenza:Preleva, Monta,
Cicla stella.
Se è disattivato, si procede secondo la sequenza:Preleva, Cicla
stella, Preleva, Cicla stella.
Flag: Controllo fotocellula
ogni 100 cicli si controlla la fotocellula z sotto.
Flag: Controllo libertà scorrim.
ogni 100 cicli si controlla la libertà di scorrimento dell'asse z.
Cicla stella
con questa funzione si può
ciclare la stella. Ad ogni
clic sul pulsante di
comando si avanza di un
segmento. Le posizioni dei
singoli segmenti verranno
visualizzate graficamente
sul monitor.
