6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
40
6.2.4 Trasporto CS
6.2.4.1 Trasporto – Funzioni
6
Figura 1 di 1 Bild 6
CS al conv. entrata
conduce il circuito stampato al convogliatore
di entrata.
CS al conv. centr.
conduce il circuito stampato dal convogliatore
di entrata al convogliatore centrale.
CS al conv. uscita
conduce il circuito stampato dal convogliatore
centrale al convogliatore di uscita.
Rientra/estrai stopper
a seconda dello stato, fa rientrare lo stopper
CS o lo estrae.
Blocca/rilascia CS
a seconda dello stato, il circuito stampato
viene bloccato o rilasciato sul convogliatore
centrale.
Centrag. sostr. ceramico
opzione: a seconda dello stato, un sostrato
ceramico viene bloccato o rilasciato sul
convogliatore centrale.
Commuta di nuovo sulla vista
base.
Richiamo della vista impostazioni
della larghezza catena
convogliatore.
Richiamo della vista funzioni
trasporto circuito stampato.
Segnalatori
Attualizza
visualizza lo stato corrente dei sensori ad
ultrasuoni del convogliatore di entrata,
centrale e di uscita:
0: non rispondono
1: rispondono
Con questa funzione si può anche controllare
se i sensori ad ultrasuoni rispondono o no.
Catene convogliatore
On
accende le catene convogliatore (velocità
normale o alta velocità).
Alta velocità:
Il convogliatore centrale e il convogliatore di
uscita si movimentano ad alta velocità se è
attivata la casella di controllo Alta velocità,
altrimenti si movimentano a bassa velocità.
Il convogliatore di entrata si muove solo ad
alta velocità.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
41
6.2.4.2 Trasporto CS – Regolare la larghezza della catena convogliatore
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista impostazioni
della larghezza catena
convogliatore.
Richiamo della vista funzioni
trasporto circuito stampato.
Misura larghezza trasp.
misura la larghezza di trasporto
corrente e visualizza il valore al di
sopra del pulsante di comando.
Largh. [mm/10]
sul campo immissione
immettere la larghezza di
trasporto richiesta compresa
entro i limiti dei valori indicati.
Impostare la larghezza di trasporto
+ largo
azionando il pulsante di comando, le catene convogliatore vengono allontanate
l’una dall’altra.
+ largo (alta veloc.)
azionando il pulsante di comando, le catene convogliatore vengono allontanate
l’una dall’altra ad alta velocità.
Calibra larghezza trasporto
Apre la finestra di dialogo Calibra larghezza di trasporto per l’accertamento
della posizione portale per un circuito stampato largo 100 mm.
+ stretto
azionando il pulsante di comando, le catene convogliatore vengono riavvicinate.
+ stretto (alta veloc.)
azionando il pulsante di comando, le catene convogliatore vengono riavvicinate
ad alta velocità.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
42

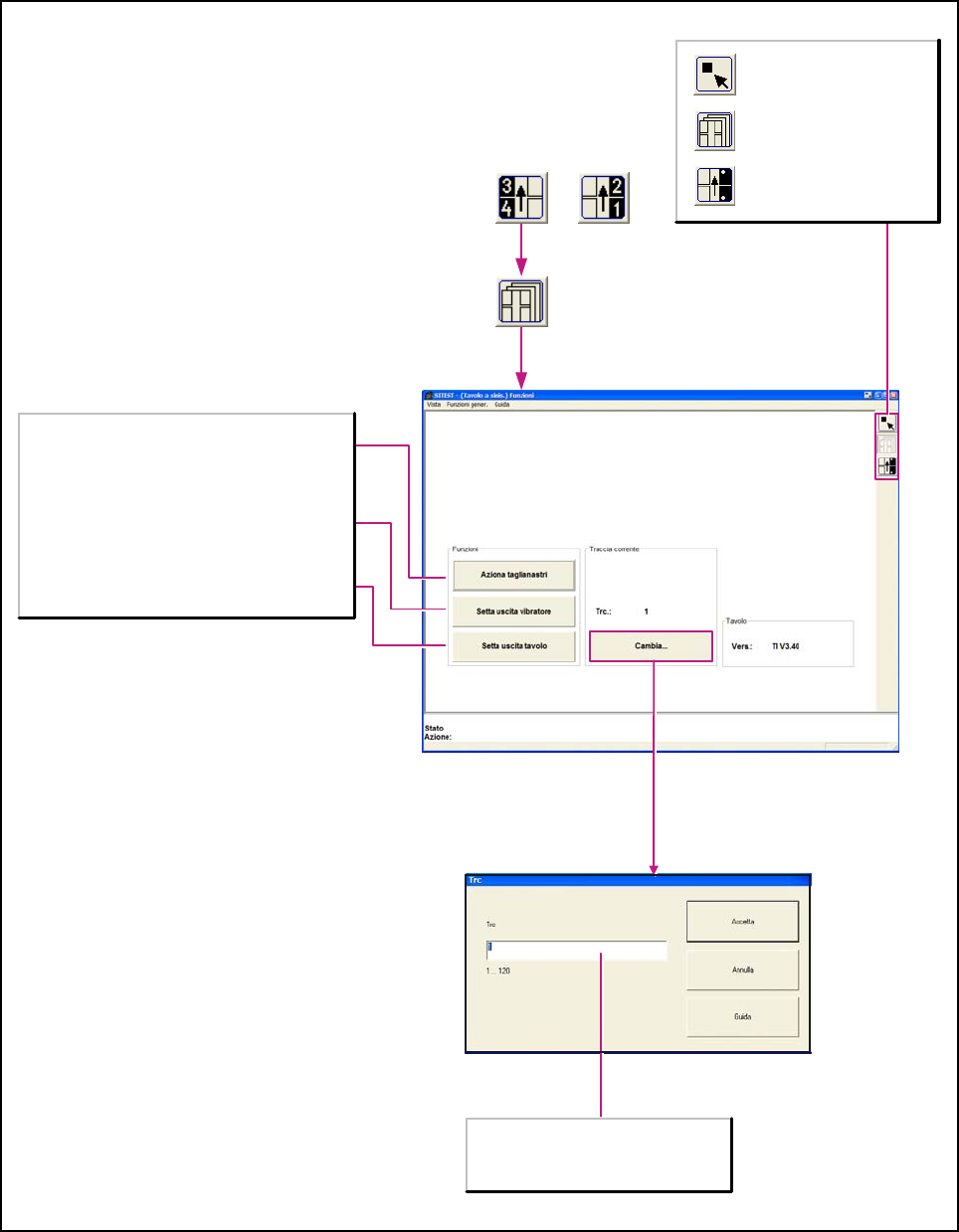

6.2.5 Tavoli
6.2.5.1 Funzioni tavolo CO
6
Figura 1 di 1 Bild 6
Richiamo della vista calibratura
della posizione di prelievo del
tavolo CO.
Richiamo della vista funzioni
tavolo CO.
Commuta di nuovo sulla vista
base.
Funzioni
Aziona taglianastro
movimenta il taglianastro per una volta sulla
posizione di fine e poi lo riporta indietro. Con
ciò taglia il materiale residuo dei nastri CO.
Setta uscita vibratore
setta l’uscita della traccia selezionata e fa
vibrare un caricatore lineare allestito.
Setta uscita tavolo
setta l’uscita della traccia selezionata.
Traccia
sul campo immissione immettere il valore
richiesto entro i valori limiti indicati.
