6.2.2.5 Portale – Funzioni telecamera CS
6
Figura 1 di 1 Bild 6
6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
portale.
Richiamo della vista funzioni
asse del portale.
Richiamo della vista funzioni di
calibratura del portale.
Richiamo della vista funzioni
Mapping CS del portale.
Richiamo della vista funzioni
telecamera CS del portale.
Insegna telec. CS
apre la finestra di dialogo insegna
telecamera CS e visualizza la posizione
corrente del portale verso la quale ci si è
mossi per ultima.
Muovi vs. pos. piastr. calibr.
movimenta il portale attivo con la
telecamera CS sulla posizione della
piastrina di calibratura e commuta la
visualizzazione a monitor sulla telecamera
CS.
Calibra la telec.
determina il metro di raffigurazione (nm/
Pixel) e l’angolo della telecamera.
Pseudo rappr. colori
commuta la visualizzazione a monitor sulla
telecamera CS, al fine di vedere il risultato
di eventuali modifiche dell’illuminazione.
I valori ax, bx, cx, ay, by e cy descrivono una matrice di trasformazione omogenea.
Detta matrice è la trasformazione del sistema coordinate macchina [Digit] in
relazione alla telecamera [Pixel].
Metro raffigurazione X [nm/Pixel]
mostra il calcolo dei valori xµ. Trattasi delle dimensioni dei Pixel in [nm] che si
riferiscono all’asse macchina.
Metro raffigurazione Y[nm/Pixel]
mostra il calcolo dei valori xµ. Trattasi delle dimensioni dei Pixel in [nm] che si
riferiscono all’asse macchina.
Angolo [1/100*]
mostra la rotazione della telecamera rispetto al sistema coordinate macchina.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
30
6.2.3 Teste a revolver
6.2.3.1 Testa a revolver – Funzioni
6
Figura 1 di 1 Bild 6
6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Operazione continua testa
Start
avvia l’operazione continua ed apre una
finestra di dialogo con la visualizzazione del
momento di avvio e di fine.
Muovi vs. piastr. calibr.
il portale selezionato si muove con la
pipetta della testa RV sulla posizione delle
piastrina di calibratura. L'altro portale viene
event. messo sulla posizione d'attesa.
Corsa riferimento testa
esegue la corsa di riferimento con tutti
gli assi della testa a revolver sul portale
attivato.
Gira i segmenti, chiudi le pipette
porta le bussole in posizione a 0 gradi
e chiude il vuoto sulle pipette.
Cicli testa ottenuti
visualizza il numero dei cicli testa eseguiti con l'operazione continua.
Errore di tutti i segmenti
visualizza il numero degli errori di tutti i segmenti.
Errore segmento 1-6
visualizza il numero degli errori del segmento in questione.
Flag: asse stella attivo
attiva o disattiva l'asse stella durante l'operazione continua testa.
Flag: asse z attivo
attiva o disattiva l'asse z durante l'operazione continua testa.
Flag: asse d attivo
attiva o disattiva l'asse d durante l'operazione continua testa.
Flag: con Scarta
attiva o disattiva con l'operazione continua testa il muoversi
verso la posizione di scarto componenti.
Flag: con compon.
se è attivato, si procede secondo la sequenza:Preleva, Monta,
Cicla stella.
Se è disattivato, si procede secondo la sequenza:Preleva, Cicla
stella, Preleva, Cicla stella.
Flag: Controllo fotocellula
ogni 100 cicli si controlla la fotocellula z sotto.
Flag: Controllo libertà scorrim.
ogni 100 cicli si controlla la libertà di scorrimento dell'asse z.
Cicla stella
con questa funzione si può
ciclare la stella. Ad ogni
clic sul pulsante di
comando si avanza di un
segmento. Le posizioni dei
singoli segmenti verranno
visualizzate graficamente
sul monitor.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
31

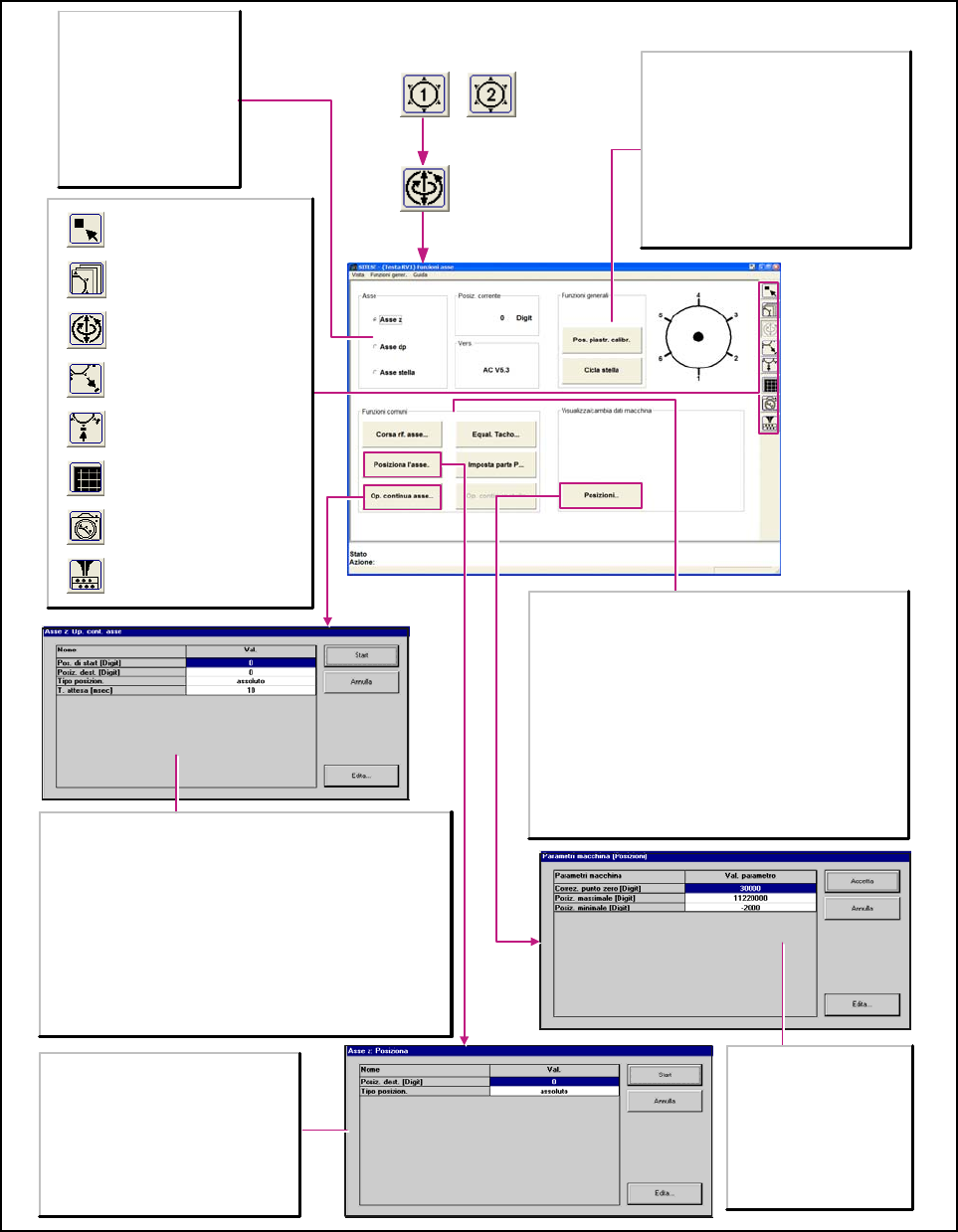

6.2.3.2 Testa a revolver – Funzioni assi
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Funzioni generali
Pos. piastr. calibr.
nell’impostare la parte P dell’asse z, il portale
attivo si muove verso la posizione della
piastrina di calibratura e porta poi l’asse z in
operazione continua nella tasca di calibratura.
Cicla stella
con questa funzione si può ciclare la stella. Ad
ogni clic sul pulsante di comando si avanza di
un segmento. Le posizioni dei singoli
segmenti verranno visualizzate graficamente
sul monitor.
Asse
Asse z
attiva le funzioni di
impostazione dell’asse z.
Asse dp
attiva le funzioni di
impostazione dell’asse dp.
Asse stella
attiva le funzioni di
impostazione dell’asse stella.
Pos. di start [Digit]
immissione della posizione di avvio richiesta per l’asse selezionato.
Posiz. dest. [Digit]
immissione della posizione di destinazione richiesta per l’asse selezionato.
Tipo posizion.
indica in che modo vada posizionato l’asse.
T. attesa [msec]
indica per quanto tempo durante l’operazione continua l’asse si trova sulla
posizione di start rispettivamente sulla posizione di destinazione.
Start
l’asse si movimenta in operazione continua tra la posizione di start e la
posizione di destinazione immesse.
Posiz. dest. [Digit]
immissione della posizione di destinazione
richiesta dell’asse selezionato.
Tipo posizion.
indica in che modo vada posizionato l’asse.
Start
l’asse avvia l’operazione continua con la
posizione di destinazione ed il tipo di
posizionamento indicati.
Correz. punto zero [Digit]
Corregge per il valore prescritto
il punto di riferimento.
Posiz. massimale [Digit]
Indica la posizione massimale
raggiungibile dall’asse.
Posiz. minimale [Digit]
Indica la posizione minimale
raggiungibile dall’asse.
Funzioni comuni
Corsa rif. asse...
movimenta in riferimento l’asse attivato.
Equal. Tacho...
avvia l’operazione continua per l’impostazione della velocità
dell’asse selezionato ed apre la finestra di dialogo equalizzazione
tacho per la visualizzazione dei valori rilevati.
Imposta parte P...
apre la finestra di dialogo imposta parte P per la prescrizione dei
parametri necessari.
Op. continua stella
apre la finestra di dialogo operazione continua asse per la
prescrizione del tempo di attesa dell’operazione continua e per
ciclare l’asse stella in operazione continua.
