Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente Edizione 05/03 IT 6.4 SIPLACE CF – Si gnificato dei simboli sulla barra 57 6.4.1.4 T esta IC – Funzioni Mapping 6 Figura 1 di …
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.4 SIPLACE CF – Significato dei simboli sulla barra Edizione 05/03 IT
56
6.4.1.3 Testa IC – Funzioni della scheda testa
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni dello
scambiatore pipette testa IC.
Richiamo della vista funzioni
telecamera IC della testa IC.
Richiamo della vista funzioni
Mapping IC.
Richiamo della vista funzioni
della scheda testa sul circuito
di montaggio della testa IC.
Richiamo della vista funzioni
asse della testa IC.
Richiamo della vista funzioni
testa IC.
Circuito di montaggio
Vuoto
On/Off
accende/spegne il vuoto sul circuito di montaggio.
Aria esausta
On/Off
accende/spegne l’aria esausta sul circuito di montaggio.
Misura vuoto
controlla il vuoto sul circuito di montaggio.Il valore misurato
verrà visualizzato al di sopra del pulsante di comando.
Test d. vuoto
esegue il test del vuoto della pipetta equipaggiata e visualizza
il valore misurato sia a valvola aperta che a valvola chiusa al
di sopra del pulsante di comando.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.4 SIPLACE CF – Significato dei simboli sulla barra
57
6.4.1.4 Testa IC – Funzioni Mapping
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni dello
scambiatore pipette testa IC.
Richiamo della vista funzioni
telecamera IC della testa IC.
Richiamo della vista funzioni
Mapping IC.
Richiamo della vista funzioni
della scheda testa sul circuito
di montaggio della testa IC.
Richiamo della vista funzioni
asse della testa IC.
Richiamo della vista funzioni
testa IC.
Traccia di trasporto
Avviso:
La selezione della traccia di trasporto è possibile solo in caso
di trasporto doppio.
Quando invece si tratta di trasporto normale, ci si muove
verso la traccia destra.
destra
selezione della traccia di trasporto destra.
sinistra
selezione della traccia di trasporto sinistra.
I valori x-ind, y-ind, xs[µm], ys[µm], xd[µm]
descrivono il disallineamento della piastrina
Mapping dopo la corsa Mapping.
Mapping IC
Esegui
il portale attivo esegue la corsa Mapping.Se
conclusa senza errori, dopo la corsa Mapping i dati
rilevati verranno memorizzati automaticamente.
Continua
continua il Mapping IC.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.4 SIPLACE CF – Significato dei simboli sulla barra Edizione 05/03 IT
58

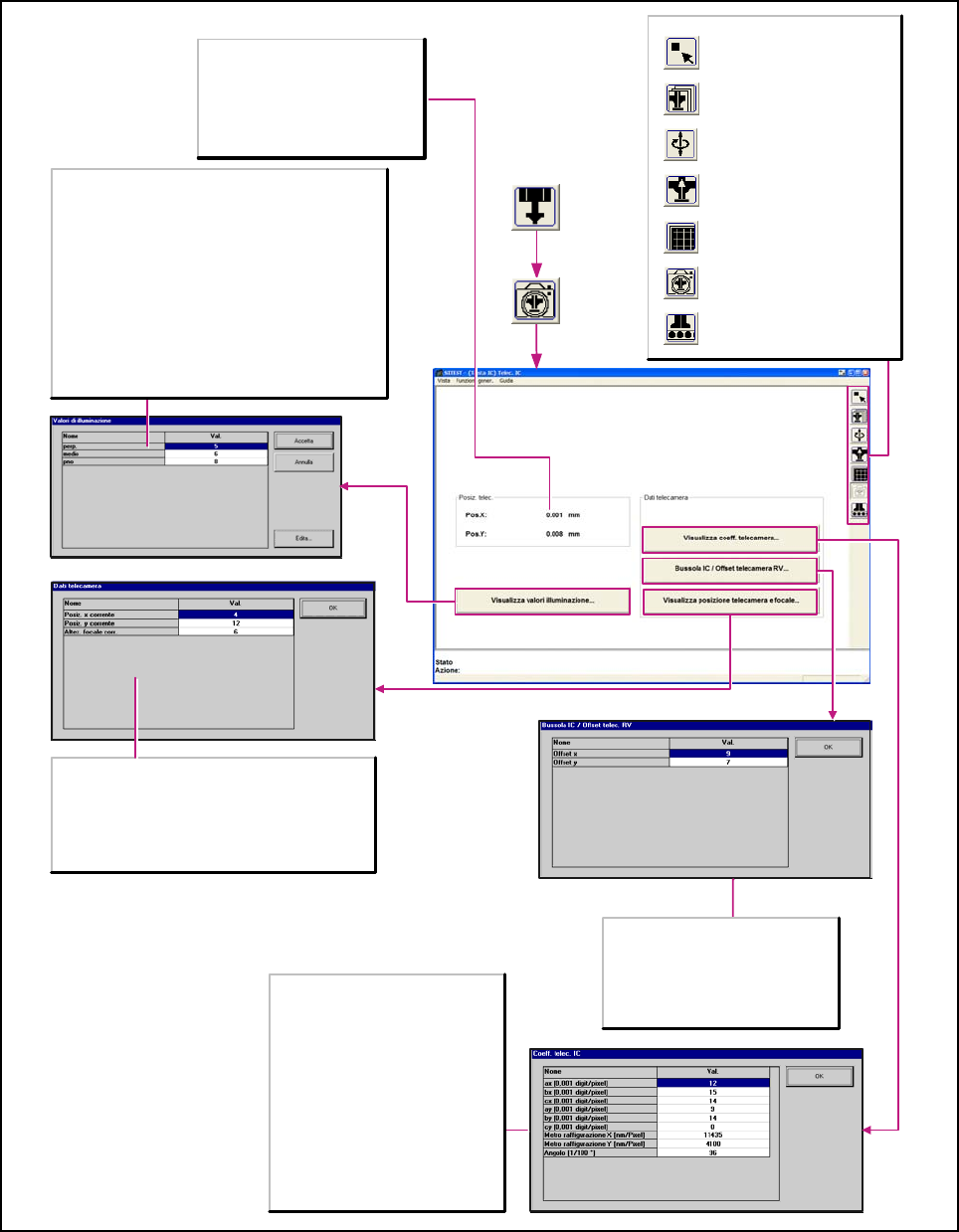

6.4.1.5 Testa IC – Funzioni della telecamera IC
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni dello
scambiatore pipette testa IC.
Richiamo della vista funzioni
telecamera IC della testa IC.
Richiamo della vista funzioni
Mapping IC.
Richiamo della vista funzioni
della scheda testa sul circuito
di montaggio della testa IC.
Richiamo della vista funzioni
asse della testa IC.
Richiamo della vista funzioni
testa IC.
Posizione telecamera
Pos. X
visualizza la posizione della telecamera
in direzione x rilevata con la calibratura.
Pos. Y
visualizza la posizione della telecamera
in direzione y rilevata con la calibratura.
perp.
l’impostazione dell’illuminazione su livello perpendicolare
è idonea all’illuminazione di piedini riflettenti, componenti
di ceramica e corpi di componenti chiari.
medio
l’impostazione dell’illuminazione su livello medio è idonea
all’illuminazione di un vasto spettro di componenti. In caso
di componenti di ceramica, corpi chiari di componenti,
µBGAs e Flip Chips però i valori andrebbero impostati
solo a bassa intensità.
pno
l’impostazione dell’illuminazione su livello piano è idonea
all’illuminazione dei BGAs, µBGAs, Flip-Chips, J-Lead
(PLCC), Melfs e componenti con collegamenti convessi.
Posiz. x/y corrente
visualizza la posizione della telecamera IC in direzione x/y
rilevata con la calibratura.
Altez. focale corr.
visualizza la posizione corrente dell’asse z.
I valori ax, bx, cx, ay, by e cy
descrivono una matrice di
trasformazione omogena. Trattasi della
trasformazione del sistema coordinate
macchina [Digit] in relazione alla
telecamera [Pixel].
Metro raffigurazione X/Y [nm/Pixel]
mostra il calcolo dei valori xµ/yµ. Sono
le dimensioni dei Pixel in [nm] che si
riferiscono all’asse della macchina.
Angolo [1/100*]
mostra la rotazione della telecamera
rispetto al sistema di coordinate
macchine.
Offset x
visualizza il valore rilevato tra pipetta
IC e telecamera RV in direzione x.
Offset y
visualizza il valore rilevato tra pipetta
IC e telecamera RV in direzione y.
