Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente Edizione 05/03 IT 6.4 SIPLACE CF – Si gnificato dei simboli sulla barra 63 6 Figura 2 di 2 Bild 6 6 Commuta di nuovo sulla vis…
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.4 SIPLACE CF – Significato dei simboli sulla barra Edizione 05/03 IT
62

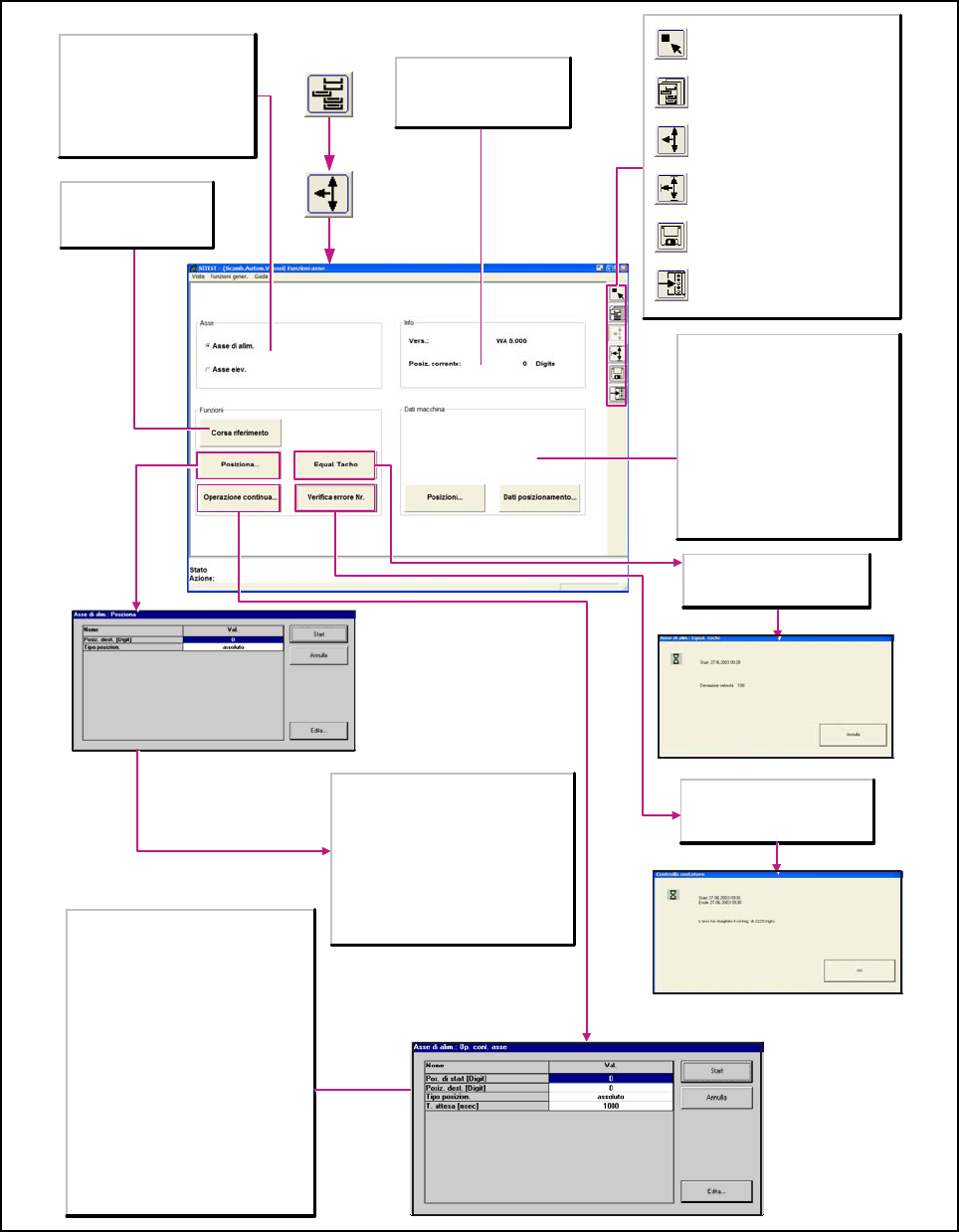

6.4.2.2 SAV – Funzioni assi
6
Figura 1 di 2 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista entrate dello
Scambiatore Automatico Vassoi.
Richiamo della vista funzioni dati
macchina dello Scambiatore
Automatico Vassoi.
Richiamo della vista impostazioni
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni asse
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni dello
Scambiatore Automatico Vassoi.
Dati macchina
Posizioni...
apre la finestra di dialogo parametri
macchina per modificare i seguenti
dati:
- correzione punto zero
- posizione massimale
- posizione minimale
Dati posizionam...
apre la finestra di dialogo parametri
macchina (dati di posizionamento) per
visualizzare i valori dei parametri di
macchina.
avvia l’operazione continua per
l’impostazione della velocità
dell’asse selezionato.
avvia il controllo degli errori di
conteggio dell’asse attivato e
visualizza su un box di dialogo il
valore in Digits rilevato.
Posiz. dest. [Digit]
immissione della posizione di destinazione
richiesta dell’asse selezionato.
Tipo posizion.
indica in che modo vada posizionato l’asse.
Start
l’asse avvia l’operazione continua con la
posizione di destinazione ed il tipo di
posizionamento indicati.
Pos. di start [Digit]
immissione della posizione di avvio richiesta
per l’asse selezionato.
Posiz. dest. [Digit]
immissione della posizione di destinazione
richiesta per l’asse selezionato.
Tipo posizion.
indica in che modo vada posizionato l’asse.
T. attesa [msec]
indica per quanto tempo durante
l’operazione continua l’asse si trova sulla
posizione di start rispettivamente sulla
posizione di destinazione.
Start
l’asse si movimenta in operazione continua
tra la posizione di start e la posizione di
destinazione immesse.
Asse
Asse di alim.
attiva le funzioni per l’impostazione
dell’asse di alimentazione.
Asse elev.
attiva le funzioni per l’impostazione
dell’asse di sollevamento.
Funzioni
Corsa riferimento
movimenta l’asse attivato
in corsa di riferimento.
Info
Posiz. corrente
visualizza in Digit la posizione
corrente dell’asse attivato.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.4 SIPLACE CF – Significato dei simboli sulla barra
63
6

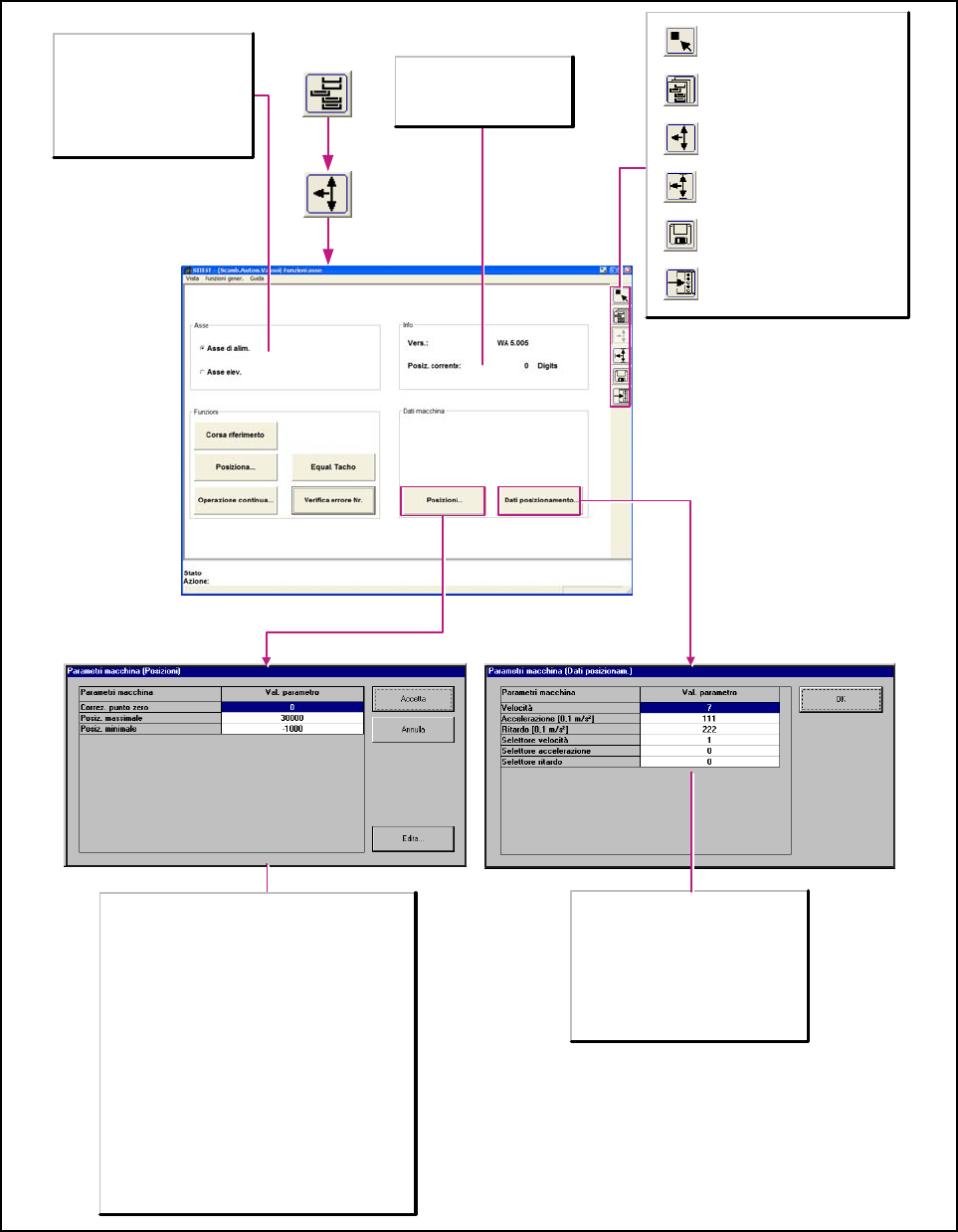

Figura 2 di 2 Bild 6
6
Commuta di nuovo sulla vista
base.
Richiamo della vista entrate dello
Scambiatore Automatico Vassoi.
Richiamo della vista funzioni dati
macchina dello Scambiatore
Automatico Vassoi.
Richiamo della vista impostazioni
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni asse
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni dello
Scambiatore Automatico Vassoi.
Info
Posiz. corrente
visualizza in Digit la posizione
corrente dell’asse attivato.
Asse
Asse di alim.
attiva le funzioni per l’impostazione
dell’asse di alimentazione.
Asse elev.
attiva le funzioni per l’impostazione
dell’asse d’elevatore.
Avviso
Al fine di poter realizzare le modifiche intraprese dei
parametri macchina, si deve portare il singolo asse in
corsa di riferimento.
Correz. punto zero
corregge per il valore prescritto il punto di riferimento.
Attenzione
In caso di modifiche della correzione del punto zero si
dovranno eventualmente modificare anche i seguenti
parametri del singolo asse:
- Bero di riferimento
- Posizione di consegna
- Interruttore di fine corsa +
- Interruttore di fine corsa -
Posiz. massimale
indica la posizione massimale raggiungibile dell’asse.
Posiz. minimale
indica la posizione minimale raggiungibile dell’asse
I seguenti parametri sono previsti come
parametri di informazione e non possono
pertanto essere soggetti a modifiche.
Velocità
Accelerazione [0,1 m/s²]
Ritardo [0,1 m/s²]
Selettore velocità
Selettore accelerazione
Selettore ritardo
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.4 SIPLACE CF – Significato dei simboli sulla barra Edizione 05/03 IT
64

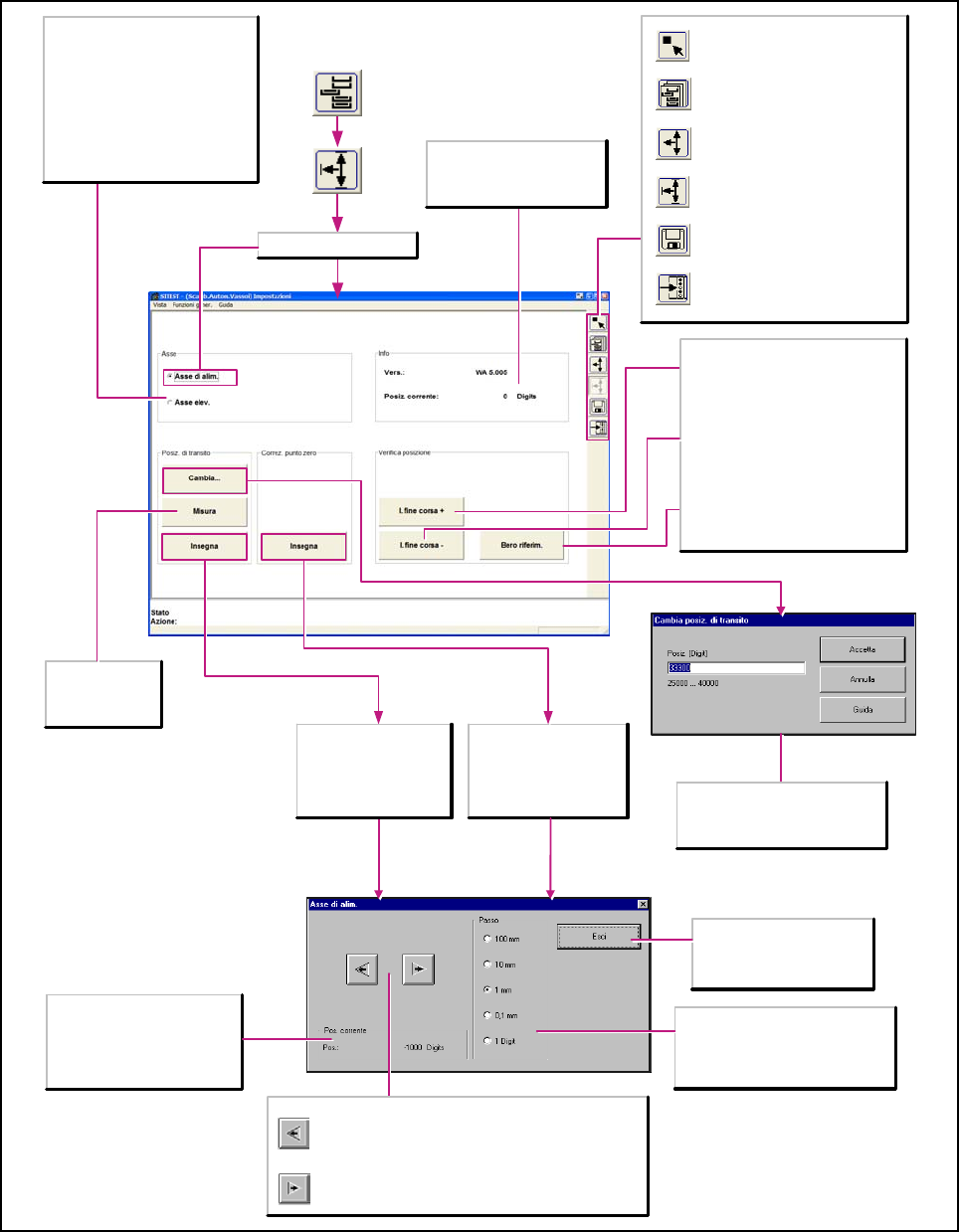

6.4.2.3 SAV – Impostazioni
6.4.2.3.3 Impostazioni dell’asse di alimentazione
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista entrate dello
Scambiatore Automatico Vassoi.
Richiamo della vista funzioni dati
macchina dello Scambiatore
Automatico Vassoi.
Richiamo della vista impostazioni
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni asse
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni dello
Scambiatore Automatico Vassoi.
Controlla posizione
I. fine corsa +
movimenta l’asse di alimentazione
sull’interruttore di fine corsa della
posizione massimale.
I. fine corsa -
movimenta l’asse di alimentazione
sull’interruttore di fine corsa della
posizione minimale.
Bero riferim.
controlla la posizione del Bero di
riferimento.
Posiz. [Digit]
sul campo immissione immettere il
valore richiesto entro i valori limiti
indicati.
Esci
chiude la finestra di dialogo ed
accetta i valori verso i quali ci
si è mossi insegnando.
Passo
si può attivare il passo richiesto su
una determinata risoluzione per
movimentare l’asse di alimentazione
e d'elevatore.
apre la finestra di dialogo
asse di alim. per
l’immissione della
posizione corrente che
accetterà poi come
posizione di consegna.
apre la finestra di dialogo
asse di alim. per la
correzione del punto zero
che accetterà poi come
posizione del punto zero.
ogni volta che si aziona il pulsante di comando, l’asse di
alimentazione si movimenta orizzontalmente di un passo
pari alla larghezza del passo selezionata (in posizione di
prelievo nella macchina).
ogni volta che si aziona il pulsante di comando, l’asse di
alimentazione si movimenta orizzontalmente di un passo
pari alla larghezza del passo selezionata (torna nello SAV).
Posizione corrente
Pos.
visualizza la posizione verso la
quale ci si è mossi nell’insegnare
l’asse di alimentazione o
d'elevatore.
Misura
rileva la posizione
di consegna e la
memorizza.
Asse
Asse di alim.
attiva le funzioni per le impostazioni
dell’asse di alimentazione.
Asse elev.
attiva le funzioni per le impostazioni
dell’asse d'elevatore. Selezionando
l’asse d'elevatore verranno
disattivate tutte le funzioni della
posizione di consegna.
Selezionato asse di alim.?
Info
Posiz. corrente
visualizza in Digit la posizione
corrente dell’asse attivata.
