6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx 6.4 SIPLACE CF – Significato dei si mboli sulla barra Edizione 05/03 IT 56 6.4.1.3 T est a IC – Funzioni della scheda test a 6…
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.4 SIPLACE CF – Significato dei simboli sulla barra
55
6.4.1.2.2 Testa IC – Funzioni dell’asse d
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni dello
scambiatore pipette testa IC.
Richiamo della vista funzioni
telecamera IC della testa IC.
Richiamo della vista funzioni
Mapping IC.
Richiamo della vista funzioni
della scheda testa sul circuito
di montaggio della testa IC.
Richiamo della vista funzioni
asse della testa IC.
Richiamo della vista funzioni
testa IC.
Avvia l’operazione continua per
impostare la velocità dell’asse d
ed apre la finestra di dialogo
equalizzazione Tacho per la
visualizzazione dei valori rilevati.
A seconda del gruppo parametri
impostato la distanza di posizionamento
verrà o aumentata o diminuita.
Imposta il gruppo parametri richiesto da 1
a 10 e visualizza i valori rilevati per
- posizione di start
- posizione di destinazione
- distanza di traslazione
- tempo di attesa.
Selezionato asse d?
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.4 SIPLACE CF – Significato dei simboli sulla barra Edizione 05/03 IT
56
6.4.1.3 Testa IC – Funzioni della scheda testa
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni dello
scambiatore pipette testa IC.
Richiamo della vista funzioni
telecamera IC della testa IC.
Richiamo della vista funzioni
Mapping IC.
Richiamo della vista funzioni
della scheda testa sul circuito
di montaggio della testa IC.
Richiamo della vista funzioni
asse della testa IC.
Richiamo della vista funzioni
testa IC.
Circuito di montaggio
Vuoto
On/Off
accende/spegne il vuoto sul circuito di montaggio.
Aria esausta
On/Off
accende/spegne l’aria esausta sul circuito di montaggio.
Misura vuoto
controlla il vuoto sul circuito di montaggio.Il valore misurato
verrà visualizzato al di sopra del pulsante di comando.
Test d. vuoto
esegue il test del vuoto della pipetta equipaggiata e visualizza
il valore misurato sia a valvola aperta che a valvola chiusa al
di sopra del pulsante di comando.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.4 SIPLACE CF – Significato dei simboli sulla barra
57

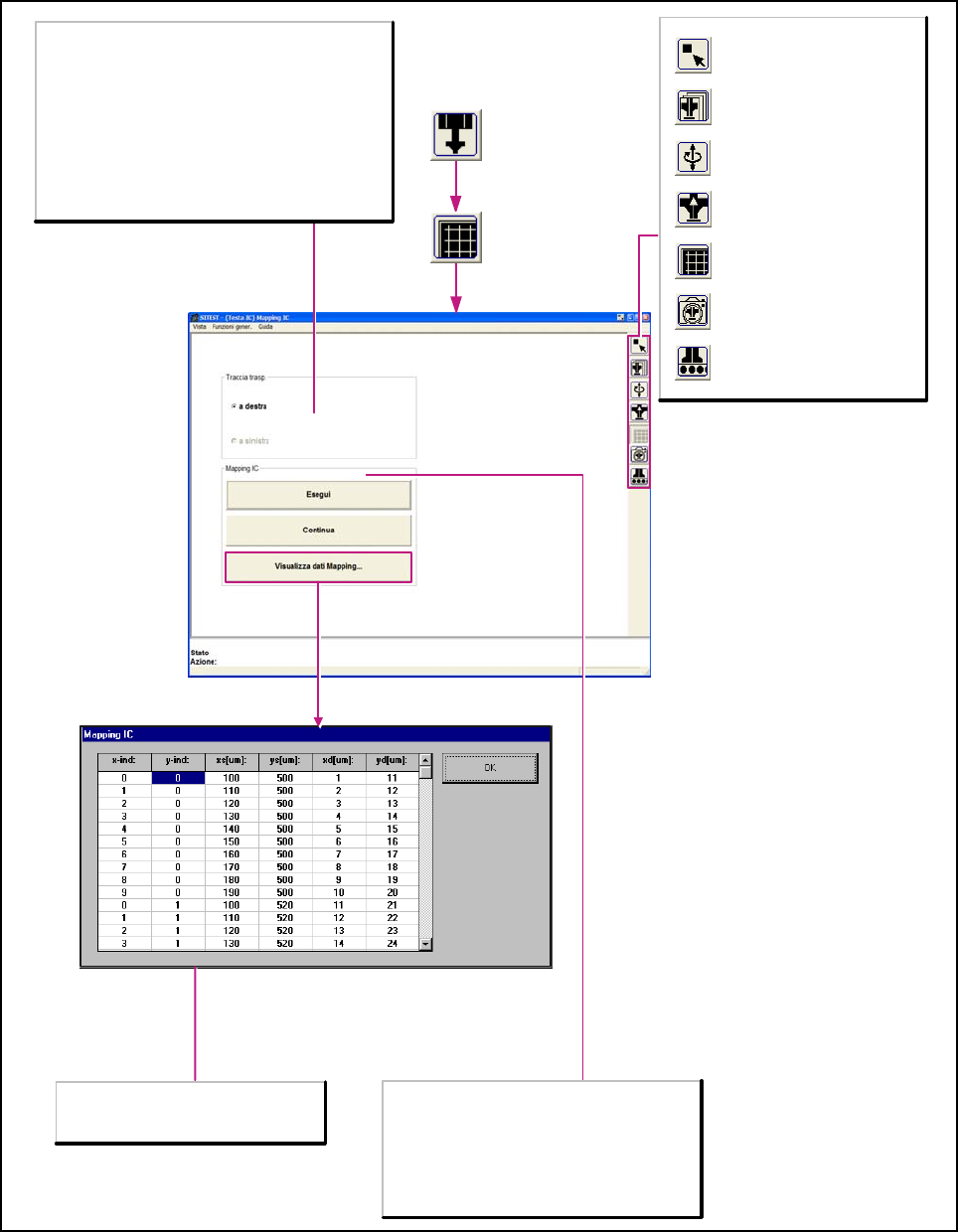

6.4.1.4 Testa IC – Funzioni Mapping
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni dello
scambiatore pipette testa IC.
Richiamo della vista funzioni
telecamera IC della testa IC.
Richiamo della vista funzioni
Mapping IC.
Richiamo della vista funzioni
della scheda testa sul circuito
di montaggio della testa IC.
Richiamo della vista funzioni
asse della testa IC.
Richiamo della vista funzioni
testa IC.
Traccia di trasporto
Avviso:
La selezione della traccia di trasporto è possibile solo in caso
di trasporto doppio.
Quando invece si tratta di trasporto normale, ci si muove
verso la traccia destra.
destra
selezione della traccia di trasporto destra.
sinistra
selezione della traccia di trasporto sinistra.
I valori x-ind, y-ind, xs[µm], ys[µm], xd[µm]
descrivono il disallineamento della piastrina
Mapping dopo la corsa Mapping.
Mapping IC
Esegui
il portale attivo esegue la corsa Mapping.Se
conclusa senza errori, dopo la corsa Mapping i dati
rilevati verranno memorizzati automaticamente.
Continua
continua il Mapping IC.
