6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx 6.2 SIPLACE CS – Significato dei si mboli sulla barra Edizione 05/03 IT 36 6.2.3.4 T est a a revolver – Funzioni nel circuito …
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
35
6.2.3.3 Testa a revolver – Funzioni nel circuito di tenuta e scarto
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Circuito di scarto
Vuoto
On/Off
accende/spegne il vuoto sul circuito di
scarto.
Aria esausta
On/Off
accende/spegne l’aria esausta sul circuito
di scarto.
Inizializza motore a passo
muove il motore a passo su una posizione
di riferimento definita. La punteria della
valvola si trova poi su aria esausta.
Stazione di rotazione
Gira in dentro
viene attivato l’orientamento in dentro del
comando dp. Con ciò si gira la bussola.
Gira in fuori
viene attivato l’orientamento in fuori del
comando dp. Con ciò si gira la bussola.
Inizializza motore a passo
orienta in dentro e in fuori la stazione dp.
Circuito di tenuta
Vuoto su circ. ten.
controlla tutto il vuoto sul circuito di
tenuta.Il valore misurato verrà visualizzato
al di sopra del pulsante di comando.
Chiudi pipette
chiude il vuoto delle pipette sul circuito di
tenuta.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
36
6.2.3.4 Testa a revolver – Funzioni nel circuito di montaggio e prelievo
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Segm.
indica il numero del segmento.
aperto [mbar]
visualizza il valore in mbar rilevato
tramite il test del vuoto a valvola aperta
sul circuito di montaggio e prelievo.
chiuso [mbar]
visualizza il valore in mbar rilevato
tramite il test del vuoto a valvola chiusa
sul circuito di montaggio e prelievo.
Circuito di montaggio e di prelievo
Vuoto
On/Off
accende/spegne il vuoto sul circuito di montaggio ossia di
prelievo.
Aria esausta
On/Off
accende/spegne l’aria esausta sul circuito di montaggio ossia
di prelievo.
Inizializza motore a passo
muove il motore a passo su una posizione di riferimento
definita. La punteria della valvola si trova poi su aria esausta.
Test d. vuoto
esegue il test del vuoto per la pipetta ciclata sul circuito di
montaggio e prelievo, e visualizza i valori misurati a valvola
aperta o chiusa al di sopra del pulsante di comando.
Misura vuoto
controlla il valore completo del vuoto su tutto il circuito. Il
valore misurato verrà visualizzato al di sopra del pulsante di
comando.
Cicla stella
con questa funzione si può ciclare
la stella. Ad ogni clic sul pulsante
di comando si avanza di un
segmento. Le posizioni dei singoli
segmenti verranno visualizzate
graficamente sul monitor.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
37

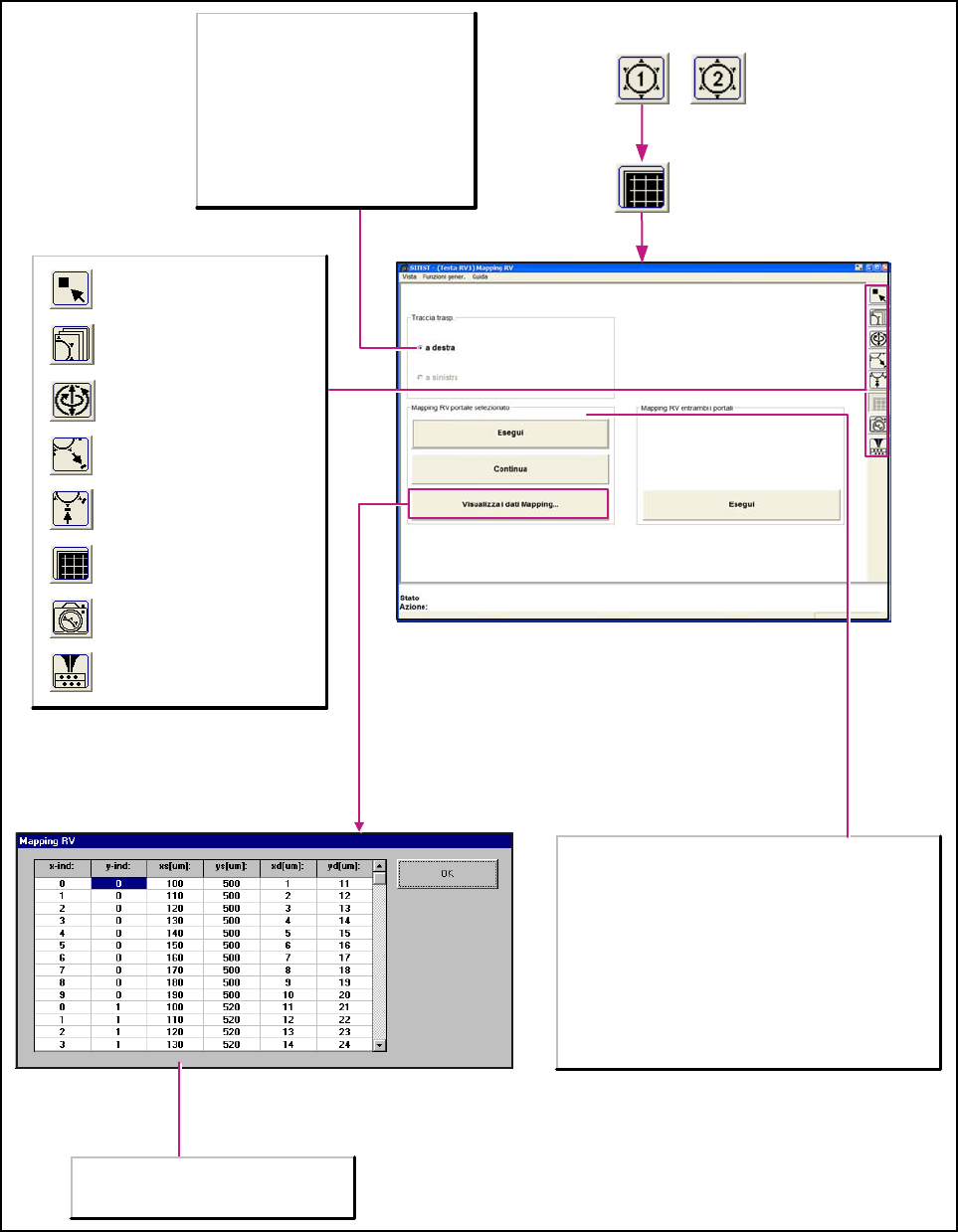

6.2.3.5 Testa a revolver – Funzioni Mapping
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Traccia di trasporto
Avviso:
La selezione della traccia di trasporto è
possibile solo in caso di trasporto doppio.
In caso di trasporto normale ci si muove
verso la traccia destra.
a destra
selezione della traccia di trasporto destra
a sinistra
selezione della traccia di trasporto sinistra
I valori x-ind, y-ind, xs[µm], ys[µm], xd[µm]
et yd[µm] descrivono il disallineamento della
piastrina Mapping dopo la corsa Mapping.
Mapping RV del portale selezionato
Esegui
esegue la corsa Mapping con il portale selezionato sulla
traccia di trasporto selezionata e – se conclusa con
successo – memorizza automaticamente i dati così rilevati.
Continua
continua il Mapping RV.
Mapping RV ambo portali (solo per SIPLACE CS)
Esegui
esegue la corsa Mapping con entrambi i portali sulla traccia
di trasporto selezionata e –se conclusa con successo –
memorizza automaticamente i dati così rilevati.
