6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx 6.3 SIPLACE CS – Barra dei menu Edizione 05/03 IT 46 6.3 SIPLACE CS – Barra dei menu 6.3.1 Menu: Attività e V ist a 6 Figura 1…
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
45
6.2.6.2 Uscite
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
uscite.
Richiamo della vista delle
entrate.
Porta (Port)
1-6
mostra gli stati delle funzioni della porta 1-6.
Stato es.
visualizza lo stato esadecimale dei bits.
La funzione di ogni bit contenuto nella porta
selezionata verrà indicato accanto al campo
"Port".Accanto ad ogni funzione è rappresentato
simbolicamente un LED il cui colore cambia da
grigio a rosso quando viene letto lo stato del/dei
singolo/i bit/bits.
T. attesa [msec]
qui si determina la durata dello stato
settato o risettato dei bits.Sul campo
immissione digitare il valore richiesto
entro i limiti dei valori indicati.
Uscite selezionate
Avviso:
Per poter attivare le seguenti funzioni, si
deve prima evidenziare il bit corrispondente.
Setta
settare i bits selezionati.
Elimina
risettare i bits selezionati.
Commuta
settare e risettare i bits selezionati.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.3 SIPLACE CS – Barra dei menu Edizione 05/03 IT
46
6.3 SIPLACE CS – Barra dei menu
6.3.1 Menu: Attività e Vista
6
Figura 1 di 1 Bild 6
Esci
Si annulla la elaborazione e si
esce dal programma di test
SITEST.
F2
Mostra la lista dei
messaggi di errore –
suddivisi in classi di
errori.
F3/F4
Richiamo delle
funzioni portale.
F5/F6
Richiamo delle
funzioni della testa a
revolver.
F7
Richiamo delle
funzioni trasporto
circuiti stampati.
F8/F9
Richiamo delle
funzioni del tavolo
CO.
F10
Mostra le entrate/
uscite Hardware.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.3 SIPLACE CS – Barra dei menu
47

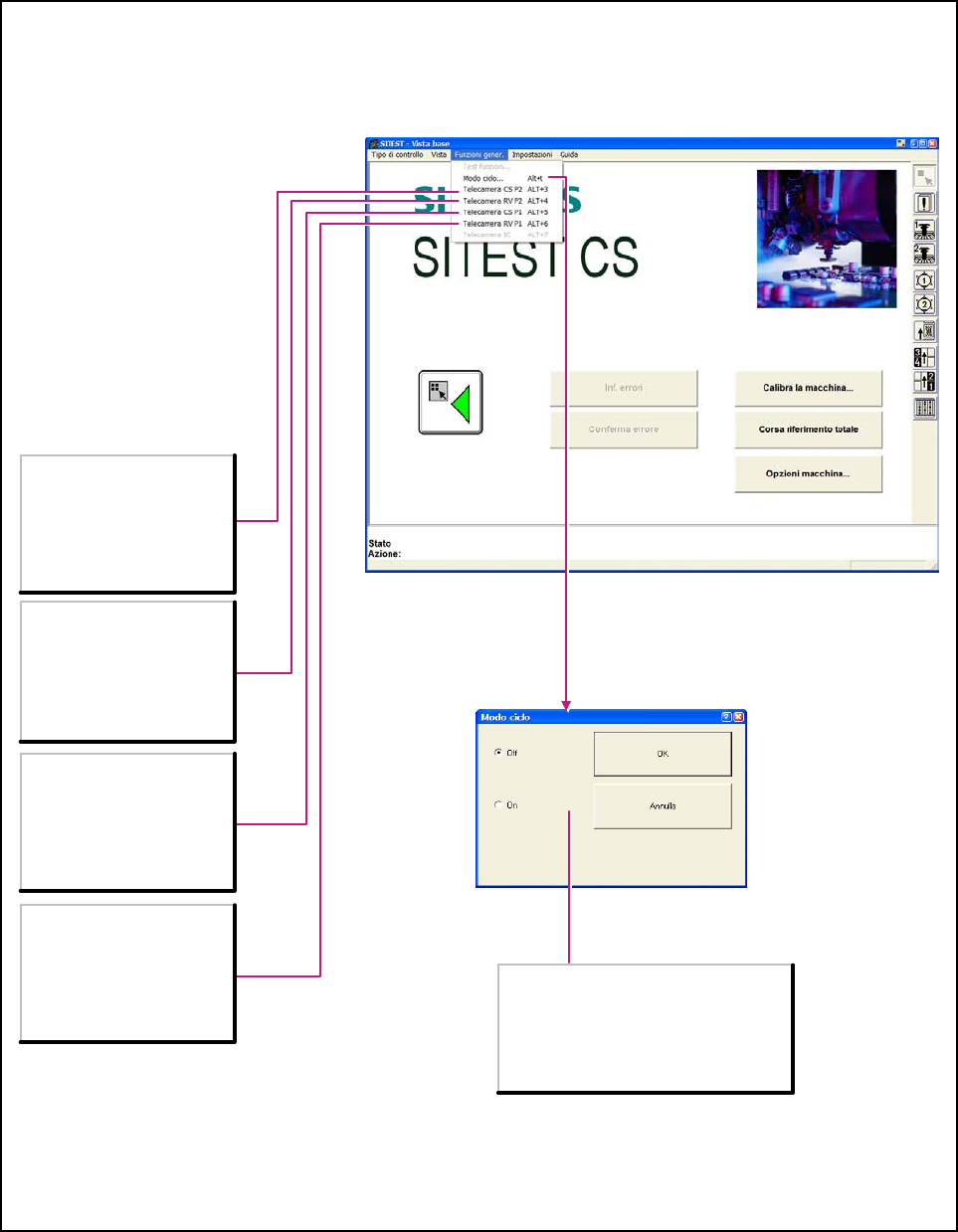

6.3.2 Menu: Funzioni gen.
6
Figura 1 di 1 Bild 6
Alt+3
Commuta la visualizzazione a
monitor sulla telecamera CS del
portale 2.
Con il tasto ESC si ricommuta la
visualizzazione nuovamente sul
modo normale del programma di
test.
Alt+4
Commuta la visualizzazione a
monitor sulla telecamera della
testa a revolver 2.
Con il tasto ESC si ricommuta la
visualizzazione nuovamente sul
modo normale del programma di
test.
Alt+5
Commuta la visualizzazione a
monitor sulla telecamera CS del
portale 1.
Con il tasto ESC si ricommuta la
visualizzazione nuovamente sul
modo normale del programma di
test.
Alt+6
Commuta la visualizzazione a
monitor sulla telecamera della
testa a revolver 1.
Con il tasto ESC si ricommuta la
visualizzazione nuovamente sul
modo normale del programma di
test.
Off
disattiva il modo ciclo.
On
attiva il modo ciclo. Per ogni passo del ciclo di
montaggio si deve premere il tasto di start
sulla macchina.
