6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx 6.2 SIPLACE CS – Significato dei si mboli sulla barra Edizione 05/03 IT 32 6.2.3.2.1 T est a a revolver – Funzioni dell’asse z…
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
31
6.2.3.2 Testa a revolver – Funzioni assi
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Funzioni generali
Pos. piastr. calibr.
nell’impostare la parte P dell’asse z, il portale
attivo si muove verso la posizione della
piastrina di calibratura e porta poi l’asse z in
operazione continua nella tasca di calibratura.
Cicla stella
con questa funzione si può ciclare la stella. Ad
ogni clic sul pulsante di comando si avanza di
un segmento. Le posizioni dei singoli
segmenti verranno visualizzate graficamente
sul monitor.
Asse
Asse z
attiva le funzioni di
impostazione dell’asse z.
Asse dp
attiva le funzioni di
impostazione dell’asse dp.
Asse stella
attiva le funzioni di
impostazione dell’asse stella.
Pos. di start [Digit]
immissione della posizione di avvio richiesta per l’asse selezionato.
Posiz. dest. [Digit]
immissione della posizione di destinazione richiesta per l’asse selezionato.
Tipo posizion.
indica in che modo vada posizionato l’asse.
T. attesa [msec]
indica per quanto tempo durante l’operazione continua l’asse si trova sulla
posizione di start rispettivamente sulla posizione di destinazione.
Start
l’asse si movimenta in operazione continua tra la posizione di start e la
posizione di destinazione immesse.
Posiz. dest. [Digit]
immissione della posizione di destinazione
richiesta dell’asse selezionato.
Tipo posizion.
indica in che modo vada posizionato l’asse.
Start
l’asse avvia l’operazione continua con la
posizione di destinazione ed il tipo di
posizionamento indicati.
Correz. punto zero [Digit]
Corregge per il valore prescritto
il punto di riferimento.
Posiz. massimale [Digit]
Indica la posizione massimale
raggiungibile dall’asse.
Posiz. minimale [Digit]
Indica la posizione minimale
raggiungibile dall’asse.
Funzioni comuni
Corsa rif. asse...
movimenta in riferimento l’asse attivato.
Equal. Tacho...
avvia l’operazione continua per l’impostazione della velocità
dell’asse selezionato ed apre la finestra di dialogo equalizzazione
tacho per la visualizzazione dei valori rilevati.
Imposta parte P...
apre la finestra di dialogo imposta parte P per la prescrizione dei
parametri necessari.
Op. continua stella
apre la finestra di dialogo operazione continua asse per la
prescrizione del tempo di attesa dell’operazione continua e per
ciclare l’asse stella in operazione continua.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
32
6.2.3.2.1 Testa a revolver – Funzioni dell’asse z
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Funzioni generali
Pos. piastr. calibr.
nell’impostare la parte P dell’asse z, il portale
attivo si muove verso la posizione della
piastrina di calibratura e porta poi l’asse z in
operazione continua nella tasca di calibratura.
Cicla stella
con questa funzione si può ciclare la stella.
Ad ogni clic sul pulsante di comando si
avanza di un segmento. Le posizioni dei
singoli segmenti verranno visualizzate
graficamente sul monitor.
Selezionato asse z?
Pos. di start [Digit]
posiziona l’asse selezionato sulla posizione di avvio prescritta.
Posiz. dest. [Digit]
posiziona l’asse selezionato sulla posizione di destinazione prescritta.
Tipo posizion.
indica in che modo vada posizionato l’asse.
T. attesa [msec]
indica per quanto tempo durante l’operazione continua l’asse si trova
sulla posizione di start rispettivamente di destinazione.
OK
chiude la finestra di dialogo e avvia l’operazione continua per
l’impostazione del Tacho.
Edita e parametri necessari.
Posizione z su [Digit]
Forza in giù
Forza in su
Forza ridotta in giù
Forza ridotta in su
Tipo posizionam. in giù
Tipo posizionam. in su
T. attesa giù [msec]
T. attesa su [msec]
Via derivata
Grado forza in giù
Grado forza in su
Start
l’asse si movimenta in operazione continua
tra la posizione di avvio e la posizione di
destinazione immesse.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
33

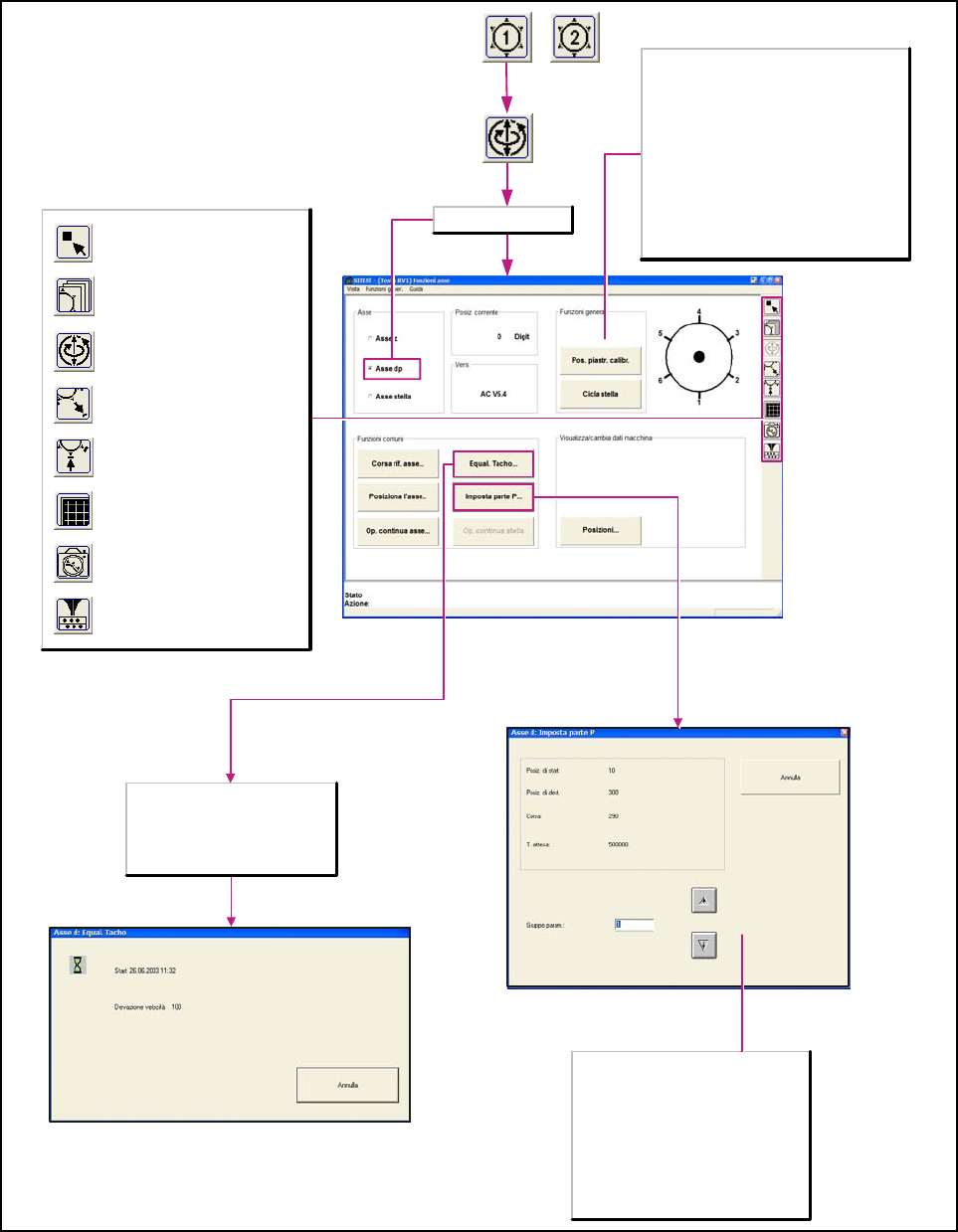

6.2.3.2.2 Testa a revolver – Funzioni dell’asse dp
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Funzioni generali
Pos. piastr. calibr.
nell’impostare la parte P dell’asse z, il portale
attivo si muove verso la posizione della
piastrina di calibratura e porta poi l’asse z in
operazione continua nella tasca di calibratura.
Cicla stella
con questa funzione si può ciclare la stella.
Ad ogni clic sul pulsante di comando si
avanza di un segmento. Le posizioni dei
singoli segmenti verranno visualizzate
graficamente sul monitor.
Selezionato asse dp?
Avvia l’operazione continua per
l’impostazione della velocità
dell’asse dp ed apre la finestra di
dialogo equalizzazione tacho per la
visualizzazione dei valori rilevati.
A seconda del gruppo parametri
impostato la distanza di posizionamento
verrà o aumentata o diminuita.
Imposta il gruppo parametri richiesto da
1 a 10 e visualizza i valori rilevati per
- posizione di start
- posizione di destinazione
- distanza di traslazione
- tempo di attesa.
