Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente Edizione 05/03 IT 6.2 SIPLACE CS – Si gnificato dei simboli sulla barra 39 6.2.3.7 T esta a revolver – Funzioni scambiatore pi…
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
38
6.2.3.6 Testa a revolver – Funzioni della telecamera RV
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Cicla stella
con questa funzione si può ciclare la stella. Facendo clic
sul pulsante di comando si avanza di un segmento. Le
posizioni dei singoli segmenti verranno visualizzate
graficamente sul monitor.
Calibra testa RV
determina i fattori di calibratura della telecamera RV,
l’offset segmento I (sopra) e l’offset segmento II (sotto).
Calibra offset seg. I/II singolarm.
determina la distanza del centro della telecamera RV
dall’asse di rotazione del segmento corrente.
Posiz. x [µm]
visualizza il valore in µm tra telecamera
RV e telecamera CS in direzione x.
Posiz. y [µm]
visualizza il valore in µm tra telecamera
RV e telecamera CS in direzione y.
perp.
l’impostazione dell’illuminazione su livello
perpendicolare è idonea all’illuminazione di
piedini riflettenti, componenti di ceramica e
corpi di componenti chiari.
pno
l’impostazione dell’illuminazione su livello
piano è idonea all’illuminazione dei BGAs,
µBGAs, Flip-Chips, J-Lead (PLCC), Melfs e
componenti con collegamenti convessi.
Segm.
visualizza il numero dei segmenti.
Delta x
visualizza il valore tra stella e
segmento in direzione x.
Delta y
visualizza il valore tra stella e
segmento in direzione y.
I valori ax, bx, cx, ay, by e cy descrivono
una matrice di trasformazione omogenea.
Trattasi della trasformazione del sistema
coordinate macchina [Digit] in relazione alla
telecamera [Pixel].
Metro raffigurazione X/Y [nm/Pixel]
mostra il calcolo dei valori xµ/yµ. Sono le
dimensioni dei Pixel in [nm] che si
riferiscono all’asse della macchina.
Angolo [1/100*]
visualizza la rotazione della telecamera
rispetto al sistema coordinate di macchina.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
39
6.2.3.7 Testa a revolver – Funzioni scambiatore pipette
6
Figura 1 di 1 Bild 6
6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Funzioni
Cicla la stella
con questa funzione si può ciclare la stella. Ad
ogni clic sul pulsante di comando si avanza di
un segmento. Le posizioni dei singoli segmenti
verranno visualizzate graficamente sul monitor.
Apri i caricatori
apre (movimenta) la chiusura e allenta così il
bloccaggio delle pipette.
Scarta la pipetta
posiziona la pipetta sul box di scarto e la fa in
seguito scivolare via. Con queste funzioni si
possono ad es. rimuovere pipette difettose.
Calibrare
Calibra completamente
la telecamera CS si movimenta sulle fiducial
posizione dei caricatori e ne misura le
posizioni x ed y.
Calibra caricatore corrente
la telecamera CS si movimenta sulle fiducial
posizione del caricatore selezionato e ne
misura le posizioni x ed y.
Calibra altezza di prelievo
rileva la posizione z corrente della pipetta
nel caricatore e determina con ciò l’altezza
di prelievo della pipetta per il caricatore
selezionato.
Pipette da/in Garage
Preleva
preleva la pipetta dal garage
selezionato del caricatore selezionato.
Deposita
deposita la pipetta nel garage
selezionato del caricatore selezionato.
Nr. caricat.
sul campo immissione
digitare il caricatore richiesto.
Garage
visualizza il numero del garage.
x nom. [µm]
visualizza le posizioni x prescritte del caricatore selezionato.
x eff. [µm]
visualizza le posizioni x del caricatore selezionato accertate
con la calibratura.
y nom. [µm]
visualizza le posizioni y prescritte del caricatore selezionato.
y eff. [µm]
visualizza le posizioni x del caricatore selezionato accertate
con la calibratura.
Nr. del garage
sul campo immissione
digitare il garage
pipetta richiesto.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
40

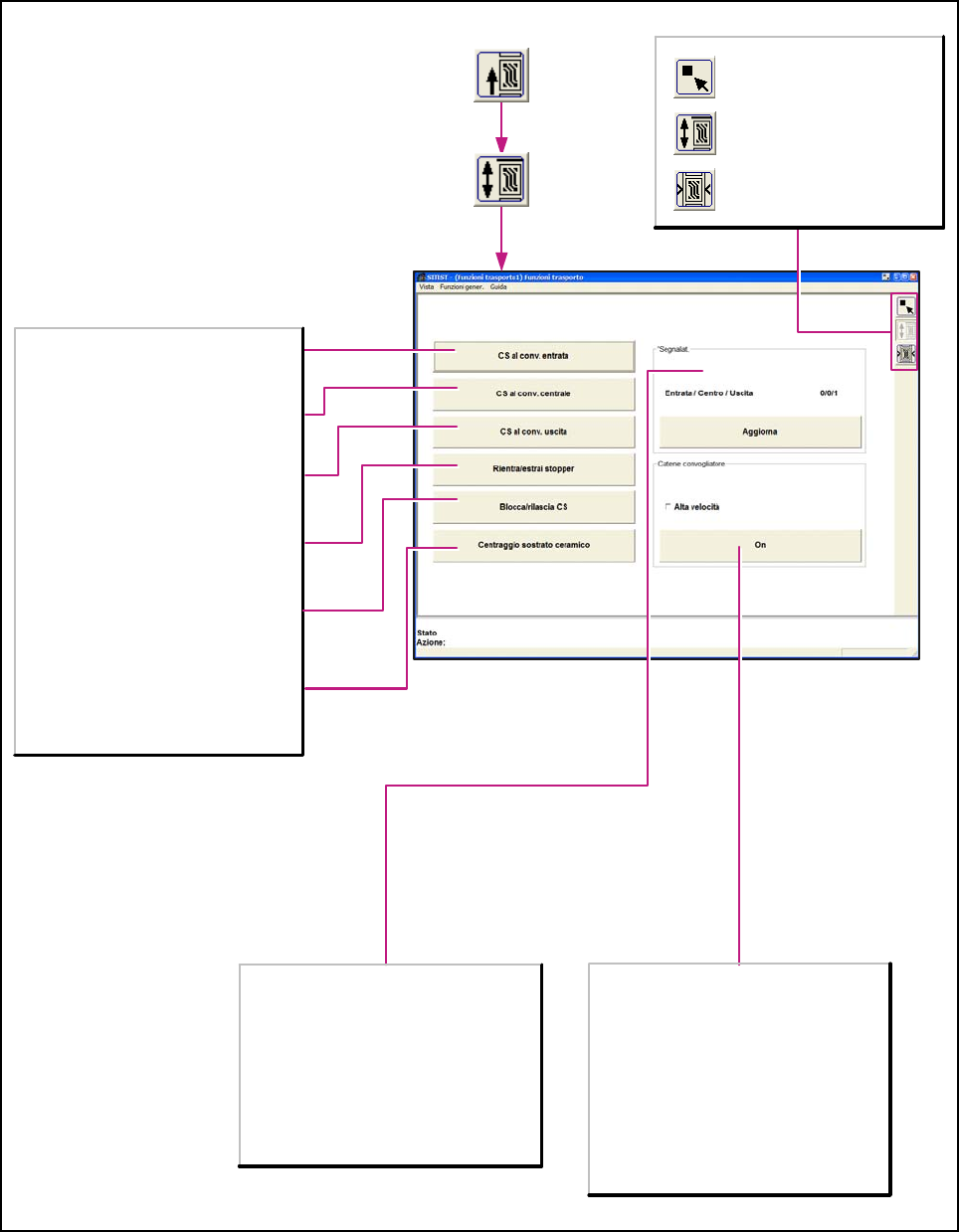

6.2.4 Trasporto CS
6.2.4.1 Trasporto – Funzioni
6
Figura 1 di 1 Bild 6
CS al conv. entrata
conduce il circuito stampato al convogliatore
di entrata.
CS al conv. centr.
conduce il circuito stampato dal convogliatore
di entrata al convogliatore centrale.
CS al conv. uscita
conduce il circuito stampato dal convogliatore
centrale al convogliatore di uscita.
Rientra/estrai stopper
a seconda dello stato, fa rientrare lo stopper
CS o lo estrae.
Blocca/rilascia CS
a seconda dello stato, il circuito stampato
viene bloccato o rilasciato sul convogliatore
centrale.
Centrag. sostr. ceramico
opzione: a seconda dello stato, un sostrato
ceramico viene bloccato o rilasciato sul
convogliatore centrale.
Commuta di nuovo sulla vista
base.
Richiamo della vista impostazioni
della larghezza catena
convogliatore.
Richiamo della vista funzioni
trasporto circuito stampato.
Segnalatori
Attualizza
visualizza lo stato corrente dei sensori ad
ultrasuoni del convogliatore di entrata,
centrale e di uscita:
0: non rispondono
1: rispondono
Con questa funzione si può anche controllare
se i sensori ad ultrasuoni rispondono o no.
Catene convogliatore
On
accende le catene convogliatore (velocità
normale o alta velocità).
Alta velocità:
Il convogliatore centrale e il convogliatore di
uscita si movimentano ad alta velocità se è
attivata la casella di controllo Alta velocità,
altrimenti si movimentano a bassa velocità.
Il convogliatore di entrata si muove solo ad
alta velocità.
