6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx 6.4 SIPLACE CF – Significato dei si mboli sulla barra Edizione 05/03 IT 64 6.4.2.3 SA V – Impostazioni 6.4.2.3.3 Impost azioni…
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.4 SIPLACE CF – Significato dei simboli sulla barra
63
6
Figura 2 di 2 Bild 6
6
Commuta di nuovo sulla vista
base.
Richiamo della vista entrate dello
Scambiatore Automatico Vassoi.
Richiamo della vista funzioni dati
macchina dello Scambiatore
Automatico Vassoi.
Richiamo della vista impostazioni
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni asse
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni dello
Scambiatore Automatico Vassoi.
Info
Posiz. corrente
visualizza in Digit la posizione
corrente dell’asse attivato.
Asse
Asse di alim.
attiva le funzioni per l’impostazione
dell’asse di alimentazione.
Asse elev.
attiva le funzioni per l’impostazione
dell’asse d’elevatore.
Avviso
Al fine di poter realizzare le modifiche intraprese dei
parametri macchina, si deve portare il singolo asse in
corsa di riferimento.
Correz. punto zero
corregge per il valore prescritto il punto di riferimento.
Attenzione
In caso di modifiche della correzione del punto zero si
dovranno eventualmente modificare anche i seguenti
parametri del singolo asse:
- Bero di riferimento
- Posizione di consegna
- Interruttore di fine corsa +
- Interruttore di fine corsa -
Posiz. massimale
indica la posizione massimale raggiungibile dell’asse.
Posiz. minimale
indica la posizione minimale raggiungibile dell’asse
I seguenti parametri sono previsti come
parametri di informazione e non possono
pertanto essere soggetti a modifiche.
Velocità
Accelerazione [0,1 m/s²]
Ritardo [0,1 m/s²]
Selettore velocità
Selettore accelerazione
Selettore ritardo
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.4 SIPLACE CF – Significato dei simboli sulla barra Edizione 05/03 IT
64
6.4.2.3 SAV – Impostazioni
6.4.2.3.3 Impostazioni dell’asse di alimentazione
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista entrate dello
Scambiatore Automatico Vassoi.
Richiamo della vista funzioni dati
macchina dello Scambiatore
Automatico Vassoi.
Richiamo della vista impostazioni
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni asse
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni dello
Scambiatore Automatico Vassoi.
Controlla posizione
I. fine corsa +
movimenta l’asse di alimentazione
sull’interruttore di fine corsa della
posizione massimale.
I. fine corsa -
movimenta l’asse di alimentazione
sull’interruttore di fine corsa della
posizione minimale.
Bero riferim.
controlla la posizione del Bero di
riferimento.
Posiz. [Digit]
sul campo immissione immettere il
valore richiesto entro i valori limiti
indicati.
Esci
chiude la finestra di dialogo ed
accetta i valori verso i quali ci
si è mossi insegnando.
Passo
si può attivare il passo richiesto su
una determinata risoluzione per
movimentare l’asse di alimentazione
e d'elevatore.
apre la finestra di dialogo
asse di alim. per
l’immissione della
posizione corrente che
accetterà poi come
posizione di consegna.
apre la finestra di dialogo
asse di alim. per la
correzione del punto zero
che accetterà poi come
posizione del punto zero.
ogni volta che si aziona il pulsante di comando, l’asse di
alimentazione si movimenta orizzontalmente di un passo
pari alla larghezza del passo selezionata (in posizione di
prelievo nella macchina).
ogni volta che si aziona il pulsante di comando, l’asse di
alimentazione si movimenta orizzontalmente di un passo
pari alla larghezza del passo selezionata (torna nello SAV).
Posizione corrente
Pos.
visualizza la posizione verso la
quale ci si è mossi nell’insegnare
l’asse di alimentazione o
d'elevatore.
Misura
rileva la posizione
di consegna e la
memorizza.
Asse
Asse di alim.
attiva le funzioni per le impostazioni
dell’asse di alimentazione.
Asse elev.
attiva le funzioni per le impostazioni
dell’asse d'elevatore. Selezionando
l’asse d'elevatore verranno
disattivate tutte le funzioni della
posizione di consegna.
Selezionato asse di alim.?
Info
Posiz. corrente
visualizza in Digit la posizione
corrente dell’asse attivata.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.4 SIPLACE CF – Significato dei simboli sulla barra
65

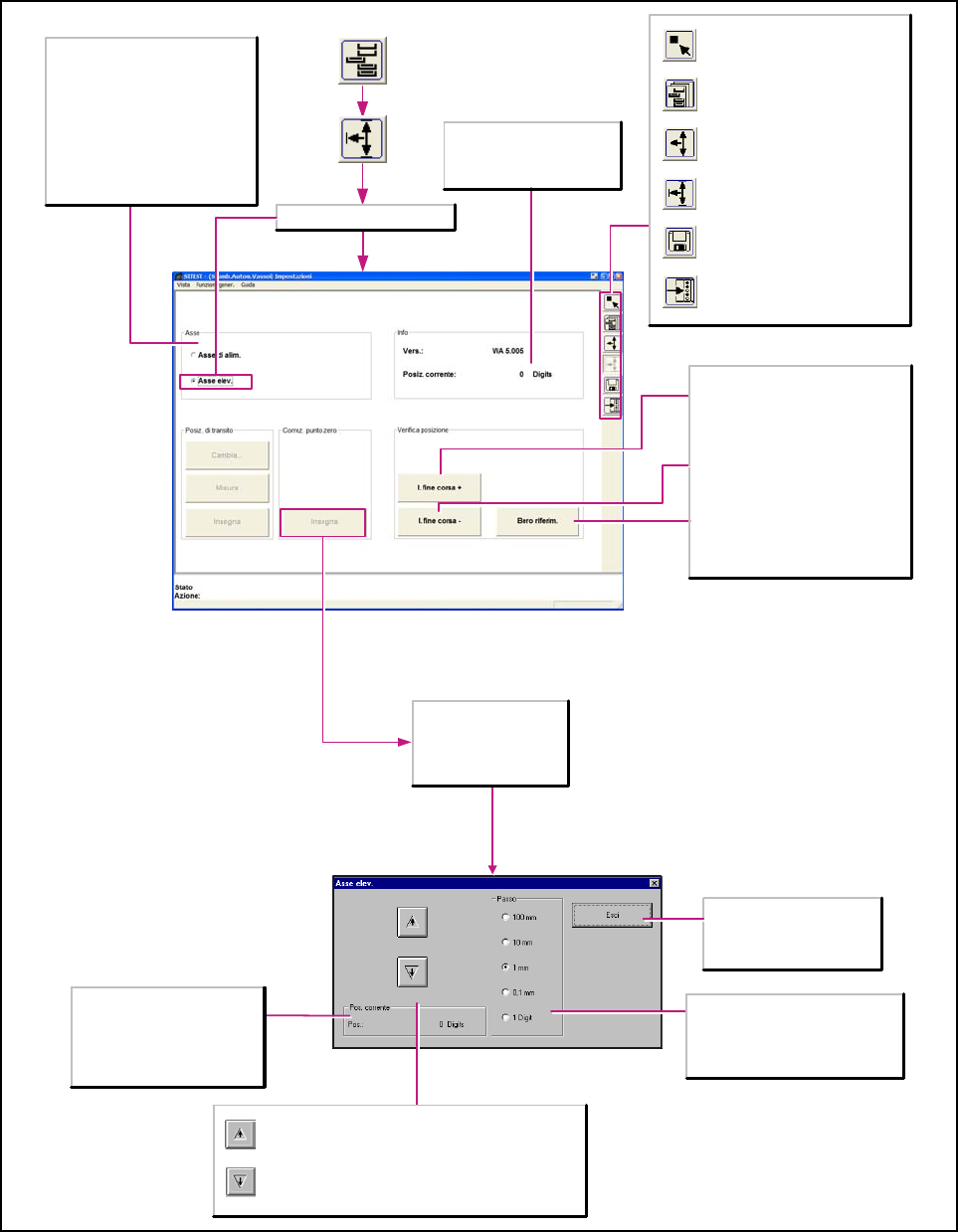

6.4.2.3.4 Impostazioni dell’asse elevatore
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista entrate dello
Scambiatore Automatico Vassoi.
Richiamo della vista funzioni dati
macchina dello Scambiatore
Automatico Vassoi.
Richiamo della vista impostazioni
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni asse
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni dello
Scambiatore Automatico Vassoi.
Info
Posiz. corrente
visualizza in Digit la posizione
corrente dell’asse attivata.
Selezionato asse d'elevatore?
Asse
Asse di alim.
attiva le funzioni per le impostazioni
dell’asse di alimentazione.
Asse elev.
attiva le funzioni per le impostazioni
dell’asse d'elevatore. Selezionando
l’asse d'elevatore verranno
disattivate tutte le funzioni della
posizione di consegna.
Posizione corrente
Pos.
visualizza la posizione verso la
quale ci si è mossi nell’insegnare
l’asse di alimentazione o
d'elevatore.
ogni volta che si aziona il pulsante di comando, l’asse
d'elevatore si movimenta verticalmente in giù di un passo
pari alla larghezza del passo selezionata.
ogni volta che si aziona il pulsante di comando, l’asse
d'elevatore si movimenta verticalmente in su di un passo
pari alla larghezza del passo selezionata
Esci
chiude la finestra di dialogo ed
accetta i valori verso i quali ci
si è mossi insegnando.
Passo
si può attivare il passo richiesto su
una determinata risoluzione per
movimentare l’asse di alimentazione
e d'elevatore.
apre la finestra di dialogo
asse d'elevatore per la
correzione del punto zero
che accetterà poi come
posizione del punto zero.
Controlla posizione
I. fine corsa +
movimenta l’asse d’elevatore
sull’interruttore di fine corsa della
posizione massimale.
I. fine corsa -
movimenta l’asse d’elevatore
sull’interruttore di fine corsa della
posizione minimale.
Bero riferim.
controlla la posizione del Bero di
riferimento.
