6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx 6.2 SIPLACE CS – Significato dei si mboli sulla barra Edizione 05/03 IT 44 6.2.6 Entrate/Uscite 6.2.6.1 Entrate 6 Figura 1 di …
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
43
6.2.5.2 Tavolo CO – Calibrare la posizione di prelievo
6
Figura 1 di 1 Bild 6
Richiamo della vista calibratura
della posizione di prelievo del
tavolo CO.
Richiamo della vista funzioni
tavolo CO.
Commuta di nuovo sulla vista
base.
Traccia 1/120
x
visualizza il valore posizione in direzione x rilevato con la
calibratura e (tra parentesi) il valore posizione precedente.
y
visualizza il valore posizione in direzione y rilevato con la
calibratura e (tra parentesi) il valore posizione precedente.
Calibra
rileva la posizione x ed y per il lato tavolo con traccia 1/120.
Muovi vs.
movimenta la telecamera CS sulla fiducial sulla traccia 1/120
e commuta la visualizzazione a monitor sulla telecamera CS.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
44
6.2.6 Entrate/Uscite
6.2.6.1 Entrate
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
uscite.
Richiamo della vista delle
entrate.
Porta (Port)
1-6
mostra gli stati delle funzioni della porta 1-6.
Stato es.
visualizza lo stato esadecimale dei bits.
La funzione di ogni bit contenuto nella porta selezionata verrà indicato accanto al
campo "Port".Accanto ad ogni funzione è rappresentato simbolicamente un LED il cui
colore cambia da grigio a rosso quando viene letto lo stato del/dei singolo/i bit/bits.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
45

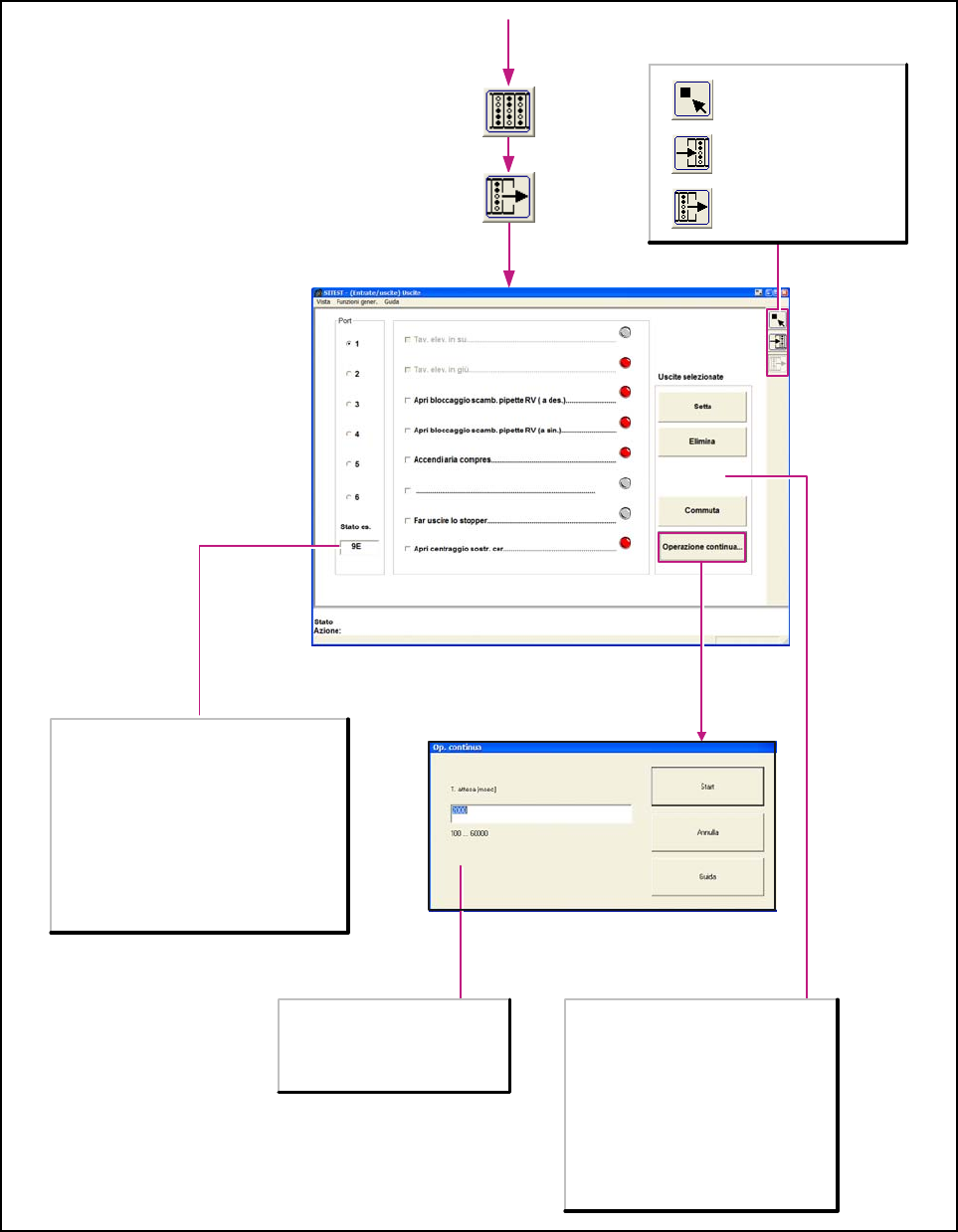

6.2.6.2 Uscite
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
uscite.
Richiamo della vista delle
entrate.
Porta (Port)
1-6
mostra gli stati delle funzioni della porta 1-6.
Stato es.
visualizza lo stato esadecimale dei bits.
La funzione di ogni bit contenuto nella porta
selezionata verrà indicato accanto al campo
"Port".Accanto ad ogni funzione è rappresentato
simbolicamente un LED il cui colore cambia da
grigio a rosso quando viene letto lo stato del/dei
singolo/i bit/bits.
T. attesa [msec]
qui si determina la durata dello stato
settato o risettato dei bits.Sul campo
immissione digitare il valore richiesto
entro i limiti dei valori indicati.
Uscite selezionate
Avviso:
Per poter attivare le seguenti funzioni, si
deve prima evidenziare il bit corrispondente.
Setta
settare i bits selezionati.
Elimina
risettare i bits selezionati.
Commuta
settare e risettare i bits selezionati.
