Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.4 SIPLACE CF – Significato dei simboli sulla barra
51
6.4 SIPLACE CF – Significato dei simboli sulla barra
6
Figura 1 di 1 Bild 6
Errori come a
riguardo della
SIPLACE CS
Commuta di
nuovo sulla
vista base.
Portale come a
riguardo della
SIPLACE CS
Testa RV come a
riguardo della
SIPLACE CS
Testa IC
Richiamo della vista funzioni dello
scambiatore pipette testa IC.
Richiamo della vista funzioni
telecamera IC della testa IC.
Richiamo della vista funzioni
Mapping IC.
Richiamo della vista funzioni
della scheda testa sul circuito
di montaggio della testa IC.
Richiamo della vista funzioni
asse della testa IC.
Richiamo della vista funzioni
testa IC.
Trasporto CS come
a riguardo della
SIPLACE CS
Tavoli componenti
come a riguardo della
SIPLACE CS
Scambiatore Automatico Vassoi
Richiamo della vista entrate dello
Scambiatore Automatico Vassoi.
Richiamo della vista funzioni dati
macchina dello Scambiatore
Automatico Vassoi.
Richiamo della vista impostazioni
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni asse
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni dello
Scambiatore Automatico Vassoi.
Entrate/uscite come
a riguardo della
SIPLACE CS
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.4 SIPLACE CF – Significato dei simboli sulla barra Edizione 05/03 IT
52
6.4.1 Testa IC

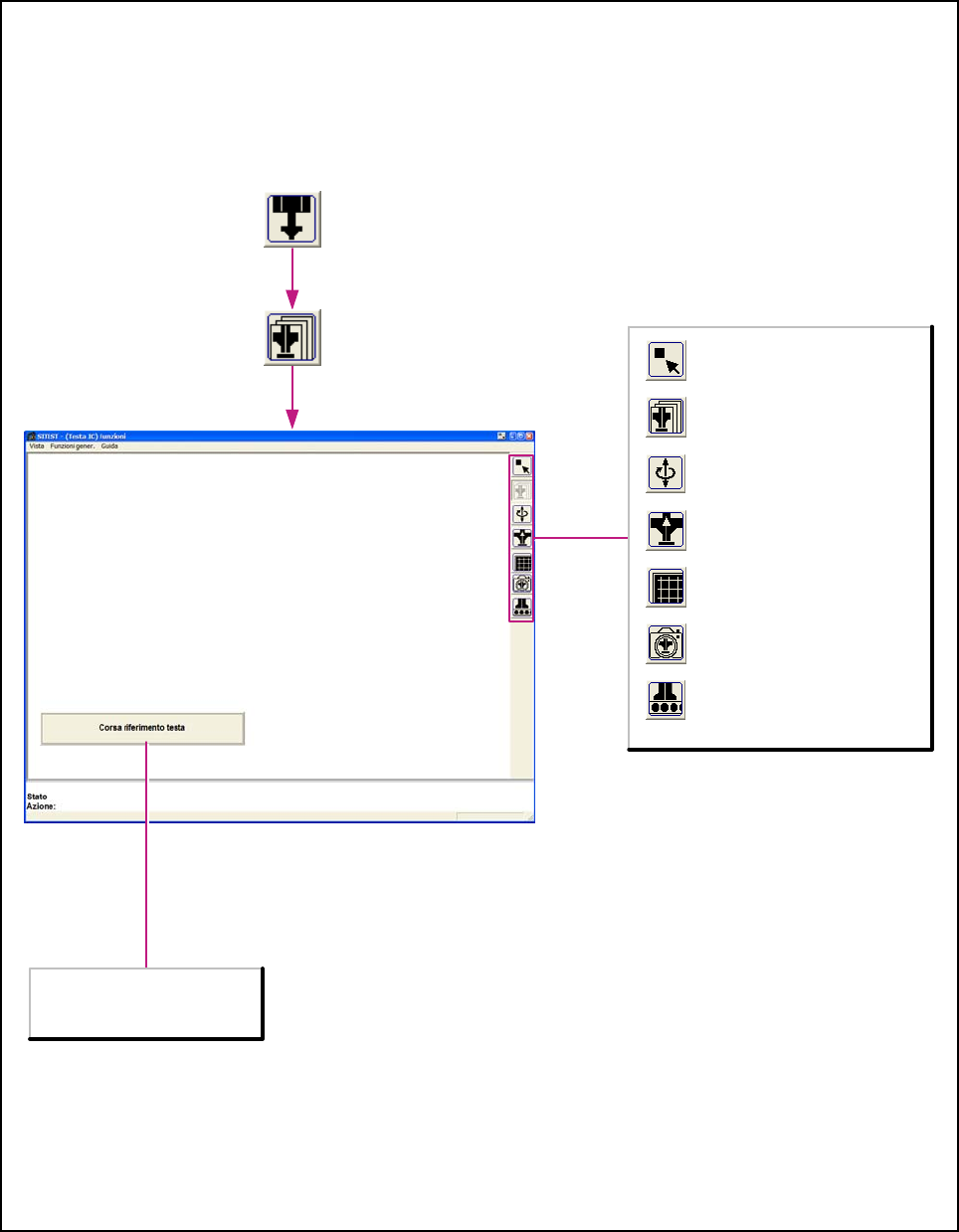

6.4.1.1 Testa IC – Funzioni
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni dello
scambiatore pipette testa IC.
Richiamo della vista funzioni
telecamera IC della testa IC.
Richiamo della vista funzioni
Mapping IC.
Richiamo della vista funzioni
della scheda testa sul circuito
di montaggio della testa IC.
Richiamo della vista funzioni
asse della testa IC.
Richiamo della vista funzioni
testa IC.
Corsa riferimento testa
esegue la corsa di riferimento
con tutti gli assi della testa IC.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.4 SIPLACE CF – Significato dei simboli sulla barra
53

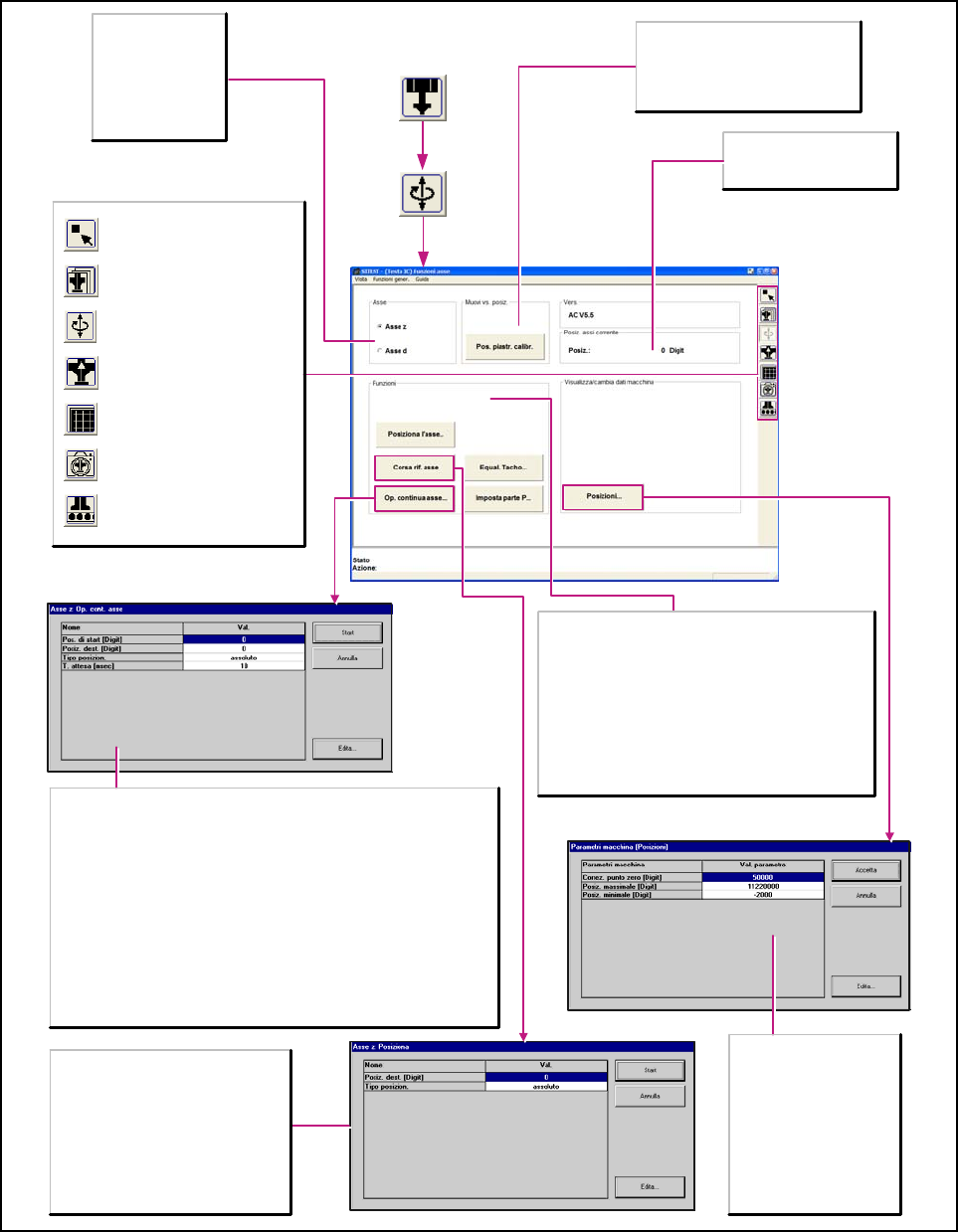

6.4.1.2 Testa IC – Funzioni assi
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni dello
scambiatore pipette testa IC.
Richiamo della vista funzioni
telecamera IC della testa IC.
Richiamo della vista funzioni
Mapping IC.
Richiamo della vista funzioni
della scheda testa sul circuito
di montaggio della testa IC.
Richiamo della vista funzioni
asse della testa IC.
Richiamo della vista funzioni
testa IC.
Asse
Asse z
attiva le funzioni per
impostare l’asse z.
Asse d
attiva le funzioni per
impostare l’asse d.
Pos. di start [Digit]
immissione della posizione di avvio richiesta per l’asse selezionato.
Posiz. dest. [Digit]
immissione della posizione di destinazione richiesta per l’asse selezionato.
Tipo posizion.
indica in che modo vada posizionato l’asse.
T. attesa [msec]
indica per quanto tempo durante l’operazione continua l’asse si trova sulla
posizione di start rispettivamente sulla posizione di destinazione.
Start
l’asse si movimenta in operazione continua tra la posizione di start e la posizione di
destinazione immesse.
Posiz. dest. [Digit]
immissione della posizione di destinazione
richiesta dell’asse selezionato.
Tipo posizion.
indica in che modo vada posizionato l’asse.
Start
l’asse avvia l’operazione continua con la
posizione di destinazione ed il tipo di
posizionamento indicati.
Correz. punto zero [Digit]
Corregge per il valore
prescritto il punto di
riferimento.
Posiz. massimale [Digit]
Indica la posizione massimale
raggiungibile dall’asse.
Posiz. minimale [Digit]
Indica la posizione minimale
raggiungibile dall’asse.
Funzioni
Corsa rif. testa
movimenta su corsa di riferimento l’asse attivo.
Equal. Tacho...
avvia l’operazione continua per impostare la velocità dell’asse
selezionato ed apre la finestra di dialogo equalizzazione
Tacho per la visualizzazione dei valori rilevati.
Imposta parte P...
apre la finestra di dialogo imposta parte P per prescrivere i
parametri necessari.
Muovere verso la posizione
Pos. piastr. calibr.
il portale attivo si movimenta ad alta
velocità con la testa IC sopra la
posizione della piastrina di calibratura.
Posizione asse corrente
visualizza in Digit la posizione
corrente dell’asse attivato.
