Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente Edizione 05/03 IT 6.2 SIPLACE CS – Si gnificato dei simboli sulla barra 45 6.2.6.2 Uscite 6 Figura 1 di 1 Bild 6 Commuta di nu…
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
44
6.2.6 Entrate/Uscite
6.2.6.1 Entrate
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
uscite.
Richiamo della vista delle
entrate.
Porta (Port)
1-6
mostra gli stati delle funzioni della porta 1-6.
Stato es.
visualizza lo stato esadecimale dei bits.
La funzione di ogni bit contenuto nella porta selezionata verrà indicato accanto al
campo "Port".Accanto ad ogni funzione è rappresentato simbolicamente un LED il cui
colore cambia da grigio a rosso quando viene letto lo stato del/dei singolo/i bit/bits.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
45
6.2.6.2 Uscite
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
uscite.
Richiamo della vista delle
entrate.
Porta (Port)
1-6
mostra gli stati delle funzioni della porta 1-6.
Stato es.
visualizza lo stato esadecimale dei bits.
La funzione di ogni bit contenuto nella porta
selezionata verrà indicato accanto al campo
"Port".Accanto ad ogni funzione è rappresentato
simbolicamente un LED il cui colore cambia da
grigio a rosso quando viene letto lo stato del/dei
singolo/i bit/bits.
T. attesa [msec]
qui si determina la durata dello stato
settato o risettato dei bits.Sul campo
immissione digitare il valore richiesto
entro i limiti dei valori indicati.
Uscite selezionate
Avviso:
Per poter attivare le seguenti funzioni, si
deve prima evidenziare il bit corrispondente.
Setta
settare i bits selezionati.
Elimina
risettare i bits selezionati.
Commuta
settare e risettare i bits selezionati.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.3 SIPLACE CS – Barra dei menu Edizione 05/03 IT
46

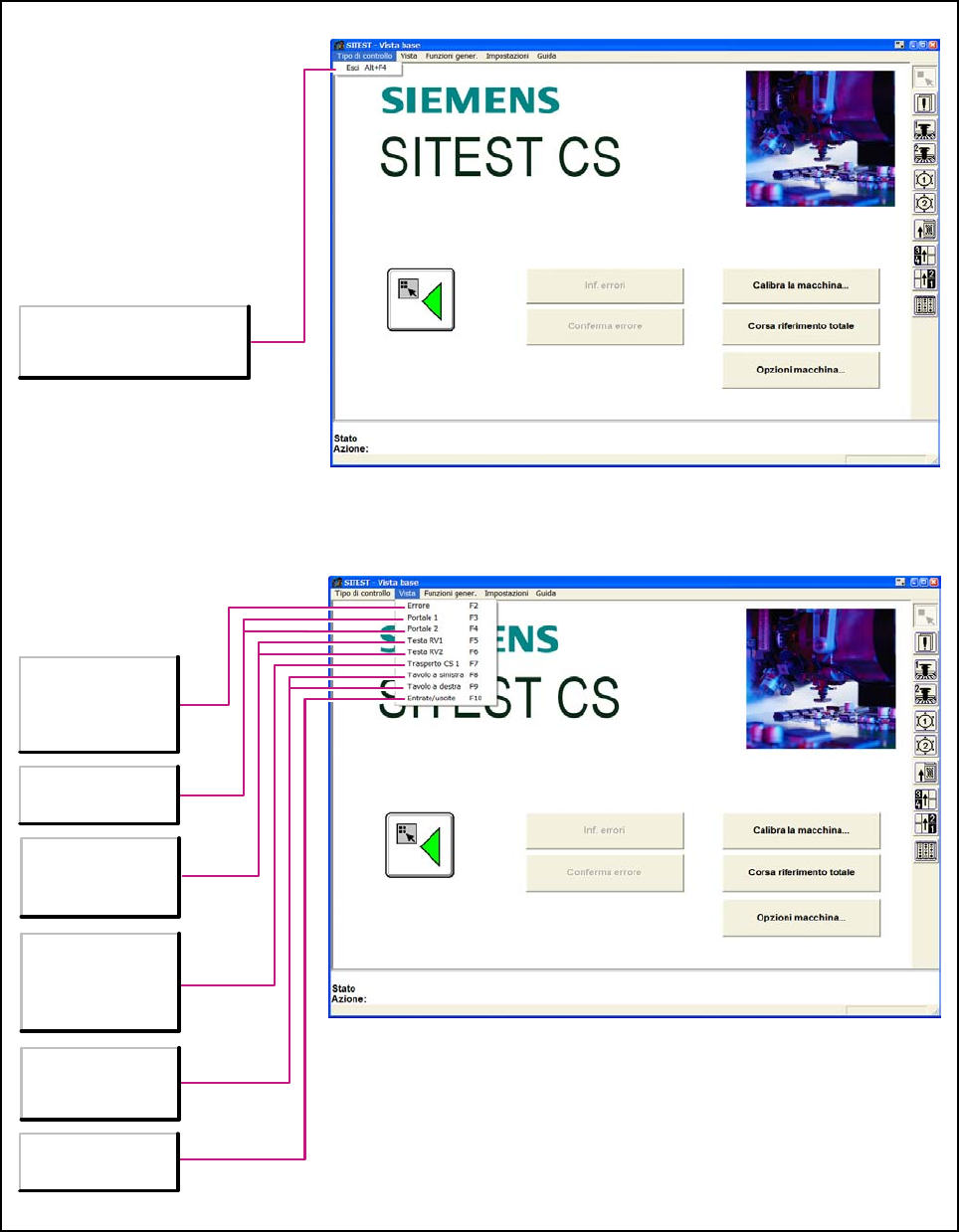

6.3 SIPLACE CS – Barra dei menu
6.3.1 Menu: Attività e Vista
6
Figura 1 di 1 Bild 6
Esci
Si annulla la elaborazione e si
esce dal programma di test
SITEST.
F2
Mostra la lista dei
messaggi di errore –
suddivisi in classi di
errori.
F3/F4
Richiamo delle
funzioni portale.
F5/F6
Richiamo delle
funzioni della testa a
revolver.
F7
Richiamo delle
funzioni trasporto
circuiti stampati.
F8/F9
Richiamo delle
funzioni del tavolo
CO.
F10
Mostra le entrate/
uscite Hardware.
