6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx 6.2 SIPLACE CS – Significato dei si mboli sulla barra Edizione 05/03 IT 38 6.2.3.6 T est a a revolver – Funzioni della telecam…
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
37
6.2.3.5 Testa a revolver – Funzioni Mapping
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Traccia di trasporto
Avviso:
La selezione della traccia di trasporto è
possibile solo in caso di trasporto doppio.
In caso di trasporto normale ci si muove
verso la traccia destra.
a destra
selezione della traccia di trasporto destra
a sinistra
selezione della traccia di trasporto sinistra
I valori x-ind, y-ind, xs[µm], ys[µm], xd[µm]
et yd[µm] descrivono il disallineamento della
piastrina Mapping dopo la corsa Mapping.
Mapping RV del portale selezionato
Esegui
esegue la corsa Mapping con il portale selezionato sulla
traccia di trasporto selezionata e – se conclusa con
successo – memorizza automaticamente i dati così rilevati.
Continua
continua il Mapping RV.
Mapping RV ambo portali (solo per SIPLACE CS)
Esegui
esegue la corsa Mapping con entrambi i portali sulla traccia
di trasporto selezionata e –se conclusa con successo –
memorizza automaticamente i dati così rilevati.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
38
6.2.3.6 Testa a revolver – Funzioni della telecamera RV
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Cicla stella
con questa funzione si può ciclare la stella. Facendo clic
sul pulsante di comando si avanza di un segmento. Le
posizioni dei singoli segmenti verranno visualizzate
graficamente sul monitor.
Calibra testa RV
determina i fattori di calibratura della telecamera RV,
l’offset segmento I (sopra) e l’offset segmento II (sotto).
Calibra offset seg. I/II singolarm.
determina la distanza del centro della telecamera RV
dall’asse di rotazione del segmento corrente.
Posiz. x [µm]
visualizza il valore in µm tra telecamera
RV e telecamera CS in direzione x.
Posiz. y [µm]
visualizza il valore in µm tra telecamera
RV e telecamera CS in direzione y.
perp.
l’impostazione dell’illuminazione su livello
perpendicolare è idonea all’illuminazione di
piedini riflettenti, componenti di ceramica e
corpi di componenti chiari.
pno
l’impostazione dell’illuminazione su livello
piano è idonea all’illuminazione dei BGAs,
µBGAs, Flip-Chips, J-Lead (PLCC), Melfs e
componenti con collegamenti convessi.
Segm.
visualizza il numero dei segmenti.
Delta x
visualizza il valore tra stella e
segmento in direzione x.
Delta y
visualizza il valore tra stella e
segmento in direzione y.
I valori ax, bx, cx, ay, by e cy descrivono
una matrice di trasformazione omogenea.
Trattasi della trasformazione del sistema
coordinate macchina [Digit] in relazione alla
telecamera [Pixel].
Metro raffigurazione X/Y [nm/Pixel]
mostra il calcolo dei valori xµ/yµ. Sono le
dimensioni dei Pixel in [nm] che si
riferiscono all’asse della macchina.
Angolo [1/100*]
visualizza la rotazione della telecamera
rispetto al sistema coordinate di macchina.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
39

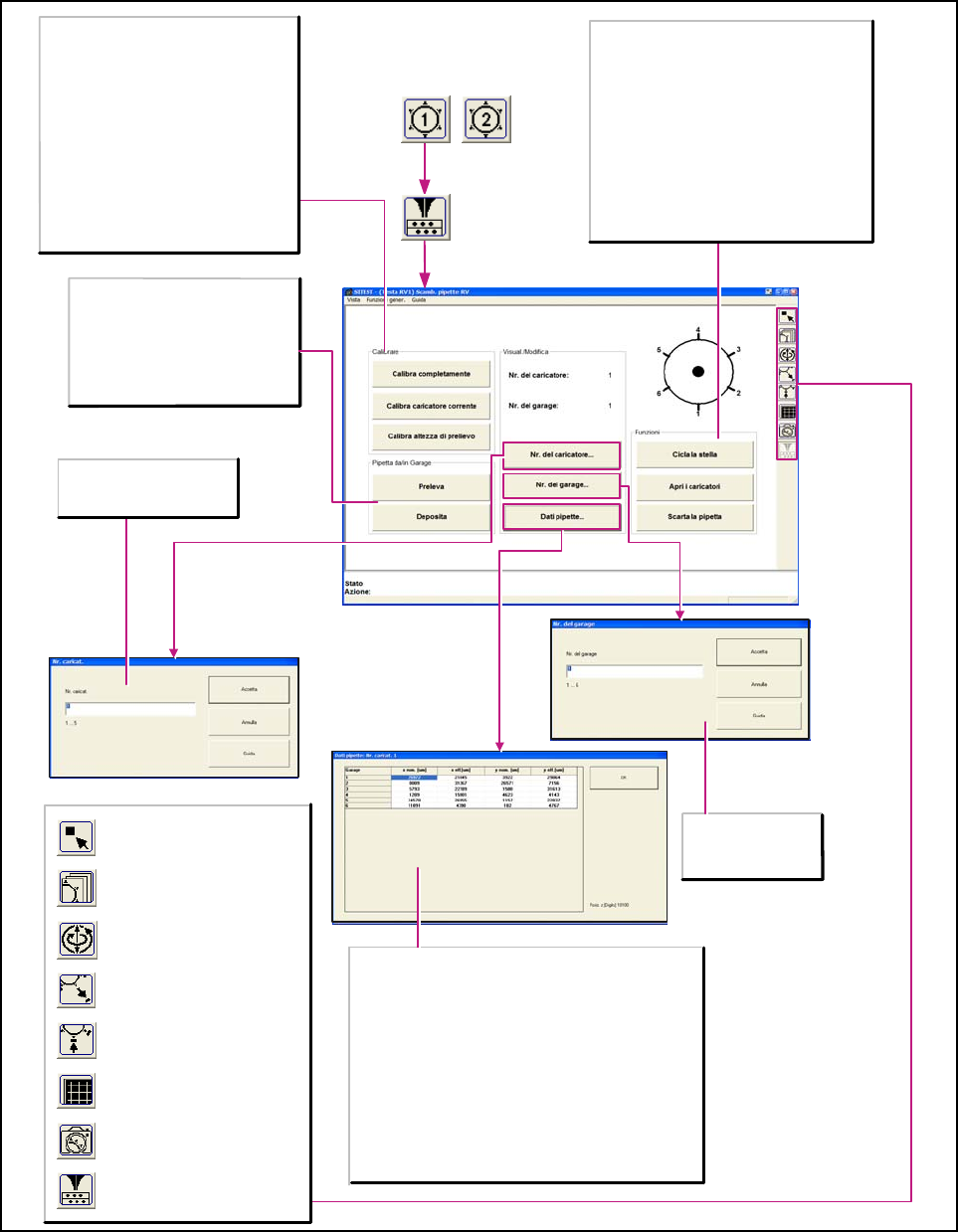

6.2.3.7 Testa a revolver – Funzioni scambiatore pipette
6
Figura 1 di 1 Bild 6
6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Funzioni
Cicla la stella
con questa funzione si può ciclare la stella. Ad
ogni clic sul pulsante di comando si avanza di
un segmento. Le posizioni dei singoli segmenti
verranno visualizzate graficamente sul monitor.
Apri i caricatori
apre (movimenta) la chiusura e allenta così il
bloccaggio delle pipette.
Scarta la pipetta
posiziona la pipetta sul box di scarto e la fa in
seguito scivolare via. Con queste funzioni si
possono ad es. rimuovere pipette difettose.
Calibrare
Calibra completamente
la telecamera CS si movimenta sulle fiducial
posizione dei caricatori e ne misura le
posizioni x ed y.
Calibra caricatore corrente
la telecamera CS si movimenta sulle fiducial
posizione del caricatore selezionato e ne
misura le posizioni x ed y.
Calibra altezza di prelievo
rileva la posizione z corrente della pipetta
nel caricatore e determina con ciò l’altezza
di prelievo della pipetta per il caricatore
selezionato.
Pipette da/in Garage
Preleva
preleva la pipetta dal garage
selezionato del caricatore selezionato.
Deposita
deposita la pipetta nel garage
selezionato del caricatore selezionato.
Nr. caricat.
sul campo immissione
digitare il caricatore richiesto.
Garage
visualizza il numero del garage.
x nom. [µm]
visualizza le posizioni x prescritte del caricatore selezionato.
x eff. [µm]
visualizza le posizioni x del caricatore selezionato accertate
con la calibratura.
y nom. [µm]
visualizza le posizioni y prescritte del caricatore selezionato.
y eff. [µm]
visualizza le posizioni x del caricatore selezionato accertate
con la calibratura.
Nr. del garage
sul campo immissione
digitare il garage
pipetta richiesto.
