Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente Edizione 05/03 IT 6.2 SIPLACE CS – Si gnificato dei simboli sulla barra 23 6.2.1 Visualizzazione degli errori 6 Figura 1 di 1 …
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
22
6.2 SIPLACE CS – Significato dei simboli sulla barra
6
Figura 1 di 1 Bild 6
Errori
Richiamo della
visualizzazione degli
errori generali.
Richiamo della
visualizzazione degli
errori di trasporto.
Richiamo della
visualizzazione degli
errori di macchina.
Richiamo della
visualizzazione degli
errori di traccia.
Commuta di
nuovo sulla
vista base.
Portale 1 e 2
Richiamo della vista funzioni
telecamera CS del portale.
Richiamo della vista funzioni
Mapping CS del portale.
Richiamo della vista funzioni di
calibratura del portale.
Richiamo della vista funzioni
asse del portale.
Richiamo della vista funzioni
portale.
Testa a revolver 1 e 2
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Entrate/uscite
Richiamo della vista delle
uscite.
Richiamo della vista delle
entrate.
Tavolo CO
Richiamo della vista
calibratura della posizione
di prelievo del tavolo CO.
Richiamo della vista
funzioni tavolo CO.
Trasporto CS
Richiamo della vista
impostazioni della larghezza
catena convogliatore.
Richiamo della vista funzioni
trasporto circuito stampato.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
23
6.2.1 Visualizzazione degli errori
6
Figura 1 di 1 Bild 6
6
Rimuovi tutti
rimuove tutti i
messaggi di errore
compresi nella classe
errori al momento
visualizzata.
Richiamo della
visualizzazione degli
errori di traccia.
Richiamo della
visualizzazione degli
errori di macchina.
Richiamo della
visualizzazione degli
errori di trasporto.
Richiamo della
visualizzazione degli
errori generali.
Commuta di nuovo
sulla vista base.
Descrizione della tabella:
Nr.
indica i numeri d’errore dei singoli errori.
Nome CO
indica i nomi dei componenti a proposito dei quali si è
verificato l’errore.
Posto
indica il posto corrispondente del componente.
Tr/Sc/Pi
indica la traccia, lo scomparto e il piano del
componente.
Seg.
indica il segmento con il quale è stato montato il
componente.
CE
conteggia il verificarsi di uno stesso errore.
Tsto
testo di descrizione dell’errore verificatosi.
Inf. error
avvia un Sistema di guida
che indica probabili cause di
un errore selezionato e le
misure per rimuoverlo.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
24

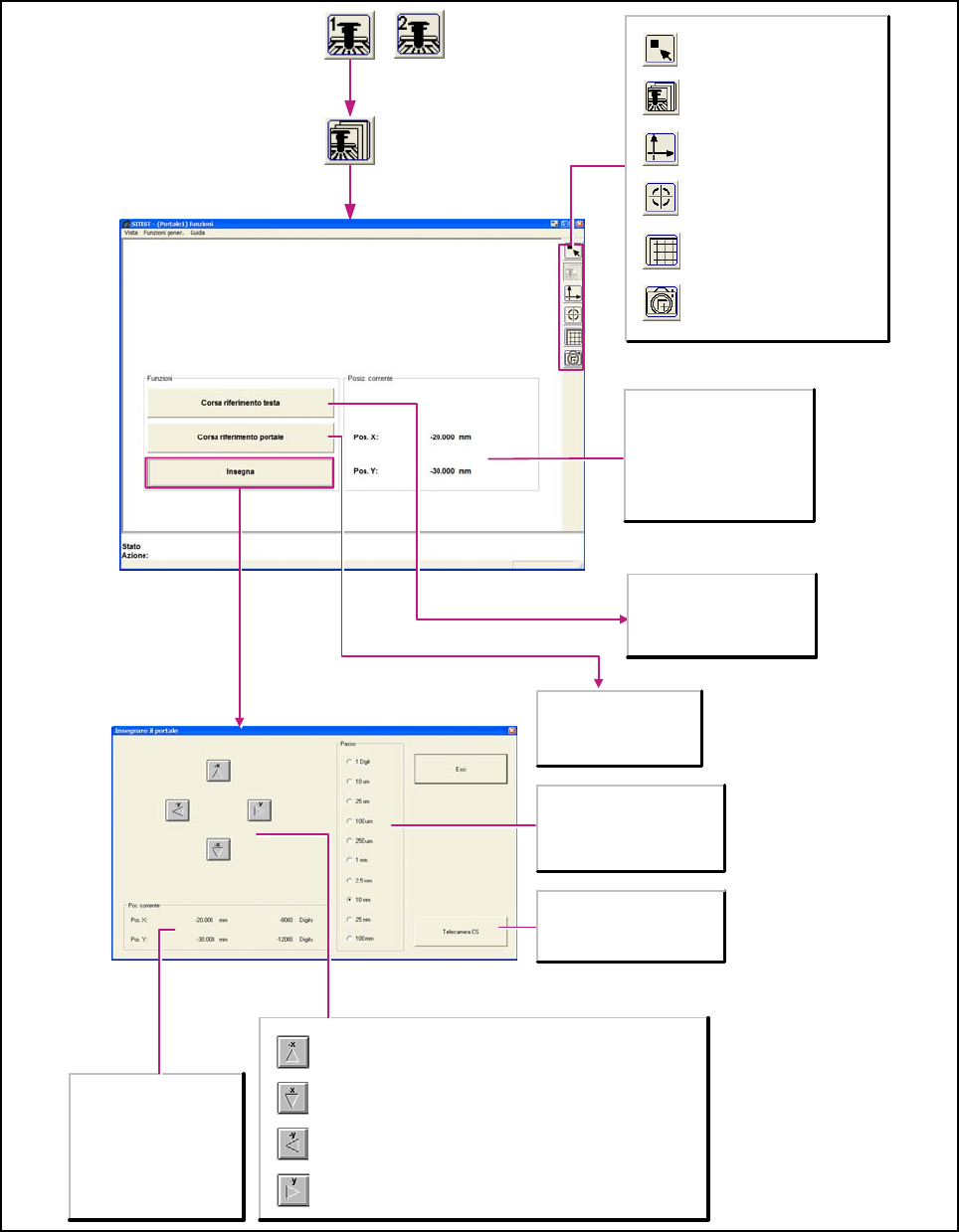

6.2.2 Portali
6.2.2.1 Portale – Funzioni
6
Figura 1 di 1 Bild 6
6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
portale.
Richiamo della vista funzioni
asse del portale.
Richiamo della vista funzioni di
calibratura del portale.
Richiamo della vista funzioni
Mapping CS del portale.
Richiamo della vista funzioni
telecamera CS del portale.
Posizione corrente
Pos. X
visualizza la posizione x
corrente del singolo portale.
Pos. Y
visualizza la posizione y
corrente del singolo portale.
Pos. X
visualizza la posizione x
verso la quale ci si muove
insegnando il portale relativo.
Pos. Y
visualizza la posizione y
verso la quale ci si muove
insegnando il portale relativo.
ogni volta che si aziona il pulsante di comando, il portale attivo si
movimenta di un passo - pari alla larghezza passo selezionata - in
direzione x positiva.
ogni volta che si aziona il pulsante di comando, il portale attivo si
movimenta di un passo – pari alla larghezza passo selezionata – in
direzione x negativa.
ogni volta che si aziona il pulsante di comando, il portale attivo si
movimenta di un passo – pari alla larghezza passo selezionata – in
direzione y positiva.
ogni volta che si aziona il pulsante di comando, il portale attivo si
movimenta di un passo – pari alla larghezza passo selezionata – in
direzione y negativa.
Passo
per movimentare il portale
si può attivare la larghezza
del passo richiesto su una
determinata risoluzione.
Telecamera CS
commuta la visualizzazione a
monitor sulla telecamera CS.
Corsa riferimento portale
esegue la corsa di
riferimento con tutti gli
assi del portale.
Corsa riferimento testa
esegue la corsa di riferimento
con tutti gli assi della testa a
revolver e della testa IC.
(solo in caso di 80F)
