Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente Edizione 05/03 IT 6.4 SIPLACE CF – Si gnificato dei simboli sulla barra 65 6.4.2.3.4 Impost azioni dell’asse elevatore 6 Figur…
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.4 SIPLACE CF – Significato dei simboli sulla barra Edizione 05/03 IT
64
6.4.2.3 SAV – Impostazioni
6.4.2.3.3 Impostazioni dell’asse di alimentazione
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista entrate dello
Scambiatore Automatico Vassoi.
Richiamo della vista funzioni dati
macchina dello Scambiatore
Automatico Vassoi.
Richiamo della vista impostazioni
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni asse
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni dello
Scambiatore Automatico Vassoi.
Controlla posizione
I. fine corsa +
movimenta l’asse di alimentazione
sull’interruttore di fine corsa della
posizione massimale.
I. fine corsa -
movimenta l’asse di alimentazione
sull’interruttore di fine corsa della
posizione minimale.
Bero riferim.
controlla la posizione del Bero di
riferimento.
Posiz. [Digit]
sul campo immissione immettere il
valore richiesto entro i valori limiti
indicati.
Esci
chiude la finestra di dialogo ed
accetta i valori verso i quali ci
si è mossi insegnando.
Passo
si può attivare il passo richiesto su
una determinata risoluzione per
movimentare l’asse di alimentazione
e d'elevatore.
apre la finestra di dialogo
asse di alim. per
l’immissione della
posizione corrente che
accetterà poi come
posizione di consegna.
apre la finestra di dialogo
asse di alim. per la
correzione del punto zero
che accetterà poi come
posizione del punto zero.
ogni volta che si aziona il pulsante di comando, l’asse di
alimentazione si movimenta orizzontalmente di un passo
pari alla larghezza del passo selezionata (in posizione di
prelievo nella macchina).
ogni volta che si aziona il pulsante di comando, l’asse di
alimentazione si movimenta orizzontalmente di un passo
pari alla larghezza del passo selezionata (torna nello SAV).
Posizione corrente
Pos.
visualizza la posizione verso la
quale ci si è mossi nell’insegnare
l’asse di alimentazione o
d'elevatore.
Misura
rileva la posizione
di consegna e la
memorizza.
Asse
Asse di alim.
attiva le funzioni per le impostazioni
dell’asse di alimentazione.
Asse elev.
attiva le funzioni per le impostazioni
dell’asse d'elevatore. Selezionando
l’asse d'elevatore verranno
disattivate tutte le funzioni della
posizione di consegna.
Selezionato asse di alim.?
Info
Posiz. corrente
visualizza in Digit la posizione
corrente dell’asse attivata.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.4 SIPLACE CF – Significato dei simboli sulla barra
65
6.4.2.3.4 Impostazioni dell’asse elevatore
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista entrate dello
Scambiatore Automatico Vassoi.
Richiamo della vista funzioni dati
macchina dello Scambiatore
Automatico Vassoi.
Richiamo della vista impostazioni
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni asse
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni dello
Scambiatore Automatico Vassoi.
Info
Posiz. corrente
visualizza in Digit la posizione
corrente dell’asse attivata.
Selezionato asse d'elevatore?
Asse
Asse di alim.
attiva le funzioni per le impostazioni
dell’asse di alimentazione.
Asse elev.
attiva le funzioni per le impostazioni
dell’asse d'elevatore. Selezionando
l’asse d'elevatore verranno
disattivate tutte le funzioni della
posizione di consegna.
Posizione corrente
Pos.
visualizza la posizione verso la
quale ci si è mossi nell’insegnare
l’asse di alimentazione o
d'elevatore.
ogni volta che si aziona il pulsante di comando, l’asse
d'elevatore si movimenta verticalmente in giù di un passo
pari alla larghezza del passo selezionata.
ogni volta che si aziona il pulsante di comando, l’asse
d'elevatore si movimenta verticalmente in su di un passo
pari alla larghezza del passo selezionata
Esci
chiude la finestra di dialogo ed
accetta i valori verso i quali ci
si è mossi insegnando.
Passo
si può attivare il passo richiesto su
una determinata risoluzione per
movimentare l’asse di alimentazione
e d'elevatore.
apre la finestra di dialogo
asse d'elevatore per la
correzione del punto zero
che accetterà poi come
posizione del punto zero.
Controlla posizione
I. fine corsa +
movimenta l’asse d’elevatore
sull’interruttore di fine corsa della
posizione massimale.
I. fine corsa -
movimenta l’asse d’elevatore
sull’interruttore di fine corsa della
posizione minimale.
Bero riferim.
controlla la posizione del Bero di
riferimento.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.4 SIPLACE CF – Significato dei simboli sulla barra Edizione 05/03 IT
66

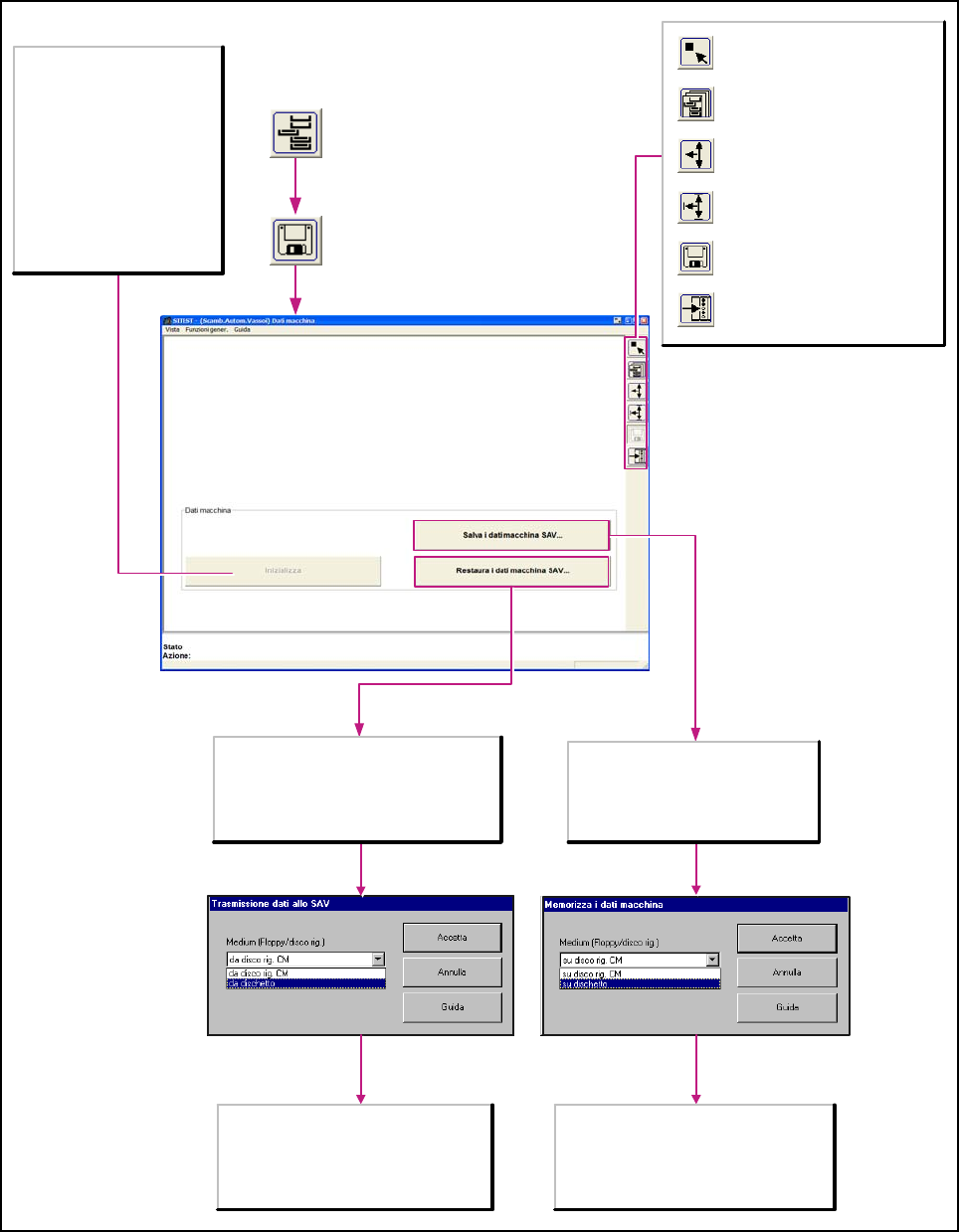

6.4.2.4 SAV – Dati macchina
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista entrate dello
Scambiatore Automatico Vassoi.
Richiamo della vista funzioni dati
macchina dello Scambiatore
Automatico Vassoi.
Richiamo della vista impostazioni
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni asse
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni dello
Scambiatore Automatico Vassoi.
apre la finestra di dialogo memorizza
dati macchina per memorizzare i dati
macchina SAV sul disco rigido del
Calcolatore CM della stazione sul File
WPW1.MA nella Directory D:\DAT o su
un dischetto del Calcolatore stazione.
Medium [Floppy/disco rig.]
sono a disposizione le seguenti possibilità:
- o sul disco rigido CM della stazione sul File
WPW1.MA nella Directory D:\DAT
- o su dischetto del Calcolatore stazione
apre la finestra di dialogo trasmissione dati allo
SAV per copiare dal disco rigido del
Calcolatore CM o da un dischetto del
Calcolatore stazione i dati macchina dello SAV
sulla memoria bufferizzata a batteria del
componente RAM.
Medium [Floppy/disco rig.]
sono a disposizione le seguenti possibilità:
- o dal disco rigido CM della stazione al File
WPW1.MA nella Directory D:\DAT
- o da dischettto del Calcolatore stazione
Dati macchina
Inizializza
trasmette alla memoria del
componente RAM i dati
macchina archiviati sul Software.
Attenzione
Tutti i dati macchina rilevati che
si trovano sulla memoria del
componente RAM bufferizzato a
batteria verranno ricoperti con i
dati macchina standard archiviati
sul Software e non saranno
quindi più disponibili.
