6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx 6.4 SIPLACE CF – Significato dei si mboli sulla barra Edizione 05/03 IT 66 6.4.2.4 SA V – Dati macchina 6 Figura 1 di 1 Bild 6…
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.4 SIPLACE CF – Significato dei simboli sulla barra
65
6.4.2.3.4 Impostazioni dell’asse elevatore
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista entrate dello
Scambiatore Automatico Vassoi.
Richiamo della vista funzioni dati
macchina dello Scambiatore
Automatico Vassoi.
Richiamo della vista impostazioni
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni asse
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni dello
Scambiatore Automatico Vassoi.
Info
Posiz. corrente
visualizza in Digit la posizione
corrente dell’asse attivata.
Selezionato asse d'elevatore?
Asse
Asse di alim.
attiva le funzioni per le impostazioni
dell’asse di alimentazione.
Asse elev.
attiva le funzioni per le impostazioni
dell’asse d'elevatore. Selezionando
l’asse d'elevatore verranno
disattivate tutte le funzioni della
posizione di consegna.
Posizione corrente
Pos.
visualizza la posizione verso la
quale ci si è mossi nell’insegnare
l’asse di alimentazione o
d'elevatore.
ogni volta che si aziona il pulsante di comando, l’asse
d'elevatore si movimenta verticalmente in giù di un passo
pari alla larghezza del passo selezionata.
ogni volta che si aziona il pulsante di comando, l’asse
d'elevatore si movimenta verticalmente in su di un passo
pari alla larghezza del passo selezionata
Esci
chiude la finestra di dialogo ed
accetta i valori verso i quali ci
si è mossi insegnando.
Passo
si può attivare il passo richiesto su
una determinata risoluzione per
movimentare l’asse di alimentazione
e d'elevatore.
apre la finestra di dialogo
asse d'elevatore per la
correzione del punto zero
che accetterà poi come
posizione del punto zero.
Controlla posizione
I. fine corsa +
movimenta l’asse d’elevatore
sull’interruttore di fine corsa della
posizione massimale.
I. fine corsa -
movimenta l’asse d’elevatore
sull’interruttore di fine corsa della
posizione minimale.
Bero riferim.
controlla la posizione del Bero di
riferimento.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.4 SIPLACE CF – Significato dei simboli sulla barra Edizione 05/03 IT
66
6.4.2.4 SAV – Dati macchina
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista entrate dello
Scambiatore Automatico Vassoi.
Richiamo della vista funzioni dati
macchina dello Scambiatore
Automatico Vassoi.
Richiamo della vista impostazioni
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni asse
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni dello
Scambiatore Automatico Vassoi.
apre la finestra di dialogo memorizza
dati macchina per memorizzare i dati
macchina SAV sul disco rigido del
Calcolatore CM della stazione sul File
WPW1.MA nella Directory D:\DAT o su
un dischetto del Calcolatore stazione.
Medium [Floppy/disco rig.]
sono a disposizione le seguenti possibilità:
- o sul disco rigido CM della stazione sul File
WPW1.MA nella Directory D:\DAT
- o su dischetto del Calcolatore stazione
apre la finestra di dialogo trasmissione dati allo
SAV per copiare dal disco rigido del
Calcolatore CM o da un dischetto del
Calcolatore stazione i dati macchina dello SAV
sulla memoria bufferizzata a batteria del
componente RAM.
Medium [Floppy/disco rig.]
sono a disposizione le seguenti possibilità:
- o dal disco rigido CM della stazione al File
WPW1.MA nella Directory D:\DAT
- o da dischettto del Calcolatore stazione
Dati macchina
Inizializza
trasmette alla memoria del
componente RAM i dati
macchina archiviati sul Software.
Attenzione
Tutti i dati macchina rilevati che
si trovano sulla memoria del
componente RAM bufferizzato a
batteria verranno ricoperti con i
dati macchina standard archiviati
sul Software e non saranno
quindi più disponibili.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.4 SIPLACE CF – Significato dei simboli sulla barra
67

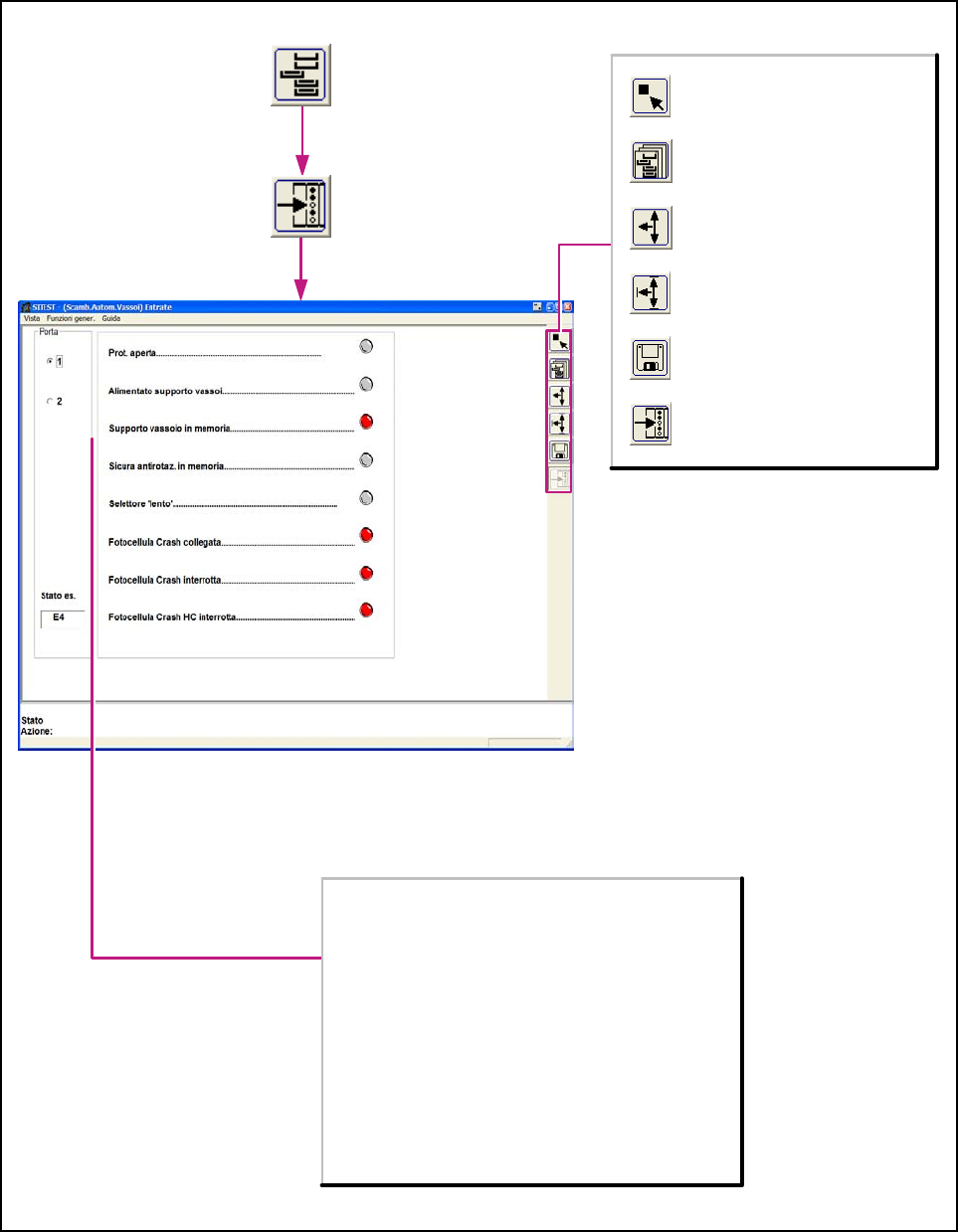

6.4.2.5 SAV – Entrate
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista entrate dello
Scambiatore Automatico Vassoi.
Richiamo della vista funzioni dati
macchina dello Scambiatore
Automatico Vassoi.
Richiamo della vista impostazioni
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni asse
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni dello
Scambiatore Automatico Vassoi.
Porta (Port)
1
mostra gli stati delle funzioni della porta 1.
2
mostra gli stati delle funzioni della porta 2.
Stato es.
visualizza lo stato esadecimale dei bits.
La funzione di ciascun bit compreso nella porta selezionata
viene visualizzata accanto al campo "Port".Accanto ad ogni
funzione è rappresentato graficamente un LED che cambia
colore da grigio a rosso quando viene letto lo stato del/i
singolo/i bit/bits.
