Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente Edizione 05/03 IT 6.2 SIPLACE CS – Si gnificato dei simboli sulla barra 33 6.2.3.2.2 T esta a revolver – Funzioni dell’asse d …
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
32
6.2.3.2.1 Testa a revolver – Funzioni dell’asse z
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Funzioni generali
Pos. piastr. calibr.
nell’impostare la parte P dell’asse z, il portale
attivo si muove verso la posizione della
piastrina di calibratura e porta poi l’asse z in
operazione continua nella tasca di calibratura.
Cicla stella
con questa funzione si può ciclare la stella.
Ad ogni clic sul pulsante di comando si
avanza di un segmento. Le posizioni dei
singoli segmenti verranno visualizzate
graficamente sul monitor.
Selezionato asse z?
Pos. di start [Digit]
posiziona l’asse selezionato sulla posizione di avvio prescritta.
Posiz. dest. [Digit]
posiziona l’asse selezionato sulla posizione di destinazione prescritta.
Tipo posizion.
indica in che modo vada posizionato l’asse.
T. attesa [msec]
indica per quanto tempo durante l’operazione continua l’asse si trova
sulla posizione di start rispettivamente di destinazione.
OK
chiude la finestra di dialogo e avvia l’operazione continua per
l’impostazione del Tacho.
Edita e parametri necessari.
Posizione z su [Digit]
Forza in giù
Forza in su
Forza ridotta in giù
Forza ridotta in su
Tipo posizionam. in giù
Tipo posizionam. in su
T. attesa giù [msec]
T. attesa su [msec]
Via derivata
Grado forza in giù
Grado forza in su
Start
l’asse si movimenta in operazione continua
tra la posizione di avvio e la posizione di
destinazione immesse.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
33
6.2.3.2.2 Testa a revolver – Funzioni dell’asse dp
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Funzioni generali
Pos. piastr. calibr.
nell’impostare la parte P dell’asse z, il portale
attivo si muove verso la posizione della
piastrina di calibratura e porta poi l’asse z in
operazione continua nella tasca di calibratura.
Cicla stella
con questa funzione si può ciclare la stella.
Ad ogni clic sul pulsante di comando si
avanza di un segmento. Le posizioni dei
singoli segmenti verranno visualizzate
graficamente sul monitor.
Selezionato asse dp?
Avvia l’operazione continua per
l’impostazione della velocità
dell’asse dp ed apre la finestra di
dialogo equalizzazione tacho per la
visualizzazione dei valori rilevati.
A seconda del gruppo parametri
impostato la distanza di posizionamento
verrà o aumentata o diminuita.
Imposta il gruppo parametri richiesto da
1 a 10 e visualizza i valori rilevati per
- posizione di start
- posizione di destinazione
- distanza di traslazione
- tempo di attesa.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
34

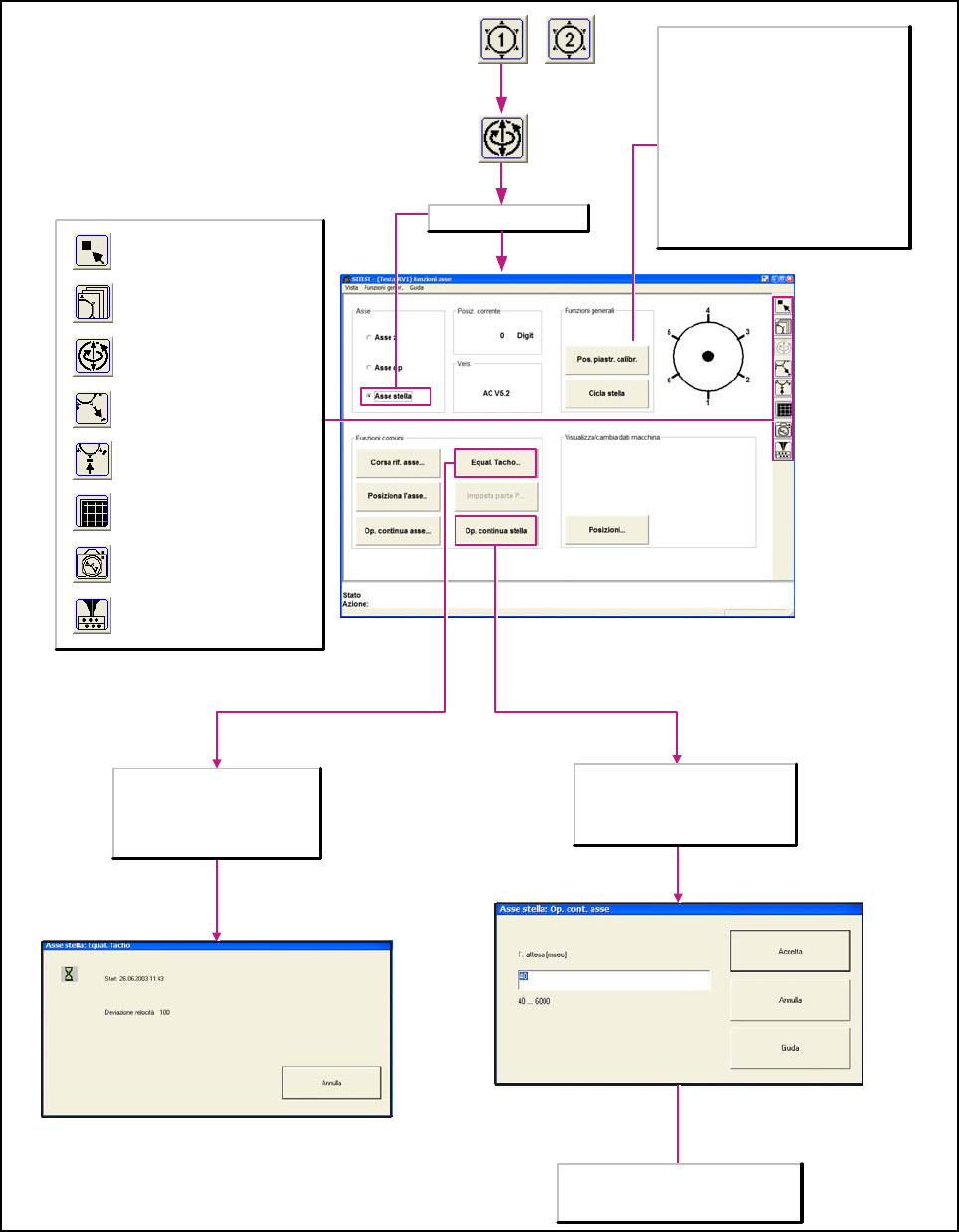

6.2.3.2.3 Testa a revolver – Funzioni dell’asse stella
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Funzioni generali
Pos. piastr. calibr.
nell’impostare la parte P dell’asse z, il
portale attivo si muove verso la posizione
della piastrina di calibratura e porta poi
l’asse z in operazione continua nella tasca
di calibratura.
Cicla stella
con questa funzione si può ciclare la stella.
Ad ogni clic sul pulsante di comando si
avanza di un segmento. Le posizioni dei
singoli segmenti verranno visualizzate
graficamente sul monitor.
Selezionato asse stella?
Avvia l’operazione continua per
l’impostazione della velocità
dell’asse stella ed apre la finestra
di dialogo equalizzazione tacho per
la visualizzazione dei valori rilevati.
Apre la finestra di dialogo operazione
continua asse per la prescrizione del
tempo di attesa dell’operazione
continua e per ciclare l’asse stella in
operazione continua.
T. attesa [msec]
sul campo immissione digitare il valore
richiesto entro i valori limiti indicati.
