6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx 6.2 SIPLACE CS – Significato dei si mboli sulla barra Edizione 05/03 IT 34 6.2.3.2.3 T est a a revolver – Funzioni dell’asse s…
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
33
6.2.3.2.2 Testa a revolver – Funzioni dell’asse dp
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Funzioni generali
Pos. piastr. calibr.
nell’impostare la parte P dell’asse z, il portale
attivo si muove verso la posizione della
piastrina di calibratura e porta poi l’asse z in
operazione continua nella tasca di calibratura.
Cicla stella
con questa funzione si può ciclare la stella.
Ad ogni clic sul pulsante di comando si
avanza di un segmento. Le posizioni dei
singoli segmenti verranno visualizzate
graficamente sul monitor.
Selezionato asse dp?
Avvia l’operazione continua per
l’impostazione della velocità
dell’asse dp ed apre la finestra di
dialogo equalizzazione tacho per la
visualizzazione dei valori rilevati.
A seconda del gruppo parametri
impostato la distanza di posizionamento
verrà o aumentata o diminuita.
Imposta il gruppo parametri richiesto da
1 a 10 e visualizza i valori rilevati per
- posizione di start
- posizione di destinazione
- distanza di traslazione
- tempo di attesa.
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.2 SIPLACE CS – Significato dei simboli sulla barra Edizione 05/03 IT
34
6.2.3.2.3 Testa a revolver – Funzioni dell’asse stella
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Funzioni generali
Pos. piastr. calibr.
nell’impostare la parte P dell’asse z, il
portale attivo si muove verso la posizione
della piastrina di calibratura e porta poi
l’asse z in operazione continua nella tasca
di calibratura.
Cicla stella
con questa funzione si può ciclare la stella.
Ad ogni clic sul pulsante di comando si
avanza di un segmento. Le posizioni dei
singoli segmenti verranno visualizzate
graficamente sul monitor.
Selezionato asse stella?
Avvia l’operazione continua per
l’impostazione della velocità
dell’asse stella ed apre la finestra
di dialogo equalizzazione tacho per
la visualizzazione dei valori rilevati.
Apre la finestra di dialogo operazione
continua asse per la prescrizione del
tempo di attesa dell’operazione
continua e per ciclare l’asse stella in
operazione continua.
T. attesa [msec]
sul campo immissione digitare il valore
richiesto entro i valori limiti indicati.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.2 SIPLACE CS – Significato dei simboli sulla barra
35

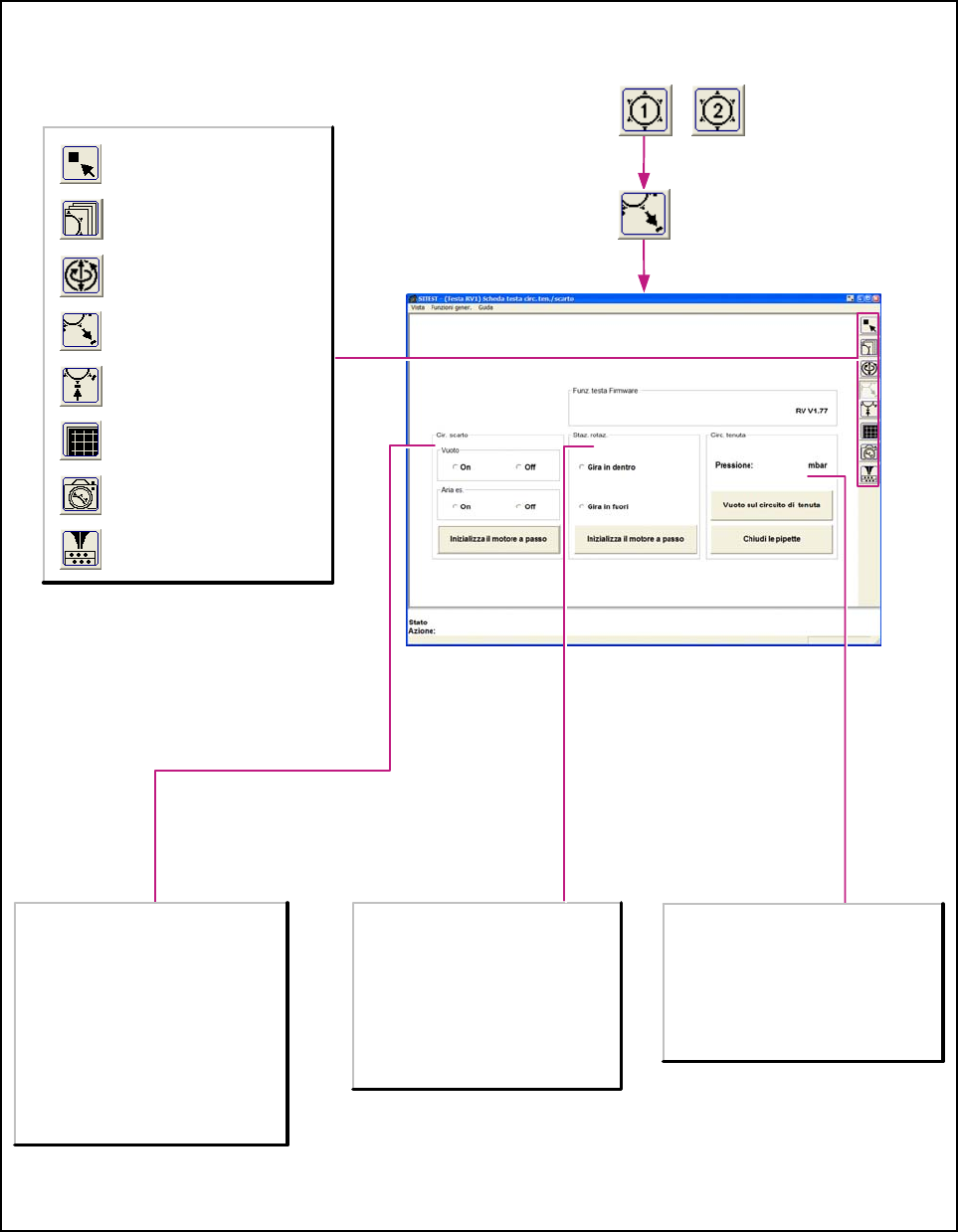

6.2.3.3 Testa a revolver – Funzioni nel circuito di tenuta e scarto
6
Figura 1 di 1 Bild 6
Commuta di nuovo sulla vista
base.
Richiamo della vista funzioni
dello scambiatore pipette RV.
Richiamo della vista delle
funzioni telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni
testa a revolver sul circuito di
montaggio e prelievo.
Richiamo della vista funzioni
della testa a revolver sul circuito
di tenuta e scarto.
Richiamo della vista funzioni
assi della testa a revolver.
Richiamo della vista funzioni
della testa a revolver.
Circuito di scarto
Vuoto
On/Off
accende/spegne il vuoto sul circuito di
scarto.
Aria esausta
On/Off
accende/spegne l’aria esausta sul circuito
di scarto.
Inizializza motore a passo
muove il motore a passo su una posizione
di riferimento definita. La punteria della
valvola si trova poi su aria esausta.
Stazione di rotazione
Gira in dentro
viene attivato l’orientamento in dentro del
comando dp. Con ciò si gira la bussola.
Gira in fuori
viene attivato l’orientamento in fuori del
comando dp. Con ciò si gira la bussola.
Inizializza motore a passo
orienta in dentro e in fuori la stazione dp.
Circuito di tenuta
Vuoto su circ. ten.
controlla tutto il vuoto sul circuito di
tenuta.Il valore misurato verrà visualizzato
al di sopra del pulsante di comando.
Chiudi pipette
chiude il vuoto delle pipette sul circuito di
tenuta.
