6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx 6.3 SIPLACE CS – Barra dei menu Edizione 05/03 IT 50 6.3.4 Menu: Guida 6 Figura 1 di 1 Bild 6 Apre il sommario della G uida On…
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.3 SIPLACE CS – Barra dei menu
49
6.3.3.1 Configurazione macchina SIPLACE CS
6
Figura 1 di 1 Bild 6
Visualizza la configurazione
macchina corrente e la può
modificare se necessario.
Modo trasporto
- CS norm. (fino a 460 mm)
- CS lungo (fino a 508 mm)
Lato trasporto fisso
- a sinistra
- a destra
Centrag. sostr. ceramico
- ness.
- Staz. centraggio meccanico
- Illuminazione obliqua
- meccanica e obliqua
6 SITEST – Schemi riassuntivi dell’interfaccia utente Manuale software SITEST versione 101.xx
6.3 SIPLACE CS – Barra dei menu Edizione 05/03 IT
50
6.3.4 Menu: Guida
6
Figura 1 di 1 Bild 6
Apre il sommario della Guida
Online.
Descrizione dei comandi
eseguibili sulla finestra di volta
in volta corrente. Richiamo
della Guida contestuale
premendo su <Alt> <F1>.
Mostra le informazioni
sulla versione
corrente.
Mostra le informazioni sui sottosistemi
con le relative definizioni della
versione.
Manuale software SITEST versione 101.xx 6 SITEST – Schemi riassuntivi dell’interfaccia utente
Edizione 05/03 IT 6.4 SIPLACE CF – Significato dei simboli sulla barra
51

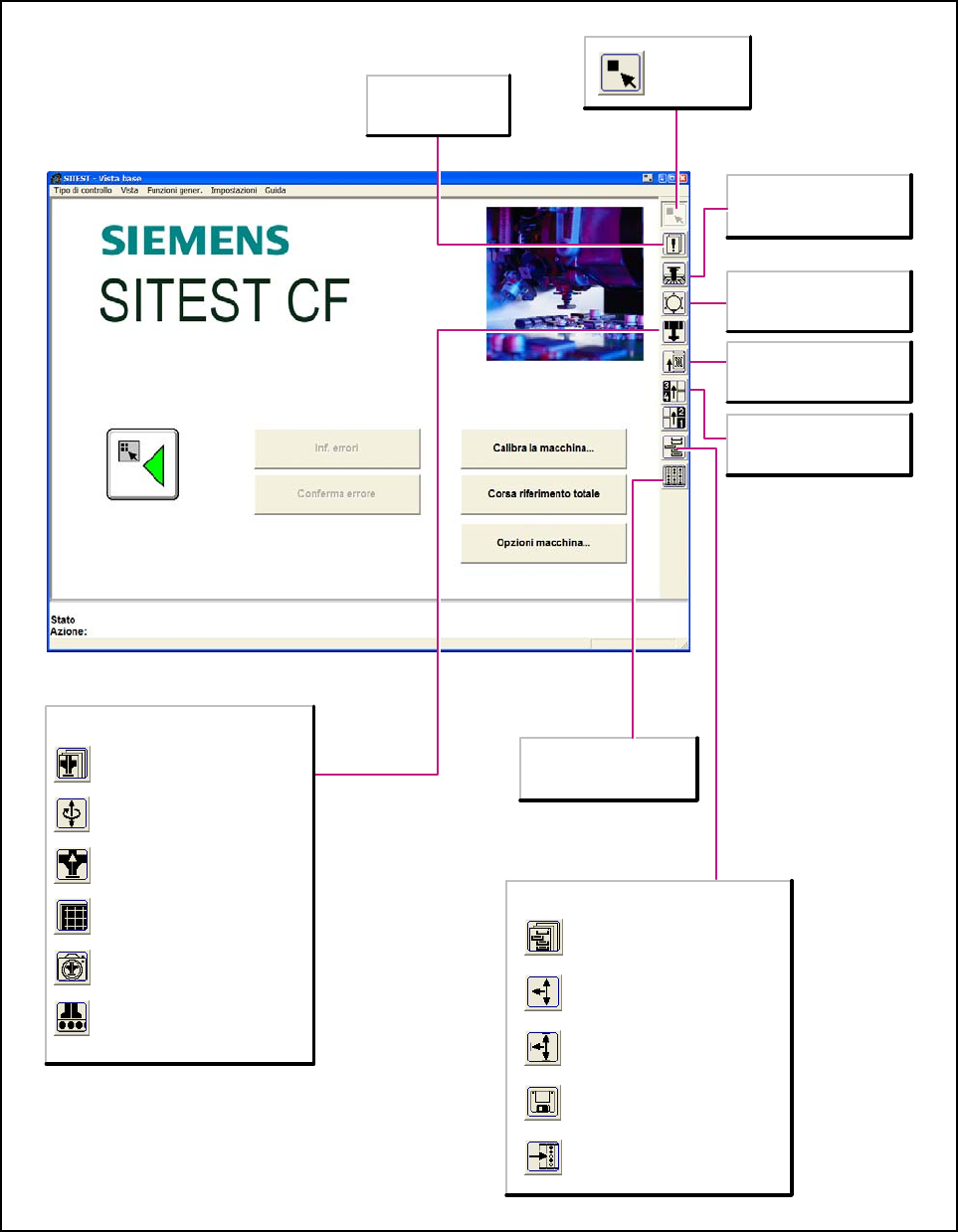

6.4 SIPLACE CF – Significato dei simboli sulla barra
6
Figura 1 di 1 Bild 6
Errori come a
riguardo della
SIPLACE CS
Commuta di
nuovo sulla
vista base.
Portale come a
riguardo della
SIPLACE CS
Testa RV come a
riguardo della
SIPLACE CS
Testa IC
Richiamo della vista funzioni dello
scambiatore pipette testa IC.
Richiamo della vista funzioni
telecamera IC della testa IC.
Richiamo della vista funzioni
Mapping IC.
Richiamo della vista funzioni
della scheda testa sul circuito
di montaggio della testa IC.
Richiamo della vista funzioni
asse della testa IC.
Richiamo della vista funzioni
testa IC.
Trasporto CS come
a riguardo della
SIPLACE CS
Tavoli componenti
come a riguardo della
SIPLACE CS
Scambiatore Automatico Vassoi
Richiamo della vista entrate dello
Scambiatore Automatico Vassoi.
Richiamo della vista funzioni dati
macchina dello Scambiatore
Automatico Vassoi.
Richiamo della vista impostazioni
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni asse
dello Scambiatore Automatico
Vassoi.
Richiamo della vista funzioni dello
Scambiatore Automatico Vassoi.
Entrate/uscite come
a riguardo della
SIPLACE CS
