3 기술 데이터 및 어셈블리 사용자 매뉴얼 E by SIPLACE
3.3 치수 및 무게 소프트웨어 버전 SC 712.1 에서 판 05/2019
112
3.3.5 무게 중심
3.3.5.1 장비의 무게 중심
3
그림 3.3 - 8 E by SIPLACE 장비의 무게 중심 ( 단위 : 밀리미터 )
X 좌표 0mm
Y 좌표 0mm
Z 좌표 721mm
이 무게 중심 좌표는 PCB 컨베이어 높이가 900 mm 인 실장기에 해당됩니다 .
사용자 매뉴얼 E by SIPLACE 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC 712.1 에서 판 05/2019 3.4 모듈 개요
113
3.4 모듈 개요
3.4.1 E by SIPLACE 양면 어셈블리의 각부 명칭
3
3

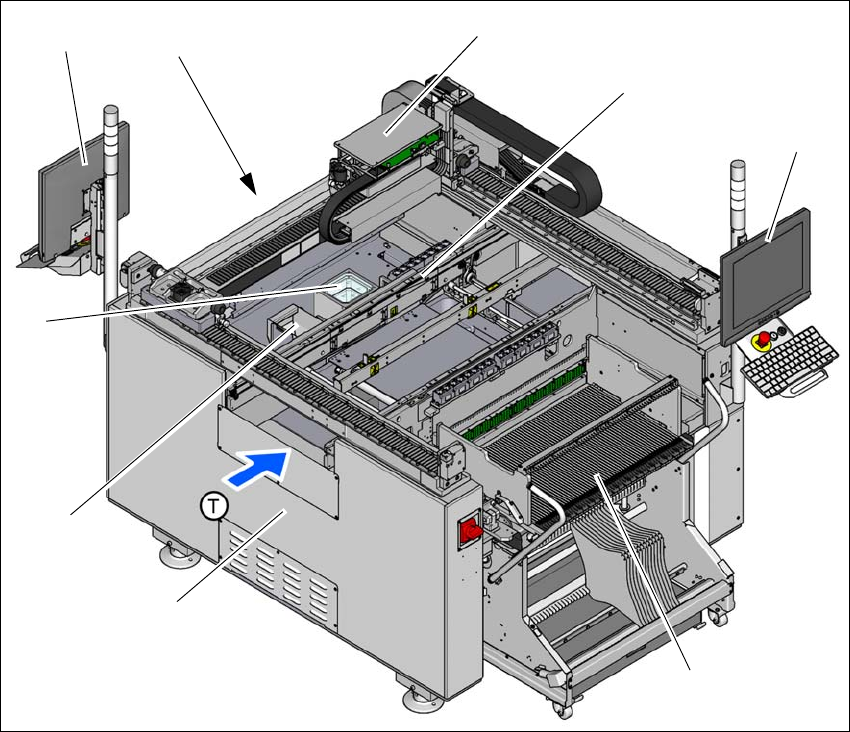

그림 3.4 - 1 E by SIPLACE 양면 장비 - 어셈블리의 각부 명칭
(1) 기본 모듈
(2) 리젝트 빈
(3) 고정형 카메라 ( 선택 사양 )
(4) 로케이션 2 에 키보드 (2x) 가 있는 모니터 ( 선택 사양 )
(5) COT 삽입부 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 2
(6) 실장 헤드가 장착된 갠트리 ( 구성에 따라 )
(7) PCB 컨베이어 ( 단일 컨베이어 )
(8) 로케이션 1 에 위치한 키보드 (2 개 ) 장착 모니터
(9) 로케이션 1 에 위치한 전환 테이블
(T) PCB 이송 방향
(1)
(6)
(7)
(8)
(9)
(4)
(5)
(3)
(2)
3 기술 데이터 및 어셈블리 사용자 매뉴얼 E by SIPLACE
3.4 모듈 개요 소프트웨어 버전 SC 712.1 에서 판 05/2019
114
3.4.2 E by SIPLACE 단면 어셈블리의 각부 명칭
3
3

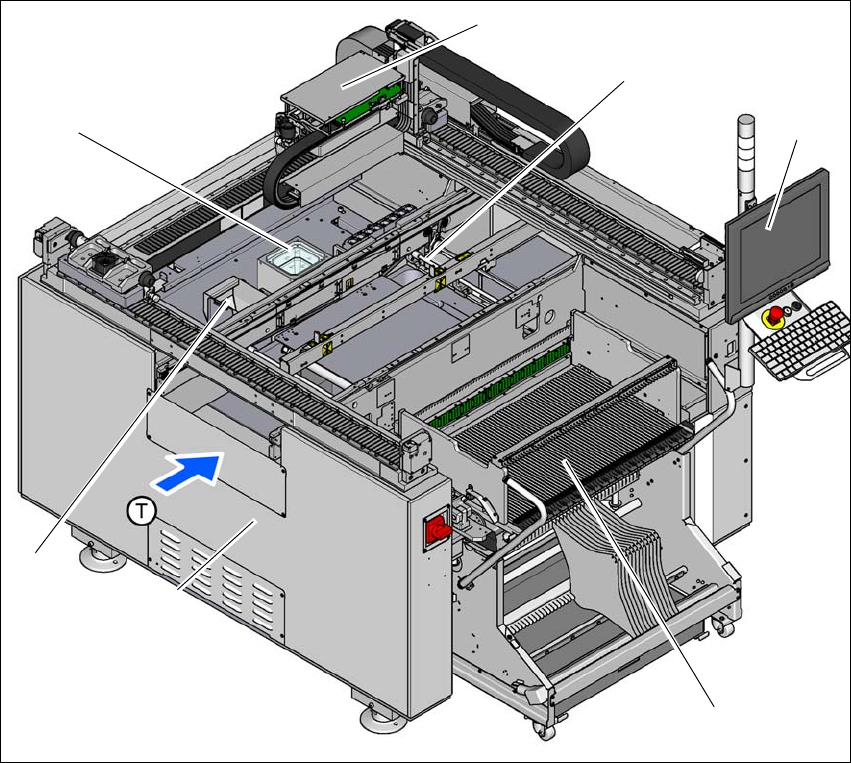

그림 3.4 - 2 E by SIPLACE 단면 장비 - 어셈블리의 각부 명칭
(1) 기본 모듈
(2) 리젝트 빈
(3) 고정형 카메라 ( 선택 사양 )
(4) 실장 헤드가 장착된 갠트리 ( 구성에 따라 )
(5) PCB 컨베이어 ( 단일 컨베이어 )
(6) 로케이션 1 에 위치한 키보드 장착 모니터
(7) 로케이션 1 에 위치한 전환 테이블
(T) PCB 이송 방향
(1)
(4)
(5)
(6)
(7)
(2)
(3)
