4 셋업 및 작동 사용자 매뉴얼 E by SIPLACE 4.3 장비 셋업 소프트웨어 버전 SC 712.1 에서 판 05/2019 186 4.3.6 장비의 높이를 900 mm ~ 930 mm 로 설정 장비의 다리는 4 개입니다 . 4 그림 4.3 - 2 높이를 900 mm ~ 최고 930 mm 사이에서 조정 (1) 높이 조정용 나사 (2) 잠금 나사 (3) 장비 의 다리 (4) 클램 핑 (5)…
사용자 매뉴얼 E by SIPLACE 4 셋업 및 작동
소프트웨어 버전 SC 712.1 에서 판 05/2019 4.3 장비 셋업
185
4.3.3.2 운전자 패널의 장착
램프 튜브가 단자 아래로 충분히 들어갈 때까지 운전자 패널과 인디케이터 램프를 구멍에
삽입합니다 .
표시기 램프의 케이블을 커넥터에 연결합니다 . 커넥터와 함께 케이블이 튜브에 있습니다 .
표시기 램프가 단단히 고정되도록 단자에 있는 두 나사를 조입니다 .
키보드 픽스처를 걸고 키보드를 연결합니다 .
4.3.3.3 운전자 패널에 모니터 고정
4 개의 조임 나사를 사용하여 모니터를 모니터 마운트에 고정시킨 다음 케이블을 연결합니다 .
케이블 연결을 확인합니다 .
4.3.4 장비에서 PCB 컨베이어 높이
장비는 고객의 요구에 맞추어 PCB 컨베이어 높이를 다음과 같이 설정할 수 있습니다 .
900 mm ~ 930 mm 4
950 mm ( 선택 사양 ) 4
4
4.3.5 공구 및 도구
장비 높이는 조절하는 데에는 다음과 같은 도구 및 장비가 필요합니다 .
– 토크 렌치 ( 설정 스케일 포함 ), 품목 번호 03080498-01
– 1/2 인치 확장형 , 품목 번호 03080499-01
– 6 각 드라이버 비트 , 크기 14, 품목 번호 03080502-01
– 30 mm 스패너
– 수평계 샤프트 ( 오차 0.02 mm/m), 품목 번호 00353825-01
– 팔레트 잭 ( 사양에 대해서는 4.1.4.3(170 페이지 ) 참조 )
참고
PCB 컨베이어 높이는 PCB 컨베이어 벨트의 맨 위에서부터 장비 다리 맨 아래까지의
길이입니다 .
4 셋업 및 작동 사용자 매뉴얼 E by SIPLACE
4.3 장비 셋업 소프트웨어 버전 SC 712.1 에서 판 05/2019
186
4.3.6 장비의 높이를 900 mm ~ 930 mm 로 설정
장비의 다리는 4 개입니다 .
4

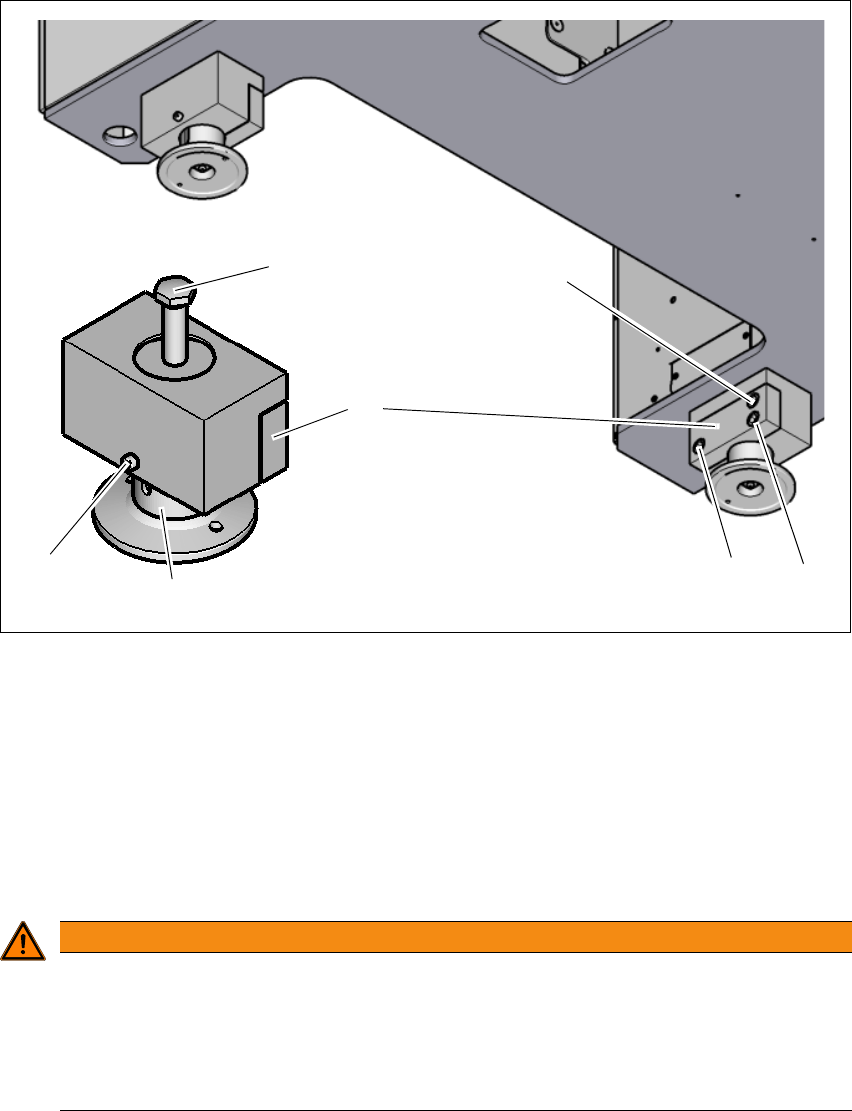

그림 4.3 - 2 높이를 900 mm ~ 최고 930 mm 사이에서 조정
(1) 높이 조정용 나사
(2) 잠금 나사
(3) 장비의 다리
(4) 클램핑
(5) 클램핑 스크루
(6) 클램핑 스크루
4
경고
부상 위험 !
클램핑을 푼 후 그러브 나사를 홈에 설치하여 고정한 경우에도 장비의 다리가 빠져서 손과
발에 부상을 입을 수 있습니다 .
고정할 때 장비의 다리를 잡아 떨어지지 않도록 하십시오 .
손이나 발에 부딪히지 않도록 주의하십시오 .
(3)
(1)
(2)
(4)
(5)
(5)
(6)
사용자 매뉴얼 E by SIPLACE 4 셋업 및 작동
소프트웨어 버전 SC 712.1 에서 판 05/2019 4.3 장비 셋업
187
잠금 나사 (2) 를 푸십시오 . 이 잠금 나사는 장비의 다리 (3) 을 고정하여 클램프가 풀렸을 때 그
다리가 아래로 떨어지지 않도록 합니다 .
세 개의 클램핑 스크루 (5) + (6) 을 어댑터에서 푸십시오 .
장비의 다른 세 개의 다리 (3) 을 똑같은 방법으로 푸십시오 .
30mm 의 스패너를 사용하여 장비의 각 다리 (3) 의 높이를 설정 나사 (1) 에서 조절하여
컨베이어의 높이가 적절하게 하십시오 .
장비를 X 및 Y 방향에서 장비 수평계에 맞추어 정렬하십시오 .
4
120Nm 의 토크로 장비의 각 다리에 있는 클램핑 스크루 (5) 를 죄십시오 .
120Nm 의 토크로 장비의 각 다리에 있는 클램핑 스크루 (6) 를 죄십시오 .
장비 각 다리에 있는 잠금 나사 (2) 를 죄십시오 .
참고
X 및 Y 방향에서의 장비 정렬 방법에 대해서는 단원 4.3.7
(190 페이지 ) 를 참조하십시오 .
