사용자 매뉴얼 E by SIPLACE 1 소개 소프트웨어 버전 SC 712.1 에서 판 05/2019 1.3 장비 설명 23 1.3.2 장치의 일련 번호 장치의 일련 번호는 로케이션 1 에 위치한 메인 전원 스위치의 아 래에 표시되어 있습니 다 . 1 그림 1.3 - 1 일련 번호가 표시된 명판의 위치 (T) 이동 방향 (1) 명판 (1)
1 소개 사용자 매뉴얼 E by SIPLACE
1.3 장비 설명 소프트웨어 버전 SC 712.1 에서 판 05/2019
22
1.3 장비 설명
1.3.1 SIPLACE 원리
실장 헤드는 전환 테이블에 있는 피더 모듈 ( 고정 위치 ) 이나 수동 트레이 캐리어 또는 자동 트레이
체인저 (JTF-MW) 에서 컴포넌트를 픽업한 후 대기하고 있는 보드에 실장합니다 .
E by SIPLACE 실장기에는 실장 구역과 단일 컨베이어가 각각 하나씩 있습니다 .
다른 SIPLACE 장비에서 스스로를 입증한 " 고정식 컴포넌트 공급 " 및 " 고정식 PCB" 의 원리는
다음과 같이 다양한 결정적 혜택을 제공합니다 .
– 컴포넌트를 보충하고 테이프를 접합하는 것이 정지 시간을 유발하지 않습니다 .
– 컴포넌트 피더에 진동이 없다는 것은 가장 작은 컴포넌트(예: 03015)도 안정적으로 픽업할 수
있다는 것을 의미합니다 .
– PCB 는 실장 프로세스 중에 움직임이 없어 컴포넌트가 미끄러지는 것을 방지해줍니다 .
– 실장 헤드에 노즐 체인저를 결합시켜 실장 프로세스마다 최적의 노즐 구성을 보장하므로 이동
경로가 최소화되고 실장 순서가 최적화됩니다 .
높은 유연성과 효율성 및 신뢰할 수 있는 셋업이 SIPLACE 장비에서 최고의 생산성을
보장해줍니다 .
정지 시간을 최소화하여 활용도를 높이고 결과적으로 생산성 향상에 도움이 됩니다 .
사용자 매뉴얼 E by SIPLACE 1 소개
소프트웨어 버전 SC 712.1 에서 판 05/2019 1.3 장비 설명
23
1.3.2 장치의 일련 번호
장치의 일련 번호는 로케이션 1 에 위치한 메인 전원 스위치의 아래에 표시되어 있습니다 .
1

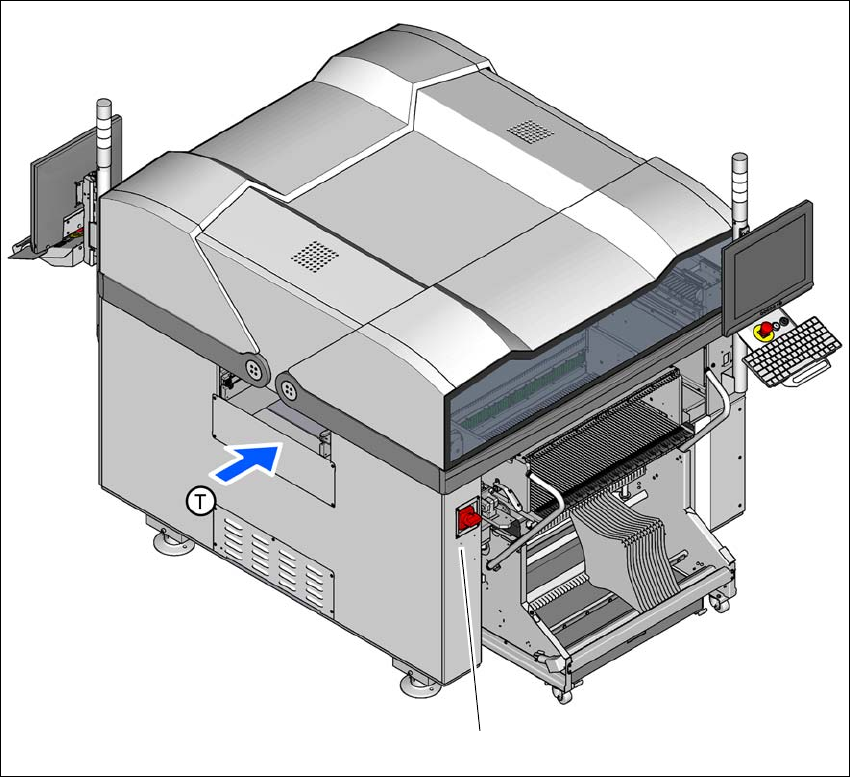

그림 1.3 - 1 일련 번호가 표시된 명판의 위치
(T) 이동 방향
(1) 명판
(1)
1 소개 사용자 매뉴얼 E by SIPLACE
1.3 장비 설명 소프트웨어 버전 SC 712.1 에서 판 05/2019
24
1.3.3 EC 제품 표준 적합성 선언
제품 / 장치 설명
제조업체
ASM Assembly Systems Singapore Pte Ltd
535 Yishun Industrial Park A
ASM Tech-Park Building 2
Singapore 768775 1
1
EU 제품 표준 적합성 선언에 따른 규정 및 표준 목록을 충족합니다 .
1.3.4 사용 규정
본 제품을 카탈로그 및 기술 설명서에 명시된 본래의 사용 영역 , 즉 SMD 컴포넌트의 실장을
위해서만 사용될 수 있으며 , ASM Assembly Systems Singapore Pte ltd. 사가 권장하거나 승인한
제삼자의 장비와 구성품만을 본 장비에서 사용할 수 있습니다 . 그 외 다른 목적으로 사용하는 것은
규정되어 있지 않습니다 .
올바르게 사용하지 않는 경우 ASM Assembly Systems Singapore Pte ltd.사는 이로 인해 발생하는
어떠한 손상에 대해서도 책임을 지지 않으며 장비 구성품의 올바르고 적절한 작동을 보장하지도
않을 것입니다 .
사용자 매뉴얼의 모든 지침을 준수해야 한다는 것 또한 사용 규정에 포함됩니다 .
제품이 올바르고 안정적으로 작동하려면 제품을 올바르게 운반하고 보관 및 조립해야 하며 주의
깊게 작동 및 유지 관리해야 합니다 .
제품 타입 품목 번호
E by SIPLACE
실장기
기본 장비 03105433-xx
