5 장비를 사용하여 작업 사용자 매뉴얼 E by SIPLACE 5.6 사용자 인터페이스 소프트웨어 버전 SC 712.1 에서 판 05/2019 208 보드 처리가 종 료됨 처리가 종료된 경우 , PCB 아 이콘이 빨간색으로 표 시됩니다 . 보드 점검 보드가 출력 컨베이어 에 있고 보드 상태 가 오퍼레이터에 의 해 점검되어야 하는 경우 , PCB 아이콘이 노란색으로 표시됩니다 . 5.6.3 도…
사용자 매뉴얼 E by SIPLACE 5 장비를 사용하여 작업
소프트웨어 버전 SC 712.1 에서 판 05/2019 5.6 사용자 인터페이스
207
5.6.1 상태 필드
상태 필드는 장비의 현재 상태와 가장 최근에 발생했던 오류와 실행해야 할 작업을
표시됩니다 ( 단원 5.7
(
213
페이지 ).
( 녹색 ) 현재 보기에 대한 상황에 맞는 온라인 도움말 기능을 시작합니다 . 현재 보기에 대한 모든
작동 컨트롤이 설명됩니다 .
( 빨간색 ) 현재 오류에 대한 가능한 원인과 적절한 솔루션을 보여주는 도움말 시스템을
시작합니다 ( 단원 5.7.1
(
214
페이지) 참조).
오류 원인 , 오류 메시지 텍스트 및 시간이 포함된 오류 날짜가 표시되는 대화 상자를 엽니다 ( 단원
5.7.1
(
214
페이지 ) 참조 ). 현재 오류에 대한 도움말 기능은 여기서도 열 수 있습니다 .
현재 표시된 오류를 상태 필드에서 삭제합니다 .
5.6.2 표시 및 처리 영역
이 영역은 설정 / 삭제 기능 , 보드 , 셋업 , 레서피에 관한 일반 정보 및 기타 정보를 위한 버튼을
보여줍니다 .
애니메이션 및 컬러 코딩된 항목을 통해 과정이나 상태 ( 예 : 편집 , 빈 로케이션 등 ) 의 설명을
도와줍니다 .
" 생산 " 보기 ( 기본 보기 ) 는 특정 작동 상태 ( 예 : 편집 , 오류 등 ) 를 나타냅니다 .
처리 중지 . 이것은 현재 처리 실행을 중지합니다 .
처리 계속 . 이것은 보드 실장을 시작하거나 계속합니다 .
실장 진행율
실장 진행율이 각 보드에 대해 차트 보기에 표시됩니다 .
처리되고 있는 보드
보드는 시스템에 의해 픽업되고 실장됩니다 . PCB 아이콘은 진한 녹색 버튼으로 표시됩니다 .
5 장비를 사용하여 작업 사용자 매뉴얼 E by SIPLACE
5.6 사용자 인터페이스 소프트웨어 버전 SC 712.1 에서 판 05/2019
208

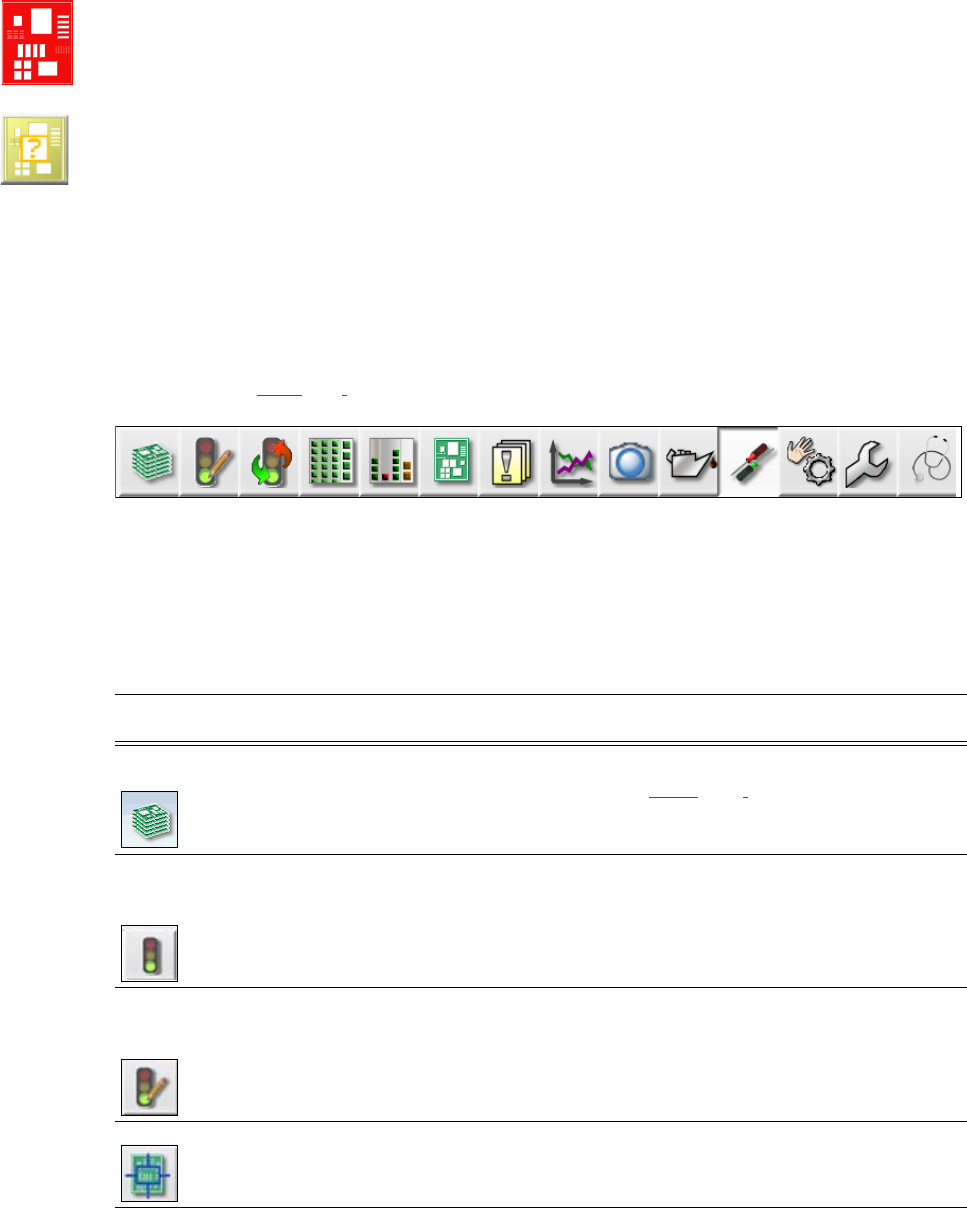

보드 처리가 종료됨
처리가 종료된 경우 , PCB 아이콘이 빨간색으로 표시됩니다 .
보드 점검
보드가 출력 컨베이어에 있고 보드 상태가 오퍼레이터에 의해 점검되어야 하는 경우 , PCB
아이콘이 노란색으로 표시됩니다 .
5.6.3 도구 모음
도구모음에는 메인 스테이션 소프트웨어 기능 버튼이 있습니다 .
이것을 통해 사용자 인터페이스를 다른 보기로 전환하고 그곳에서 가능한 기능을 사용할 수
있습니다 ( 단원 5.6.5
(
211
페이지 ) 참조 ).
5
그림 5.6 - 2 도구 모음
버튼은 개별 구성 및 오퍼레이터 레벨 설정에 따라 다릅니다 . 더 높은 오퍼레이터 레벨에서만
사용할 수 있는 보기도 있습니다 .
다음 표에서는 버튼 및 주 기능에 대해 간략히 설명합니다 .
5
아이콘 보기 설명
생산
(주 보기)
생산 중 가장 자주 수행되는 작업에 대한 장비 상태를 보여줍니다 .
작동 상태를 보여줍니다 ( 단원 5.6.2
,
207
페이지 참조 ).
로케이션 , 셋업 이름 , 레서피 이름 , 구성 변경 및 추가 옵션을
보여줍니다 .
작업 편집기 SIPLACE Station Programming 용 작업 편집기를 엽니다 . 작업
편집기를 사용하여 사용자는 작업에 대해 어떤 편집 작업을 실행할
수 있습니다. SIPLACE Station Programming의 작업은 하나 이상의
보드와 하나의 셋업으로 구성되어 있습니다 .
운전자 수준 고급 생산에서만 이용할 수 있습니다 .
작업 제어 SIPLACE Station Programming 용 작업 제어를 엽니다 .
작업 제어 대화 상자에서 어떤 보드가 생산 중인가를 볼 수 있습니다;
다른 보드의 생산을 중지 / 시작할 수 있으며 어느 한 보드를 교시를
위해 선택할 수 있습니다 .
운전자 수준 고급 생산에서만 이용할 수 있습니다 .
교시 작업 SIPLACE Station Programming 용 교시 작업을 엽니다 .
교시 작업은 그 작업 내에 있는 요소의 매개변수화를 완료하는
작업입니다 .
사용자 매뉴얼 E by SIPLACE 5 장비를 사용하여 작업
소프트웨어 버전 SC 712.1 에서 판 05/2019 5.6 사용자 인터페이스
209
로케이션 셋업은 두 로케이션의 각각에 대해 개별적으로 열 수 있습니다 .
피더 모듈 , 컴포넌트 및 노즐을 확인 및 구성할 수 있습니다 .
컴포넌트 모양과 컴포넌트 포켓 모양을 인식할 수 있습니다 .
컴포넌트 레벨 표시기를 보여줍니다 .
채우기 수준 피더의 상태 채우기 수준을 점검합니다 .
보드 보드 및 실장 위치 목록을 보여줍니다 .
보드 및 컴포넌트를 확인 및 구성할 수 있습니다 .
피듀셜을 인식할 수 있습니다 .
메시지 현재 및 이전 이벤트에 대한 알림을 보여줍니다 . 알림은 그 유형에
따라 다릅니다 . 트랙 오류 , 컨베이어 오류 , 장비 오류 , 일반 오류 및
연결된 오류 메시지에 대한 개별 테이블을 볼 수 있습니다 ( 단원 5.7
,
213
페이지 참조 ).
통계 성능 , 품질 및 거부된 재료에 대한 통계를 보여줍니다 . 장비 및 보드
성능을 보여줍니다 .
OIS(Operator Information System) 를 시작합니다 . 자세한 내용은
OIS 설명서를 참조하십시오 .
SIPLACE 비전
라이브 이미지
개별적인 라이브 카메라 이미지를 보여줍니다 .
Vision 덤프를 보고 저장할 수 있습니다 .
유지보수 장비의 유지보수 상태에 관한 정보를 포함하고 있습니다 .
자세한 내용은 유지보수 가이드를 참조하십시오 .
설정 모든 설정 및 옵션을 포함하고 있습니다 .
오퍼레이터 레벨과 사용자 인터페이스 언어를 설정할 수 있습니다 .
장비 설정 , 사용자 설정 , 장비 옵션 및 소프트웨어 옵션을 표시하고
편집할 수 있습니다 ( 단원 5.6.5
,
211
페이지 참조 ).
수동 운전 테스트 및 진단을 위한 정보와 기능이 포함되어 있습니다 .
시작 버튼을 누를 때 실행되는 작업을 설정할 수 있습니다 .
완전한 레퍼런스 런과 헤드 기능을 테스트할 수 있습니다 .
단일 기능 및 연속 실행 . 각 갠트리는 개별적으로 처리됩니다 .
서비스 서비스 도구 .
운전자 수준 장비의 서비스에서만 이용할 수 있습니다 .
SIPLACE 실장기를 셋업 및 교정하고 , 임베디드 소프트웨어 버전을
다운로드하고 , 전체 장비를 교정 및 구성할 수 있습니다 .
검사대에서 검사 운전자 수준 장비의 서비스에서만 이용할 수 있습니다 .
검사대에서 검사에 대한 상세한 설명이 필요하시면 온라인
도움말을 참조하십시오 .
아이콘 보기 설명
