사용자 매뉴얼 E by SIPLACE 2 작동상의 안전
소프트웨어 버전 SC 712.1 에서 판 05/2019 2.7 안전 기능
79
2.7.2 장비에서의 스위치 및 버튼
2.7.2.1 장비에서 스위치 및 버튼의 위치
2

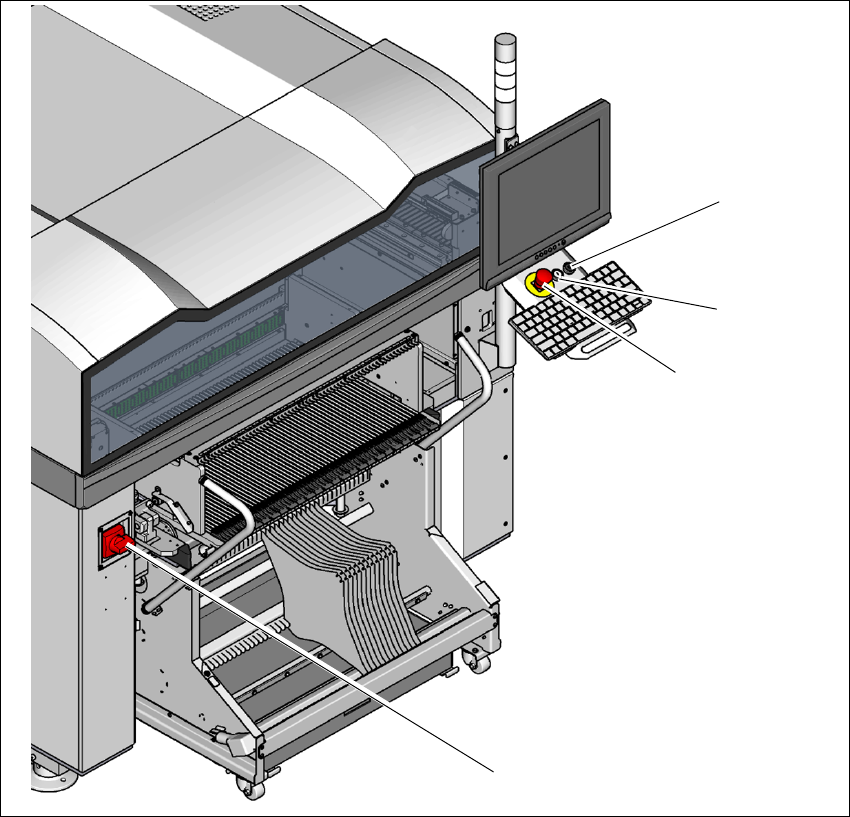

그림 2.7 - 3 스위치와 버튼의 위치 - 로케이션 1
(1) 메인 전원 스위치
(2) 정지 버튼 ( 검은색 )
(3) 시작 버튼 ( 백색 )
(4) 비상정지 버튼
로케이션 2 에 메인 스위치 없음
(2)
(1)
(3)
(4)
2 작동상의 안전 사용자 매뉴얼 E by SIPLACE
2.7 안전 기능 소프트웨어 버전 SC 712.1 에서 판 05/2019
80
OFF 위치의 메인 스위치 (1 번 ( 그림
2.7 - 3
(
79
페이지 ) 2
메인 전원 스위치는 삼상 L1, L2 및 L3 을 전원 공급장치와 분리합니다 .
2
ON 위치의 메인 스위치 2
메인 스위치를 켠 후에는 주전원의 전기가 흐르고 24 V- AC/DC 변류기가 지정됩니다 . 제어
컴퓨터가 시작되며 갠트리 축 (300 V-) 과 스타 축 (160 V-) 에 대한 중간 회로 전압을 제외하고
주전원의 전기를 이용할 수 있을 것입니다 .
정지 버튼 , 검은색 (2 번 ( 그림
2.7 - 3
(
79
페이지 ) 및 1 번 (
2.7 - 2
(
78
페이지 ) 2
이 버튼을 사용하여 장비를 정지할 수 있습니다 . 정지 상태에 도달한 수 보호 잠금이 해제되어
덮개를 열 수 있습니다 .
시작 버튼 , 백색 (3 번 ( 그림
2.7 - 3
(
79
페이지 ) 및 2 번 ( 그림
2.7 - 2
(
78
페이지 ) 2
메인 전원 스위치를 켜고 나면 실장 작업을 위해 장비를 시작할 수 있도록 시작 버튼을 누르라는
메시지가 나타납니다 . 비상정지 버튼을 누르면 동일한 프롬프트가 나타납니다 . 보호 덮개가
잠기며 이 덮개를 더 이상 열 수 없습니다 .
컴포넌트 카운터 2
실장된 컴포넌트의 수 ( 컴포넌트 카운터 ) 는 스테이션 소프트웨어에서 읽을 수 있습니다 . 자세한
내용은 온라인 도움말을 참조하십시오 .
위험
치명적인 전압 !
따라서 장비를 올바르지 않은 방법으로 취급하면 사망이나 심각한 부상 또는 장비의
심각한 손상이 발생할 수 있습니다 .
다음 컴포넌트들은 메인 전원 스위치가 꺼져 있는 동안에도 치명적인 전압이 흐를 수
있습니다 .
– Q1 메인 전원 공급 스위치의 케이블 연결 단자 L1, L2, 및 L3
적용 가능한 사고 예방법과 DIN 규정 ( 특히 EN 60204, 파트 1 또는 IEC 60204, 파트 1)
및 해당 국가의 적용 가능 규정을 항상 준수하십시오 .
전원 공급장치에 대한 안전 스위치는 적절한 자격을 갖춘 작업자만이 열 수 있도록
해야 합니다 .
사용자 매뉴얼 E by SIPLACE 2 작동상의 안전
소프트웨어 버전 SC 712.1 에서 판 05/2019 2.7 안전 기능
81
비상정지 버튼 (4 번 , 그림
2.7 - 3
(
79
페이지 ) 및 3 번 , 그림
2.7 - 2
(
78
페이지 ) 2
EMERGENCY STOP 버튼은 빨간색이며 이 버튼을 누르면 전원 버튼이 ON 상태에서 시스템을
정지시킵니다 . 비상정지 버튼을 누르면 비상정지 회로의 스위칭 접점이 개방되고 안전 접촉기가
작동합니다. 갠트리 축의 연결 전압(300VDC)과 스타 축의 연결 전압(160VDC)이 차단됩니다. DP
축 및 Z 축의 서보 앰프에는 계속해서 42VDC 가 공급됩니다 . EMERGENCY STOP( 비상정지 )
버튼의 시그널링 접점이 열리고 "EMERGENCY STOP pressed" 메시지가 화면에 나타납니다 .
다음 모듈이 비활성화됩니다 .
– PCB 컨베이어
– PCB 클램핑 장치
– 폭 조절 장치
– PCB 스토퍼
– 피더 제어 장치
– 테이프 커터용 안전 밸브
–스타 축
–갠트리 축
2
2
참고
실장 작업이 중단되며 , 장비가 다시 올바르게 작동하면 그 작업을 계속하거나 취소할 수
있습니다 .
