사용자 매뉴얼 E by SIPLACE 5 장비를 사용하여 작업 소프트웨어 버전 SC 712.1 에서 판 05/2019 5.9 업무 교대 223 5.9.2 폐 테이프 컨테이너를 비우는 것에 관한 안전 지침 5 그림 5.9 - 1 폐 테이프 컨테이너를 비우는 것에 관한 안전 지침 (1) 핸들 (2) 폐 테이프 컨 테이너 폐 테이프 컨테이너를 비우려면 그 컨테이너를 전환 테이블에서 빼내어야 합니다…
5 장비를 사용하여 작업 사용자 매뉴얼 E by SIPLACE
5.9 업무 교대 소프트웨어 버전 SC 712.1 에서 판 05/2019
222
5.9 업무 교대
5.9.1 업무 교대 시의 작업
미리 테이프를 접합합니다 . 업무 교대 직후에 피더 모듈을 보충할 필요는 없습니다 . 이를 통해
과도한 다운 타임을 최소화할 수 있습니다 .
업무 교대 시 , 중요한 정보를 다음 오퍼레이터에게 전달합니다 . 여기에는 예를 들면 실장
프로그램의 변경 같은 것이 포함됩니다 . 또한
단원
5.13
(
241
페이지 ) 에 나와 있는 조치들에 대한 설명을 잘 읽어보시기 바랍니다 .
셋업 검사를 실시합니다 .
피더 모듈에 올바른 컴포넌트가 장착되었고 피더 모듈이 전환 테이블의 올바른 로케이션에
있으며 컨베이어 증분이 올바로 설정되었는지 확인합니다 .
다음 라인 어셈블리를 청소 :
리젝트 빈을 비우고 리젝트 빈 주변을 주의 깊게 진공 청소합니다 .
노즐 체인저 , 피더 모듈 및 전환 테이블을 주의 깊게 진공 청소합니다 .
폐 테이프 컨테이너를 비워둡니다 . 단원 5.9.2(
223
페이지 ) 에 설명되어 있는 안전 지침을
따르십시오 .
장비의 덮개용 트레이를 비웁니다 .
사용자 매뉴얼 E by SIPLACE 5 장비를 사용하여 작업
소프트웨어 버전 SC 712.1 에서 판 05/2019 5.9 업무 교대
223
5.9.2 폐 테이프 컨테이너를 비우는 것에 관한 안전 지침
5

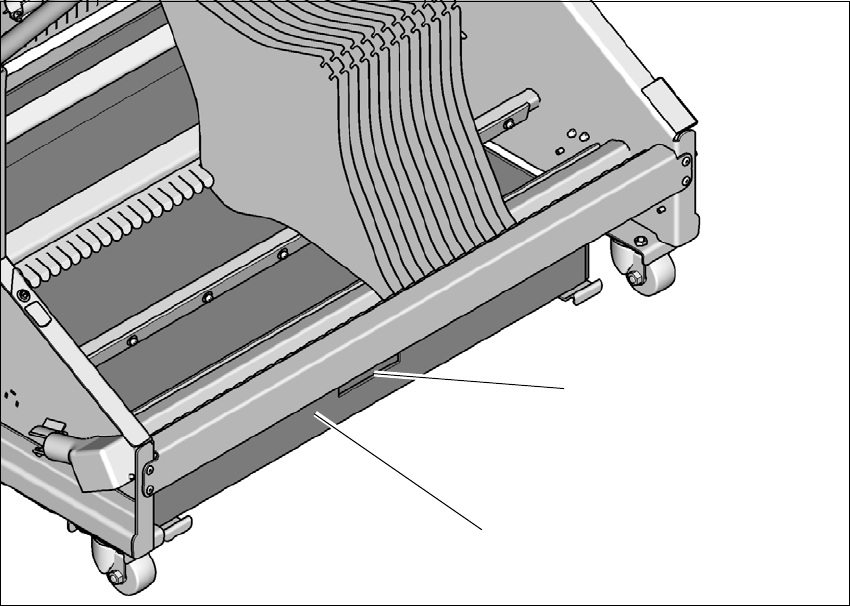

그림 5.9 - 1 폐 테이프 컨테이너를 비우는 것에 관한 안전 지침
(1) 핸들
(2) 폐 테이프 컨테이너
폐 테이프 컨테이너를 비우려면 그 컨테이너를 전환 테이블에서 빼내어야 합니다 . 이 때 손가락이
끼일 위험이 있습니다 .
위험을 방지하려면 폐 테이프 컨테이너의 핸들 ( 항목 1) 을 손가락으로 잡으십시오 .
손가락을 테이프 컨테이너와 폐 테이프 컨테이너 사이 틈에 자신의 손가락을 잡을 수 있을
것처럼 넣지 마십시오 .
(1)
(2)
5 장비를 사용하여 작업 사용자 매뉴얼 E by SIPLACE
5.10 현장 검사 실행 소프트웨어 버전 SC 712.1 에서 판 05/2019
224
5.10 현장 검사 실행
5.10.1 SIPLACE SmartFeeder E 의 점검
5
그림 5.10 - 1 SIPLACE SmartFeeder E 의 점검 ( 예시 : 8 mm E)
(1) 플랩
(2) 블레이드
(3) 상태 디스플레이
(4) LED 디스플레이
5
점거하여 SIPLACE SmartFeeder E 용 테이프 호일 제거 컨테이너가 가득찬 상태인지를
보십시오 . 플랩을 엽니다 (1 번 항목 ). 커버 호일을 당겨 가위로나 8mm 및 12mm SIPLACE
SmartFeeder E 에 있는 블레이드 (2 번 ) 로 자릅니다 .
5
(1)
(2)
(3)
(4)
