사용자 매뉴얼 E by SIPLACE 6 스테이션 확장 소프트웨어 버전 SC 712.1 에서 판 05/2019 6.6 긴 보드 옵션 (LBO) 295 6.6 긴 보드 옵션 (LBO) " 긴 보드 " 옵션을 사용하면 특정 보드 길이를 초과하는 보드 를 실장할 수 있습 니다 . 구입하려면 LBO 라이선 스 필요 . 품목 번호 03108019-xx LBO E, 1030 우측 품목…
6 스테이션 확장 사용자 매뉴얼 E by SIPLACE
6.5 고정형 카메라 소프트웨어 버전 SC 712.1 에서 판 05/2019
294
6.5.2 고정형 컴포넌트 카메라 , 타입 33 GigE
품목 번호 03112784-xx, 고정형 컴포넌트 카메라 , 타입 33 GigE
6.5.2.1 구조
6

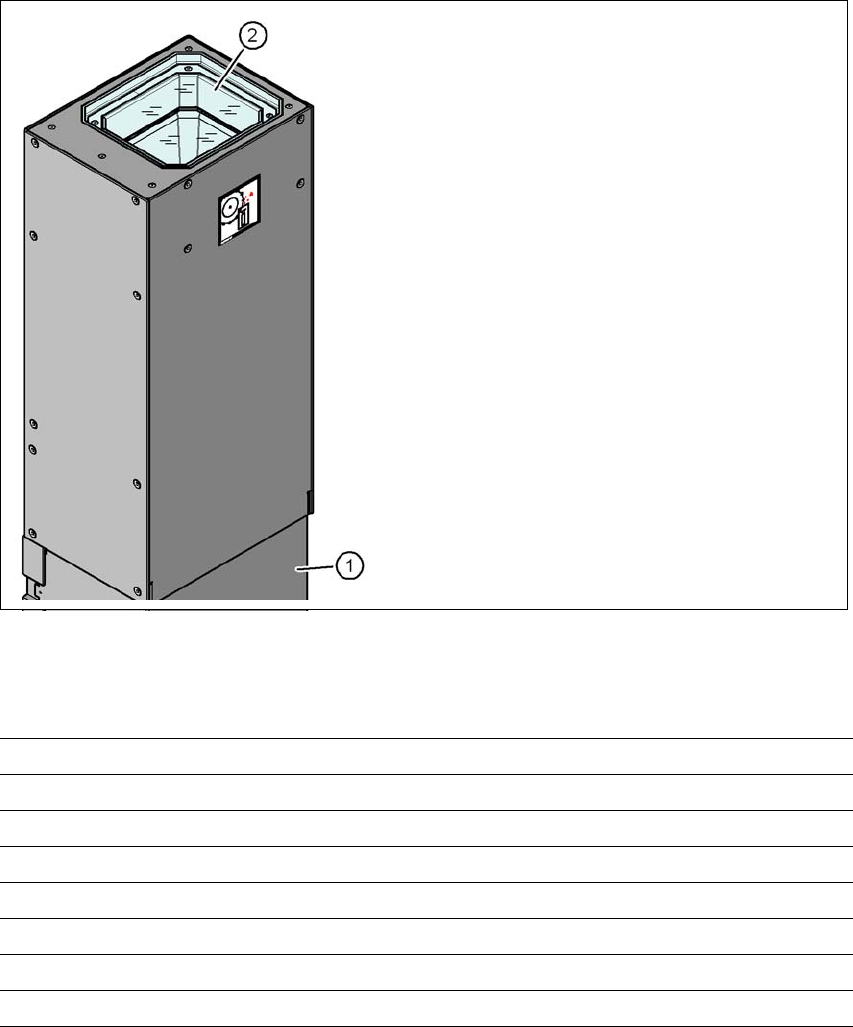

그림 6.5 - 2 고정형 P&P 컴포넌트 카메라 ( 타입 33 GigE) 용 구조
6.5.2.2 기술 데이터
6
(1) 카메라 및 카메라 앰프가 내장되어 있는
카메라 케이스
(2) 유리판 - 아래에 조명 및 렌즈 조절장치
컴포넌트 치수 1.0 mm x 0.5 mm ~ 55 mm x 45 mm
컴포넌트 범위 0402, MELF, SO, PLCC, QFP, 전해질 콘덴서 , BGA
최소 리드 피치 0.3 mm
최소 리드 폭 0.15 mm
최소 볼 피치 0.35 mm
최소 볼 지름 0.2 mm
시야 영역 65 mm x 50 mm
조광 타입 전면 조광 ( 필요에 따라 6 단계로 프로그램 가능 )
사용자 매뉴얼 E by SIPLACE 6 스테이션 확장
소프트웨어 버전 SC 712.1 에서 판 05/2019 6.6 긴 보드 옵션 (LBO)
295
6.6 긴 보드 옵션 (LBO)
" 긴 보드 " 옵션을 사용하면 특정 보드 길이를 초과하는 보드를 실장할 수 있습니다 . 구입하려면
LBO 라이선스 필요 .
품목 번호 03108019-xx LBO E, 1030 우측
품목 번호 03110518-xx LBO E, 1200 우측
품목 번호 03110458-xx LBO E, 1030 좌측
품목 번호 03110459-xx LBO E, 1200 좌측
6 스테이션 확장 사용자 매뉴얼 E by SIPLACE
6.7 조절식 컨베이어 클램핑 소프트웨어 버전 SC 712.1 에서 판 05/2019
296
6.7 조절식 컨베이어 클램핑
품목 번호 03123019-xx 조절식 Stop Guide Rail E
조절식 컨베이어 클램핑은 모서리 근처에서 피듀셜이 있는 PCB 를 처리하기 위해 최고 460 x
460 의 표준 E 컨베이어에 적합하도록 설계되었습니다 . 상단 클램핑을 조절할 수 있어 고객은
어디서든 고정하여 PCB 피듀셜을 피할 수 있습니다 .
다음의 컨베이어 부품 번호에 이 옵션을 사용할 수 있습니다 :
품목 번호 03108391-xx, 고정형 컨베이어 레일 우측 E 6
품목 번호 03110457-xx, 고정형 컨베이어 레일 좌측 E 6
6
그림 6.7 - 1 조절식 컨베이어 클램핑
(1) 조절실 Stop Guide Rail E
(1)
(1)
