사용자 매뉴얼 E by SIPLACE 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC 712.1 에서 판 05/2019 3.6 PCB 컨베이어 시스템
137
3.6.3 제어 및 폭 조절
3.6.3.1 단일 기능 메뉴를 이용한 제어
온라인 도움말에는 PCB 컨베이어 시스템 제어 단일 기능 메뉴에 관한 정보가 포함되어 있습니다 .
3.6.3.2 자동 폭 조절
명령이 수신되면 컨베이어 벨트가 원하는 폭으로 설정됩니다 .
컨베이어 트랙 폭 변경에 대한 자세한 내용은 온라인 도움말을 참조하십시오 .
3 기술 데이터 및 어셈블리 사용자 매뉴얼 E by SIPLACE
3.6 PCB 컨베이어 시스템 소프트웨어 버전 SC 712.1 에서 판 05/2019
138

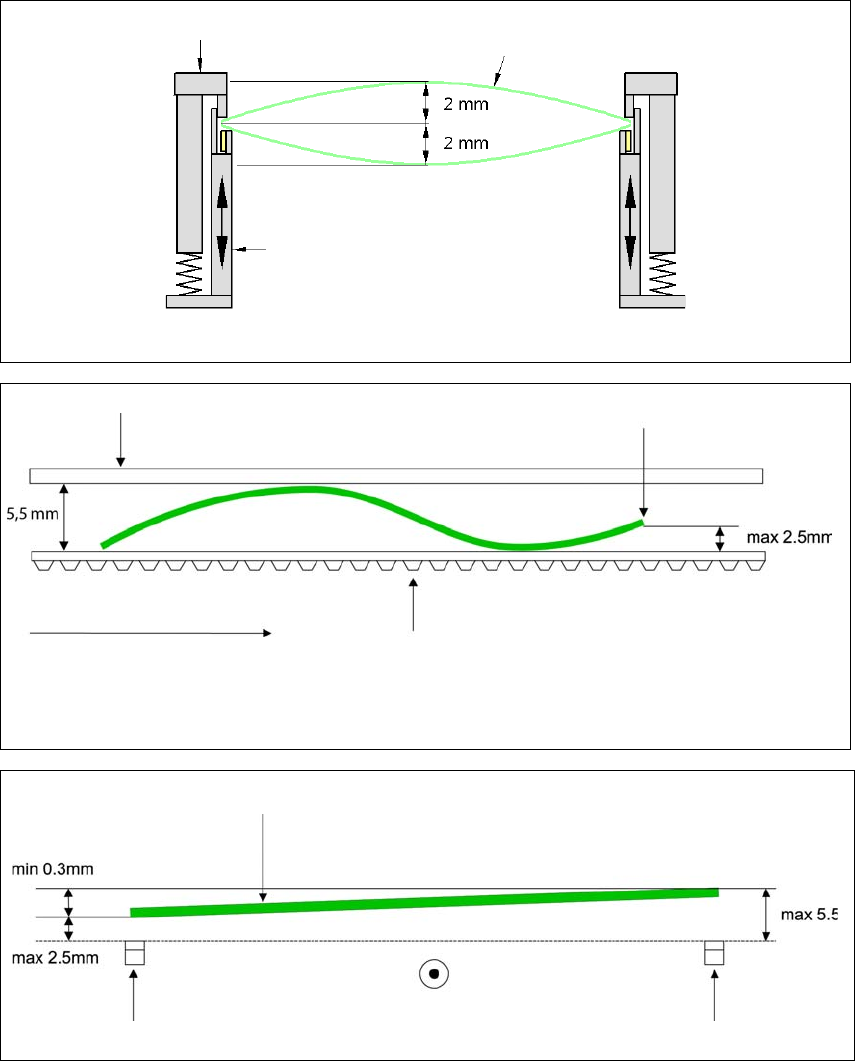

3.6.4 PCB 휨의 정의
3.6.4.1 컨베이어 상의 PCB 휨
3
3
3
이동식 클램핑 장치
고정 컨베이어 가장자리
이동식 클램핑 장치
PCB
PCB 대각선의 최대 1% 이동 방향을 교차하지만 2mm 를 초과하지 않는 PCB 휨 .
고정 컨베이어 가장자리
컨베이어 벨트
PCB 이송 방향
전면 보드 가장자리
이송 방향의 PCB 휨 + PCB 두께 < 5.5mm. 앞 보드 가장자리의 곡률 최대 2.5mm.
전면 보드 가장자리
왼쪽 컨베이어 벨트
오른쪽 컨베이어 벨트
PCB 이송 방향
사용자 매뉴얼 E by SIPLACE 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC 712.1 에서 판 05/2019 3.6 PCB 컨베이어 시스템
139

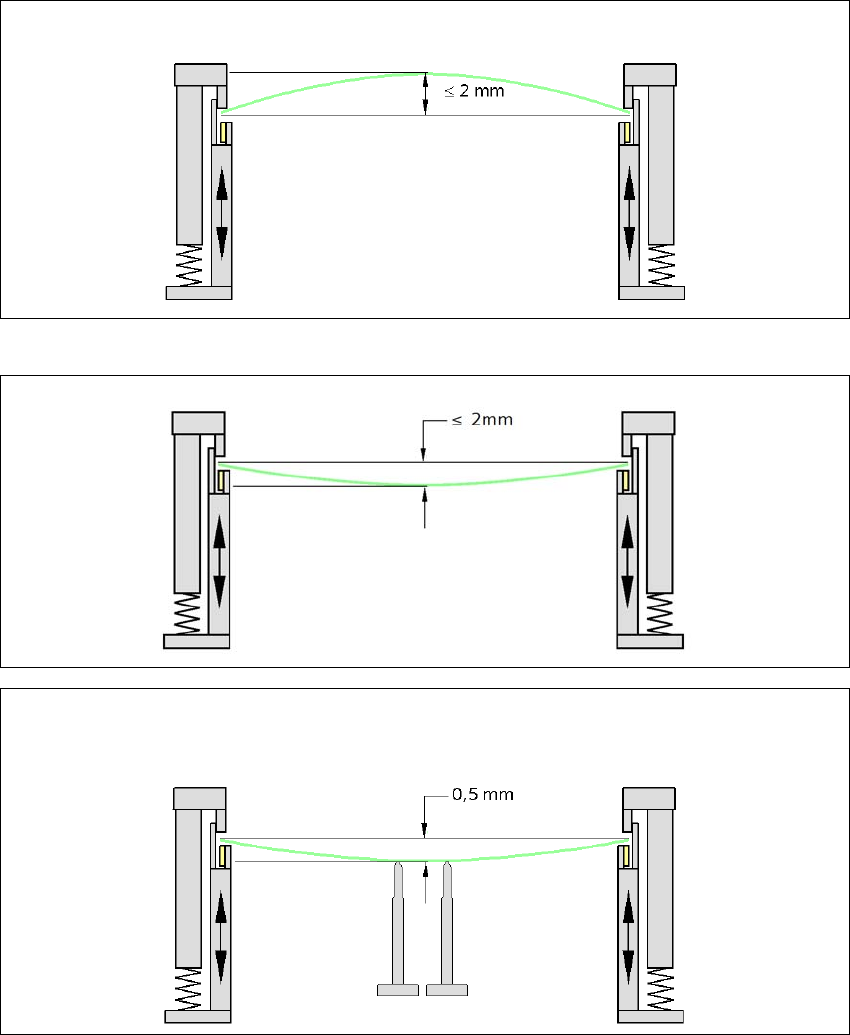

3.6.4.2 실장 중 PCB 휨
3
3
표면 위치의 변경은 높이 교시에 대한 함수로 자동으로 적용됩니다 .
3
3
PCB 상향 휨 , 최대 2mm
PCB 휨 감소 , 최대 2mm
0.5 mm
실장 품질과 속도의 손상을 방지하기 위해 PCB 지원을 사용하여 , 예를 들어 Smart Pin Support 를 사용하여
PCB 하향 휨이 0.5mm 를 초과하지 않도록 할 것을 권장합니다 .
