3.5.5.1 설명
이 정교한 실장 헤드는 유형이 동일한 실장 헤드 두 개가 서로 결합된 형태로 되어있습니다. 두 헤드
모두 Pick&Place 원리에 따라 작동합니다. SIPLACE TH는 복잡하고 큰 컴포넌트를 처리하는 경우
적합합니다 . 실장 헤드가 컴포넌트 두 개를 픽업하여 실장 위치에 광학적으로 센터링하고 해당
실장 각에 맞게 회전시킵니다 . 그런 다음 제어된 공기를 불어 PCB 에 컴포넌트를 부드럽고
정확하게 장착합니다 .
5xx/5xxx 타입의 노즐은 SIPLACE TH 용으로 개발된 노즐입니다 . 어댑터를 이용하면 4xx, 8xx 및
9xx 타입의 노즐도 사용할 수 있습니다 .
사용자 매뉴얼 E by SIPLACE 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC 712.1 에서 판 05/2019 3.5 실장 헤드
131

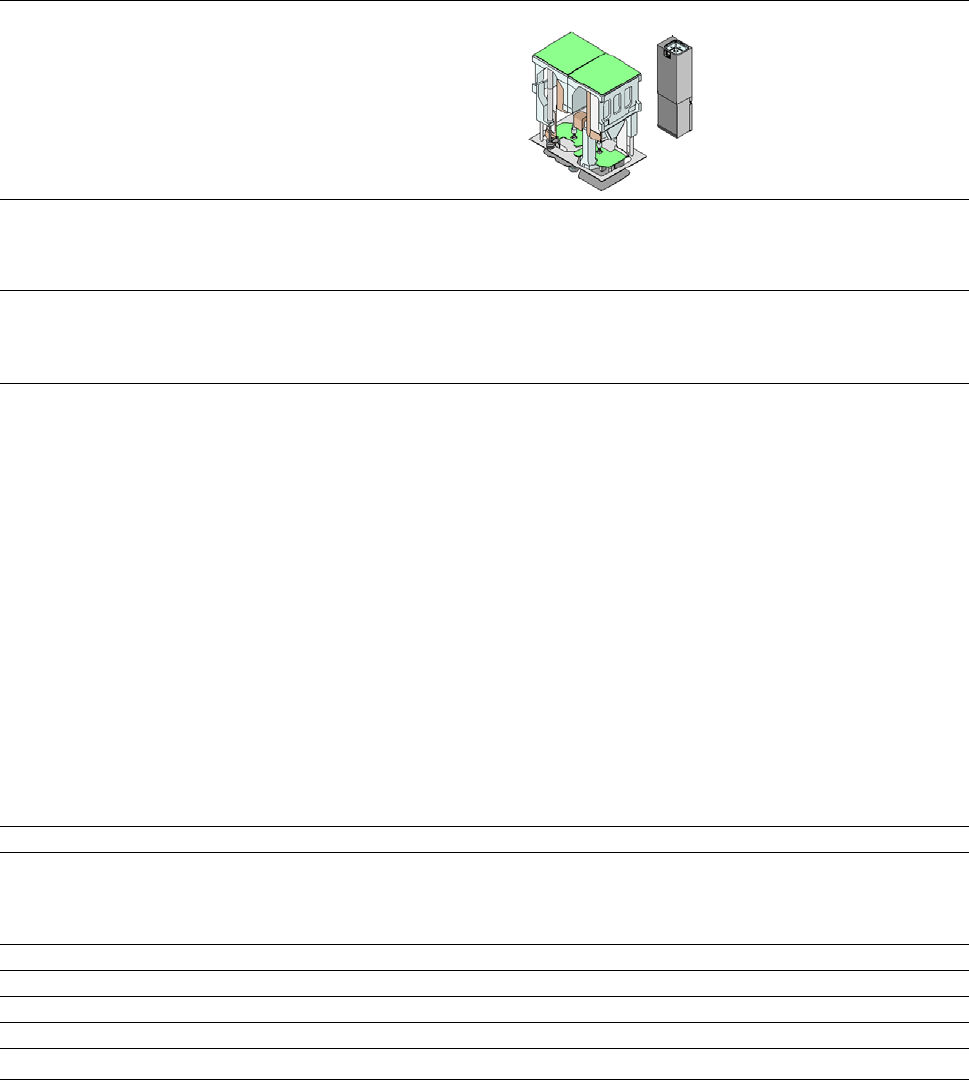

3.5.5.2 기술 데이터
SIPLACE TH
고정형
카메라 타입 36 GigE
장착
(표준)
고정형
카메라 타입 33 GigE 장착
( 정밀 피치 )
고정형
카메라 타입 25 GigE 장착
( 플립 칩 )
컴포넌트 범위
*a
0603 ~ SO, PLCC, QFP,
BGA, 특수 컴포넌트 ,
베어 다이 , 플립칩
0402 ~ SO, PLCC, QFP,
BGA, 특수 컴포넌트 , 베어
다이 , 플립칩
0201부터 SO, PLCC, QFP,
소켓 , 플러그 , BGA, 특수
컴포넌트 , 베어 다이 ,
플립칩 , 실드
컴포넌트 사양
최대 높이
최소 리드 피치
최소 리드 폭
최소 볼 피치
최소 볼 지름
최소 치수
최대 치수
최대 중량
*b
25mm
0.4 mm
0.24 mm
0.56 mm
0.32 mm
1.6 x 0.8mm²
32 x 32mm²
( 단일 측정 )
노즐 2 개를 사용할 경우 :
50 mm x 50 mm 또는
69 mm x 10 mm
노즐 하나를 사용할
경우 ( 다중 측정 ):
78 mm x 78 mm 또는
110 mm x 10 mm
최대 200mm x
110mm( 제한 포함 )
100 g
25mm
0.3 mm
0.15 mm
0.35 mm
0.2 mm
1.0mm x 0.5mm
55 mm x 45 mm
( 단일 측정 )
노즐 2 개를 사용할 경우 :
50 mm x 50 mm 또는
69 mm x 10 mm
노즐 하나를 사용할
경우 ( 다중 측정 ):
78 mm x 78 mm 또는
110 mm x 10 mm
최대 200mm x
110mm( 제한 포함 )
100 g
25mm
0.25 mm
0.1 mm
0.14 mm
0.08 mm
0.6 mm x 0.3 mm
16 mm x 16 mm
( 단일 측정 )
55 mm x 55 mm( 다중 측정)
100 g
프로그래밍 가능 장착 강도 1.0 N - 15 N 1.0 N - 15 N 1.0 N - 15 N
노즐 유형
*c
5xx ( 표준형 )
4xx + 어댑터
8xx + 어댑터
9xx + 어댑터
5xx ( 표준형 )
4xx + 어댑터
8xx + 어댑터
9xx + 어댑터
5xx ( 표준형 )
4xx + 어댑터
8xx + 어댑터
9xx + 어댑터
P&P 헤드의 노즐 간격 70.8 mm 70.8 mm 70.8 mm
X/Y 정밀도
*d
± 50 µm/3σ ± 50 µm/3σ ± 22µm (3σ)
각 정밀도 ± 0.05°/3σ ± 0.05° / 3σ ± 0.05° / 3σ
조명 단계 6 6 6
가능한 조명 단계 설정
256
6
256
6
256
6
*)a 실장할 수 있는 컴포넌트의 범위는 패드 형태 , 고객별 기준 , 컴포넌트 패키징 허용 한계 및 컴포넌트 허용 한계에 의해서도
영향을 받습니다 .
*)b 표준 노즐을 사용할 경우를 말함
*)c 300 가지의 다양한 노즐 타입 및 100 가지 타입의 그리퍼를 이용할 수 있으며 , 광범위한 노즐 데이터베이스를 온라인으로 이용할 수
있습니다 .
*)d SIPLACE 의 정밀도 값은 장비 승인 테스트 중에 측정됩니다 . 이 값은 SIPLACE 서비스 및 공급 범위에 명시된 조건과
일치합니다 .
3 기술 데이터 및 어셈블리 사용자 매뉴얼 E by SIPLACE
3.5 실장 헤드 소프트웨어 버전 SC 712.1 에서 판 05/2019
132
3.5.6 고정밀 IC 실장용 SIPLACE PP
품목 번호 03097485-xx SIPLACE PP
품목 번호 03112312-xx, 고정형 컴포넌트 카메라 , 타입 36 GigE
3
그림 3.5 - 9 고정밀 IC 실장용 SIPLACE PP
(1) DP 축
(2) Z 축 드라이브
(3) Z 축의 증분 거리 측정 시스템
