6 스테이션 확장 사용자 매뉴얼 E by SIPLACE 6.1 노즐 체인저 소프트웨어 버전 SC 712.1 에서 판 05/2019 260 6.1.2 SIPLACE TH/SIPLACE PP 용 노즐 체인저 품목 번호 03108343-xx SIPLACE TH 노즐 체인저 , E by SIPLACE, 로케이션 1 품목 번호 03113120-xx SIPLACE TH 노즐 체인저 , E by SIPL…
6 스테이션 확장 사용자 매뉴얼 E by SIPLACE
6.1 노즐 체인저 소프트웨어 버전 SC 712.1 에서 판 05/2019
260
6.1.2 SIPLACE TH/SIPLACE PP 용 노즐 체인저
품목 번호 03108343-xx SIPLACE TH 노즐 체인저 , E by SIPLACE, 로케이션 1
품목 번호 03113120-xx SIPLACE TH 노즐 체인저 , E by SIPLACE, 로케이션 2
품목 번호 03103613-xx 2 nozzles P&P 노즐 2 개용 매거진
품목 번호 03109863-xx 1 nozzles P&P 노즐 1 개용 매거진
6

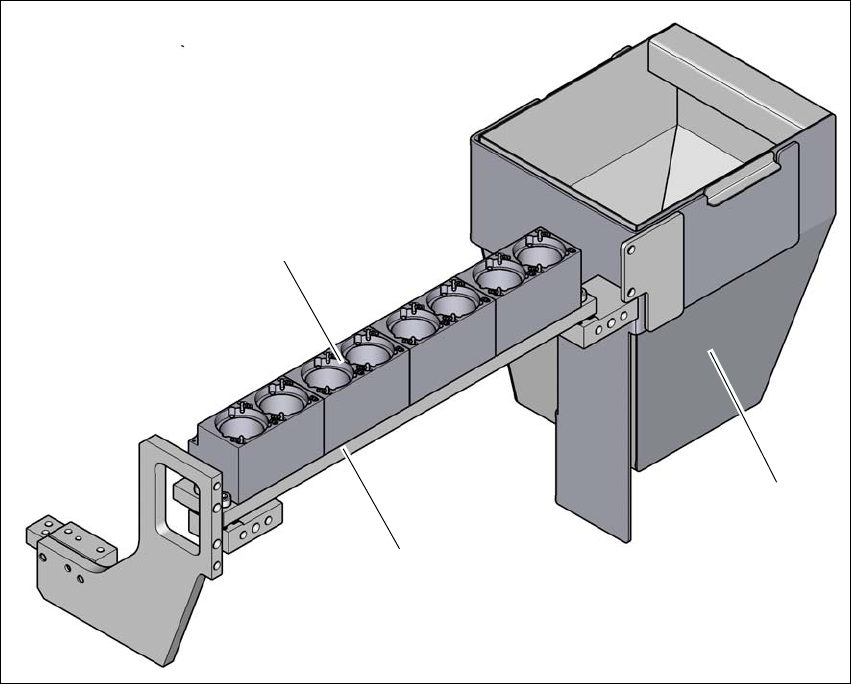

그림 6.1 - 6 SIPLACE TH/SIPLACE PP 용 노즐 체인저 ( 예시 )
(1) 노즐 체인저 매거진 (P&P 노즐 2 개 )
(2) 컴포넌트 리젝트 빈
(3) 노즐 체인저
(3)
(2)
(1)
사용자 매뉴얼 E by SIPLACE 6 스테이션 확장
소프트웨어 버전 SC 712.1 에서 판 05/2019 6.1 노즐 체인저
261
6.1.2.1 설명
다른 노즐 체인저가 2 개 있습니다 . 체인저 하나에 수용할 수 있는 매거진 4 개이거나 ( 각각 노즐
수납고가 2 개 장착 ) 8 개 ( 각 노즐 수납고 2 개 장착 ) 입니다 .
다음 2 가지 유형의 매거진을 사용할 수 있습니다 . 표준 매거진과 특수 노즐 또는 그리퍼용
매거진이 그것입니다 . 이 매거진은 공통 지지대에 장착됩니다 . 매거진은 평행 핀 두 개로
센터링하여 접시머리 나사 2 개로 고정합니다 .
6

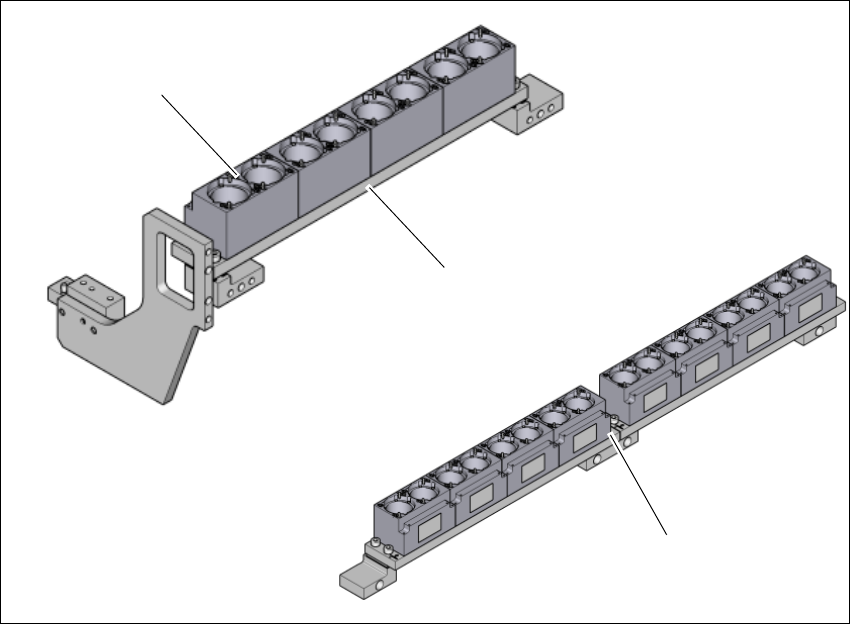

그림 6.1 - 7 SIPLACE TH/SIPLACE PP 용 노즐 체인저 매거진
(1) 노즐 2 개용 매거진
(2) 노즐 2 개용 매거진이 4 개 있는 노즐 체인저
(3) 노즐 2 개용 매거진이 8 개 있는 노즐 체인저
(1)
(2)
(3)
