사용자 매뉴얼 E by SIPLACE 6 스테이션 확장 소프트웨어 버전 SC 712.1 에서 판 05/2019 6.1 노즐 체인저 271 6.1.3.5 작동에 관한 참고 사항 어떠한 노즐 유형 을 처음으로 매거진에 넣는 경우 유형을 식별하기 위한 스티커 라 벨을 붙이십시오 . 6 잠금 플레이트를 열고 노즐 홀더에 노즐을 위치시킵 니다 . 잠금 플레이트를 닫 아 노즐이 매거진 에서 …
6 스테이션 확장 사용자 매뉴얼 E by SIPLACE
6.1 노즐 체인저 소프트웨어 버전 SC 712.1 에서 판 05/2019
270
6.1.3.4 조립
E by SIPLACE 장비에서는 노즐 체인저가 장비의 프레임에 설치되어 있습니다 .
6

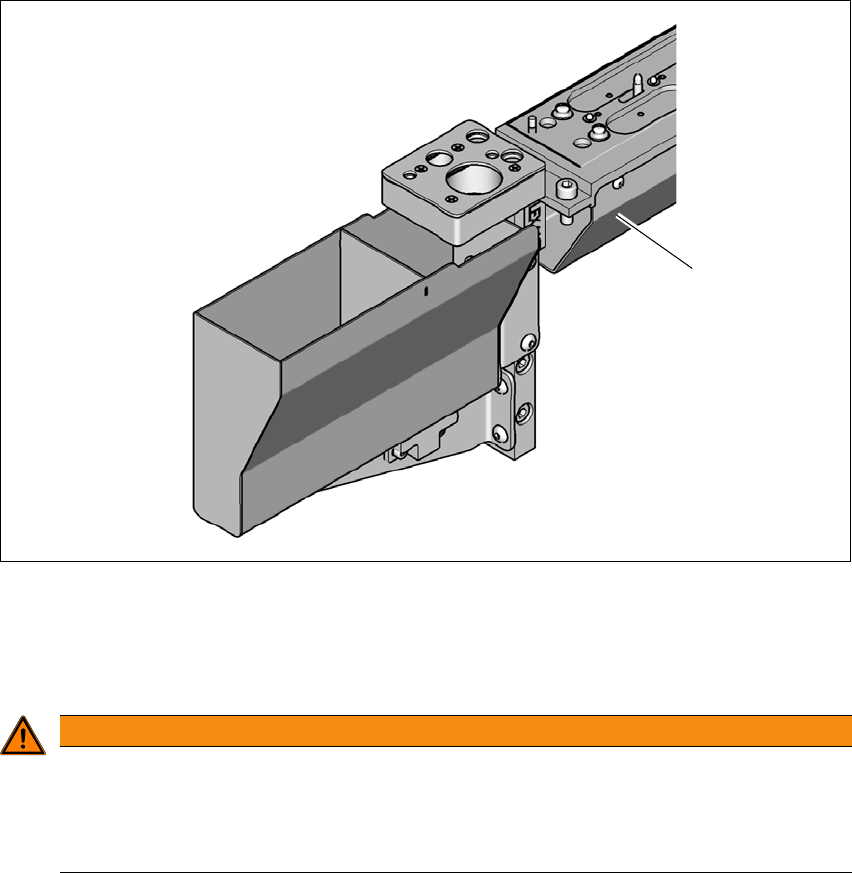

그림 6.1 - 13 어셈블리 위치
(1) 경사면은 전환 테이블의 COT 인서트를 향합니다
경사면이 전환 테이블의 COT 인서트를 향하도록 노즐 체인저를 정렬하십시오 .
6
경고
혼합된 구성품과 헤드의 충돌 위험 !
혼합된 구성품과 헤드가 충돌할 수 있습니다 .
개별 실장 헤드를 위한 노즐 매거진과 함께 각 실장 헤드와 관련된 노즐 체인저만
설치하십시오 .
(1)
사용자 매뉴얼 E by SIPLACE 6 스테이션 확장
소프트웨어 버전 SC 712.1 에서 판 05/2019 6.1 노즐 체인저
271
6.1.3.5 작동에 관한 참고 사항
어떠한 노즐 유형을 처음으로 매거진에 넣는 경우 유형을 식별하기 위한 스티커 라벨을
붙이십시오 .
6
잠금 플레이트를 열고 노즐 홀더에 노즐을 위치시킵니다 .
잠금 플레이트를 닫아 노즐이 매거진에서 떨어지지 않도록 합니다 .
6
6
노즐 체인저를 프로그래밍하는 방법은 SIPLACE Pro 사용자 매뉴얼에 설명되어 있습니다 .
6.1.3.6 매거진 변경
레버 ( 항목 1, 그림 6.1 - 5, 페이지 258), 매거진을 스냅 집게의 볼에서 빠져나오게 하는 데
사용 ( 항목 5, 그림 6.1 - 5, 페이지 258
). 매거진을 바닥에서 들어냅니다 .
6
참고
장비에서 분리한 후 매거진을 보충하며 항상 완전한 매거진으로 교체해야 합니다 .
주의
매거진 채우기 !
매거진을 채우기 전 SIPLACE CP12 에 있는 모든 노즐이 자신의 매거진으로 되돌아
갔는지 확인하십시오 .
참고
끼임 위험 !
컴포넌트가 매거진으로 떨어지면 잠금판이 끼일 위험이 있습니다 .
컴포넌트가 매거진에 떨어지지 않도록 하십시오 .
그러므로 정기적으로 매거진과 비어있는 위치를 청소해야 합니다 .
경고
돌출한 레버와 헤드의 충돌 위험 !
매거진 위로 튀어나온 레버 ( 항목 1, 그림 6.1 - 5) 는 헤드와 충돌할 수 있습니다 .
그러므로 매거진에서 레버가 튀어나오지 않도록 해야 합니다 .
6 스테이션 확장 사용자 매뉴얼 E by SIPLACE
6.1 노즐 체인저 소프트웨어 버전 SC 712.1 에서 판 05/2019
272
6
그림 6.1 - 14 SIPLACE CP12 용 노즐 체인저 - 매거진 교체
(1) 매거진을 올리는 레버
(2) 매거진 구멍에 끼우는 평행 핀
(3) 마이크로스위치를 트리거하기 위한 스프링 핀 (3 x)
(4) 잠금 플레이트를 움직이는 슬라이드 매커니즘 핀
(5) 스냅 집게 볼
(6) 매거진 슬럿에 끼우는 평행 핀
(7) 매거진
6
스냅 집게 볼 ( 항목 5, 그림 6.1 - 5, 페이지 258).
스냅 집게 볼이 모든 스냅 집게에 동시에 끼워지도록 매거진을 아래로 고르게 누릅니다 .
참고
잠금 플레이트를 “ 매거진 잠금 ” 위치로 이동시킵니다 .
끼우기 전에 센터링 핀 ( 항목 2 및 6, 그림 6.1 - 5(258 페이지 )) 을 센터링 구멍과
슬럿으로 밀어 매거진을 정렬합니다 .
(1)
(3)
(4)
(5)
(7)
(6)
(2)
