6 스테이션 확장 사용자 매뉴얼 E by SIPLACE
6.1 노즐 체인저 소프트웨어 버전 SC 712.1 에서 판 05/2019
264
6.1.2.4 조립
E by SIPLACE 장비에서는 노즐 체인저가 장비의 프레임에 설치되어 있습니다 .
6

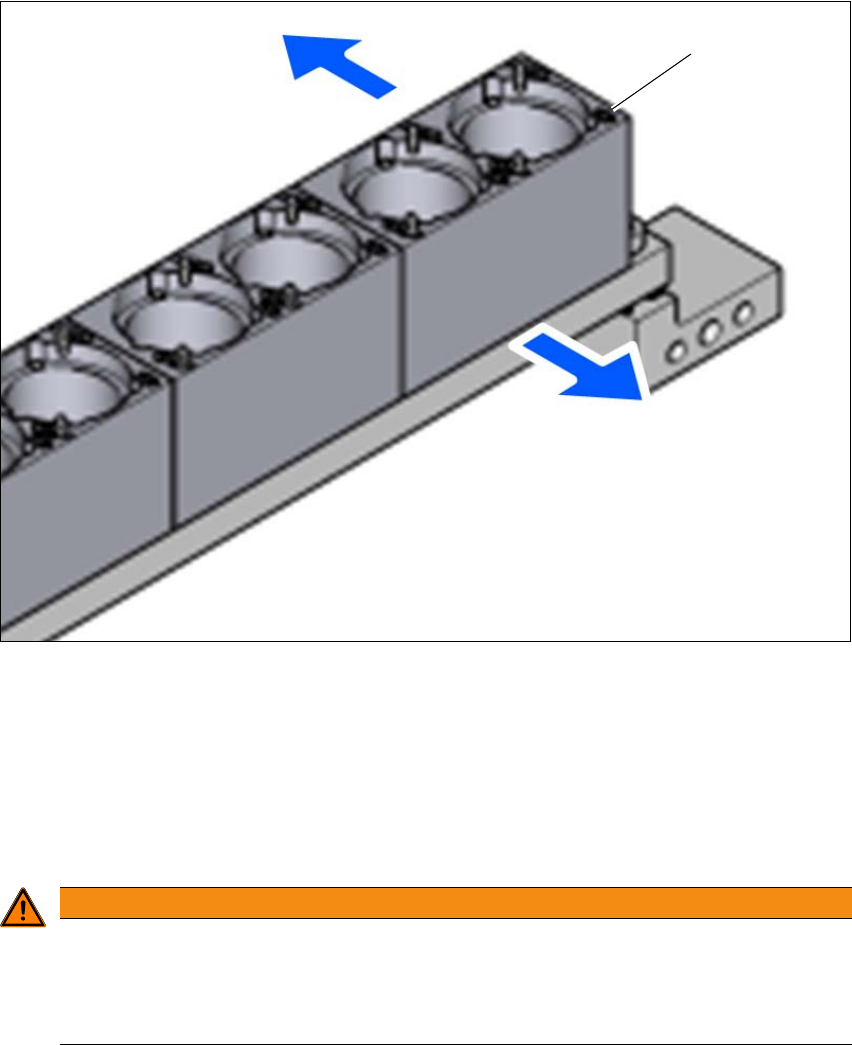

그림 6.1 - 9 어셈블리 위치
(1) 마킹 구멍
(2) PCB 컨베이어 쪽을 향하는 화살표
(3) 오퍼레이터 방향
6
오퍼레이터가 볼 때 마킹 구멍 ( 항목 1) 이 왼쪽에 있도록 노즐 체인저를 배열합니다 .
6
6
경고
혼합된 구성품과 헤드의 충돌 위험 !
혼합된 구성품과 헤드가 충돌할 수 있습니다 .
개별 실장 헤드를 위한 노즐 매거진과 함께 각 실장 헤드와 관련된 노즐 체인저만
설치하십시오 .
(1)
(3)
(2)
사용자 매뉴얼 E by SIPLACE 6 스테이션 확장
소프트웨어 버전 SC 712.1 에서 판 05/2019 6.1 노즐 체인저
265
6.1.2.5 SIPLACE TH 용 컴포넌트 리젝트 빈
SIPLACE TH 용으로 컴포넌트 리젝트 빈을 설치할 수 있습니다 . 컴포넌트 리젝트 빈은 정밀 피치
비전 모듈 옆에 있습니다 .
6.1.2.6 그리퍼 및 특수 노즐
SIPLACE 장비는 표준 SMT 컴포넌트 이외에도 도통 (through hole) 기술에 기반한 컴포넌트나
특이한 모양의 컴포넌트 (OSC) 도 처리할 수 있습니다 . 또한 ASM 은 특수 노즐과 그리퍼도
지속적으로 개발하고 있습니다 .
실장 작업을 최대 속도로 매우 정밀하고 유연하게 처리할 수 있도록 모든 실장 헤드에 특수 노즐을
사용할 수 있습니다 . 자동 노즐 체인저를 사용할 경우에도 제품 변경 시 소요되는 셋업 시간이
단축됩니다 .
ASM 은 SIPLACE TH/SIPLACE PP 용의 기계식 그리퍼를 공급할 수 있습니다 . 컴포넌트 표면이
노즐로 흡입하여 올리는데 부적합할 경우 기계식 그리퍼를 통해 컴포넌트를 픽업하여 실장할 수
있습니다 . 두 가지 유형의 그리퍼가 있으며 기능에 따라 다음 두 그룹으로 나눌 수 있습니다 .
– 바깥 가장자리에서 컴포넌트를 잡는 그리퍼
– 안쪽 가장자리에서 컴포넌트를 잡는 그리퍼
특수 노즐과 그리퍼에 대한 정보는 ASM 에서 얻을 수 있습니다 . 특수 매거진과 그리퍼 생산에
대해서도 ASM 에 문의하십시오 .
6 스테이션 확장 사용자 매뉴얼 E by SIPLACE
6.1 노즐 체인저 소프트웨어 버전 SC 712.1 에서 판 05/2019
266
6.1.3 SIPLACE CP12 용 노즐 체인저
품목 번호 03113197-xx E by SIPLACE 노즐 체인저 , CP12, 로케이션 1 및 2
품목 번호 03081446-xx 노즐 타입 30xxx 용의 1 x 12 노즐용 매거진
6

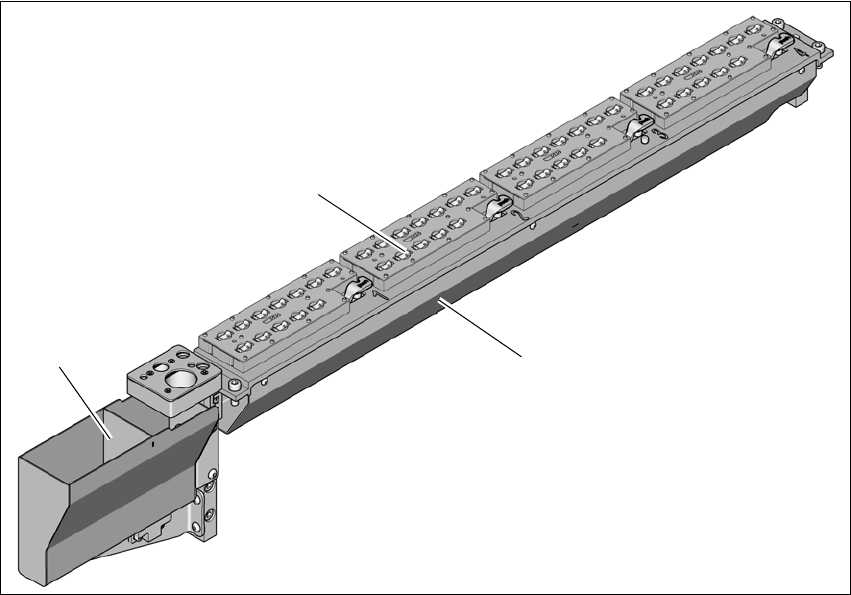

그림 6.1 - 10 SIPLACE CP12 용 노즐 체인저
(1) 노즐 체인저 매거진
(2) 노즐 체인저
(3) 컴포넌트 리젝트 빈
(2)
(3)
(1)
