5 장비를 사용하여 작업 사용자 매뉴얼 E by SIPLACE

5.11 피더 모듈 셋업 소프트웨어 버전 SC 712.1 에서 판 05/2019

234

5.11.4.3 SIPLACE SmartFeeder E 에 테이프 놓기

단계 1 5

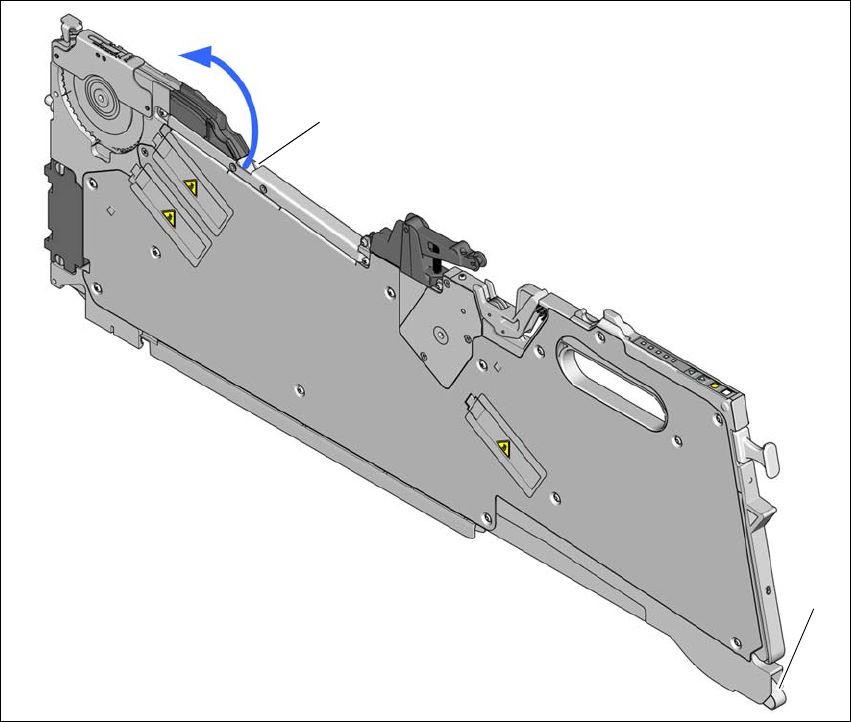

그림 5.11 - 4 컴포넌트 테이프 삽입

(1) 테이프 가이드 채널 입구

(2) 테이프 가이드 채널 출구

 운반 구멍이 이동 방향으로 봤을 때 왼쪽에 오도록 컴포넌트 테이프를 잡습니다 .

 컴포넌트 테이프를 입구 (1 번 ) 에 넣고 테이프가 그 출구 (2 번 ) 에 나타날 때까지 계속 테이프

가이드 채널로 밉니다 .

 컴포넌트 테이프를 위쪽으로 빼냅니다 .

(1)

(2)

사용자 매뉴얼 E by SIPLACE 5 장비를 사용하여 작업

소프트웨어 버전 SC 712.1 에서 판 05/2019 5.11 피더 모듈 셋업

235

단계 2 5

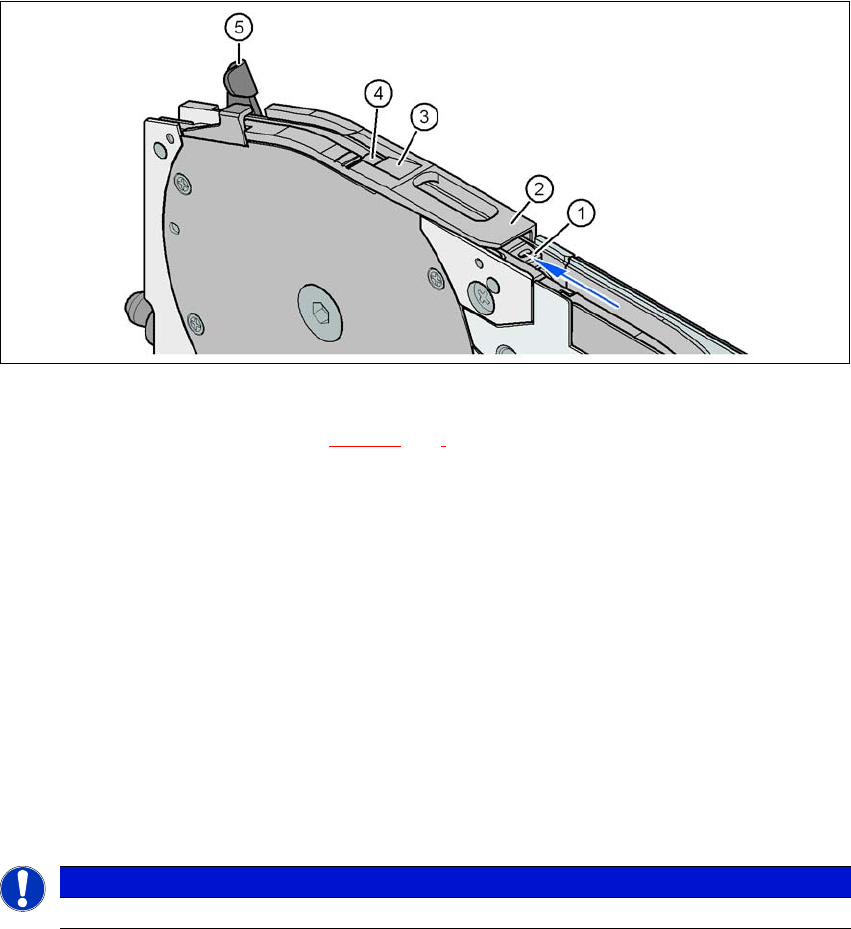

그림 5.11 - 5 피더 모듈에 있는 픽업 창

(1) 테이프 지지대 , 분리 가능 ( 단원 5.11.4.4(

237

페이지) 참조)

(2) 픽업 창

(3) 커버 호일 분리 에지

(4) 컴포넌트 픽업 영역

(5) 픽업 창을 들어올리거나 잠글 수 있는 레버

 테이프의 시작 부위를 픽업 창 (2 번 ) 아래로 유도한 다음 컴포넌트 테이프가 스프로킷 휠에

닿을 때까지 계속 유도합니다 .

 운전자 패널에서 , 커버 호일의 굴곡부가 컴포넌트 픽업 영역 (4 번 ) 에 위치할 때까지 앞으로

버튼을 누릅니다 .

 레버 (5 번 ) 을 앞으로 밀어 픽업 창 (2 번 ) 이 위로 올라와 첫 번째 걸림 위에 있도록 합니다 .

 픽업 창의 측면에서 커버 호일을 앞으로 당겨 빼냅니다 .

 커버 호일이 분리 에지 (3 번 ) 의 맞은편에 위치할 때까지 그 호일을 뒤로 접습니다 .

 레버 (5 번 ) 을 뒤로 눌러 픽업 창을 아래로 낮춥니다 .

참고

 커버 호일이 분리 에지에 닿을 때까지 픽업 창을 내리지 마십시오 .

5 장비를 사용하여 작업 사용자 매뉴얼 E by SIPLACE

5.11 피더 모듈 셋업 소프트웨어 버전 SC 712.1 에서 판 05/2019

236

단계 3 5

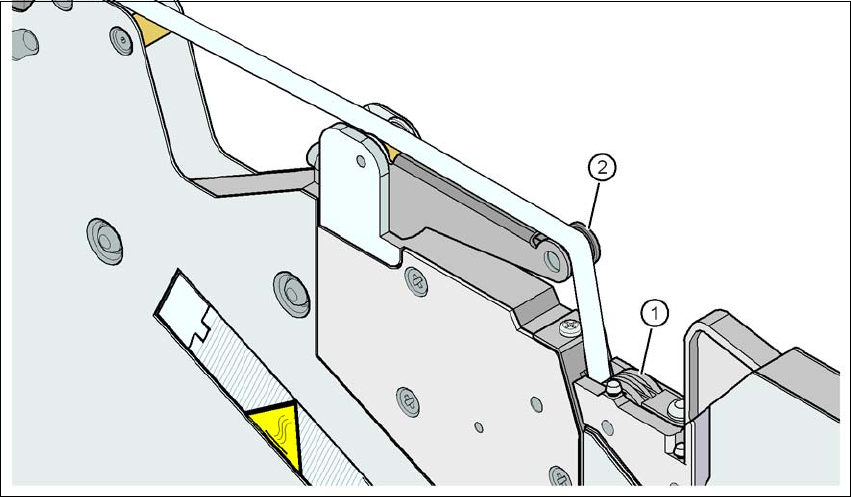

그림 5.11 - 6 커버 호일을 호일 팩킹 휠까지 밀기

(1) 커버 호일 팩킹 휠

(2) 커버 호일 로커

 커버 호일이 호일 패킹 휠 (1 번 ) 에 도달할 때까지 그 호일을 커버 호일 로커 (2 번 ) 으로

유도합니다 .

 운전자 패널에서 , 커버 호일이 팽팽해질 때까지 호일 버튼을 누릅니다 . 커버 호일 로커가

아래를 향하고 드라이브 모터가 멈춥니다 .

 피더 모듈 앞쪽 끝으로 컴포넌트 테이프를 자릅니다 .
