2 작동상의 안전 사용자 매뉴얼 E by SIPLACE 2.3 광학 시스템의 등급 분류 소프트웨어 버전 SC 712.1 에서 판 05/2019 68 2.3 광학 시스템의 등급 분류 2.3.1 전체 장비의 등급 분류 2 2.3.2 카메라 시스템의 다음과 같은 모 듈이 레이저 등급 2 에 해당합니다 . – SIPLACE CP14 에 장착된 컴포넌트 센서 2.3.3 카메라 시스템의 등급 분류 2 …
사용자 매뉴얼 E by SIPLACE 2 작동상의 안전
소프트웨어 버전 SC 712.1 에서 판 05/2019 2.2 경고 라벨
67
2.2.10 전환 테이블에 부착된 경고 라벨
2

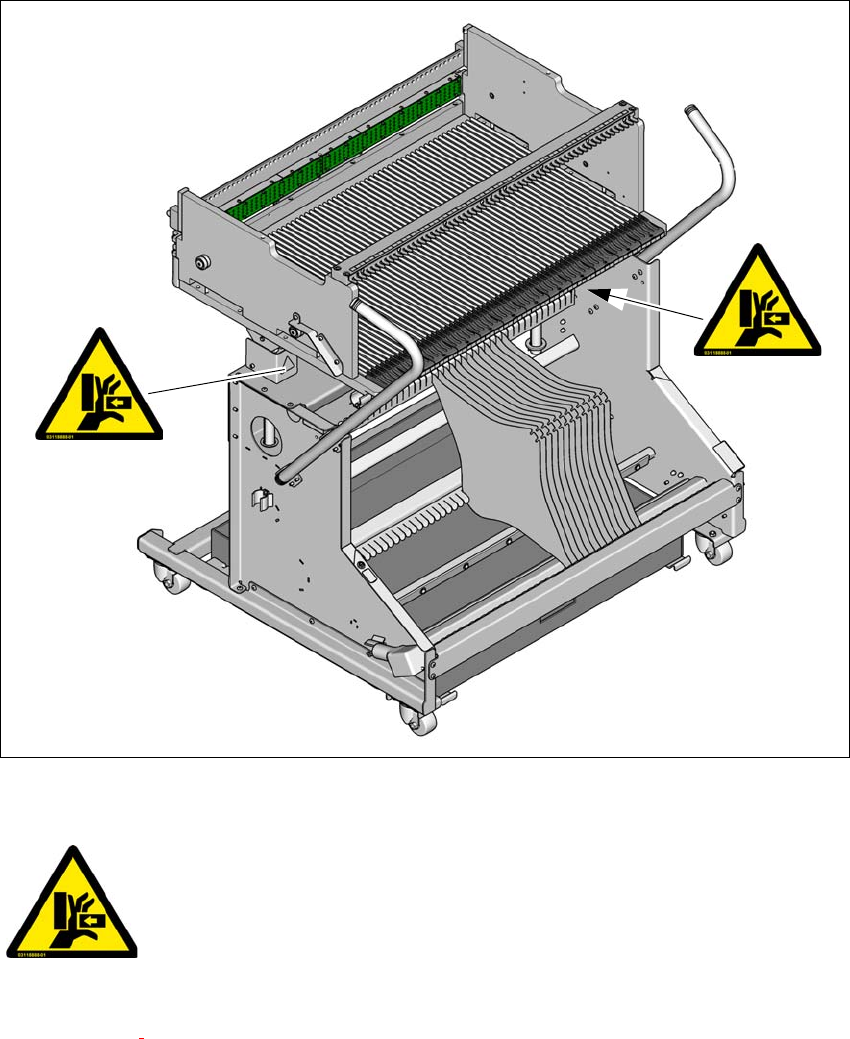

그림 2.2 - 17 전환 테이블에 부착된 경고 라벨
그림
2.2 - 17
(
67
페이지 ), 손 압착 라벨 , 품목 번호 03118888-01( 좌측에 라벨 1 개 및 우측에 라벨
1개).
손 압착
손 압착
2
손의 압착 위험 !
전환 테이블을 들어올리고 낮출 때 손이 압착될 위험이 있습니다 .
전환 테이블을 들어올리고 낮출 때 주의하십시오 .
단원 4.4, 192 페이지
의 설명에 따르십시오 .
2 작동상의 안전 사용자 매뉴얼 E by SIPLACE
2.3 광학 시스템의 등급 분류 소프트웨어 버전 SC 712.1 에서 판 05/2019
68
2.3 광학 시스템의 등급 분류
2.3.1 전체 장비의 등급 분류
2
2.3.2 카메라 시스템의
다음과 같은 모듈이 레이저 등급 2 에 해당합니다 .
– SIPLACE CP14 에 장착된 컴포넌트 센서
2.3.3 카메라 시스템의 등급 분류
2
운전 장비 전체는 레이저 등급 2 로 분류됩니다 .
레이저 등급은 IEC 60825-1:2014 에 따라 결정됩니다 .
참고
사용된 카메라 조명 시스템의 밝기는 장착된 LED 의 밝기입니다 . 이 LED 는 IEC
62741:2006 에 따라 위험 그룹 1 로 분류되어 있습니다 .
빔을 들여다보지 마십시오 !
사용자 매뉴얼 E by SIPLACE 2 작동상의 안전
소프트웨어 버전 SC 712.1 에서 판 05/2019 2.4 장비 이동에 관한 안전 지침
69
2.4 장비 이동에 관한 안전 지침
2
사양이 다음과 같은 지게차를 이용하여 장비를 옮깁니다 .
지게 길이 : 최소 1800mm
운반 능력 : 최소 5,000kg
지게의 열림 폭 : 최소 350mm 2
2
2.5 장비의 작동에 관한 안전 지침
2.5.1 보호 덮개 개폐에 관한 안전 지침
장비의 보호 덮개를 닫을 때 부상의 위험을 피하기 위해서 오퍼레이터는 관련 직원이 보호 덮개를
다룰 때의 아래 지침을 항상 준수하도록 지시해야 합니다 .
2
경고
기울어질 위험 !
지게차에 요구되는 사양을 준수하지 않을 경우 기울어질 위험 .
운반을 위해 지정된 지게차만 사용합니다 .
적절한 실장기 운반 방법은 단원 4
, 섹션 4.1(
167
페이지 ) 을 참조하십시오 .
주의
압착 위험 !
보호 덮개를 올바르게 닫지 않은 경우 손의 압착 위험 .
보호 덮개를 올바로 닫습니다 .
