00198163-04_UM_E-by-SIPLACE_KO.pdf - 第61页

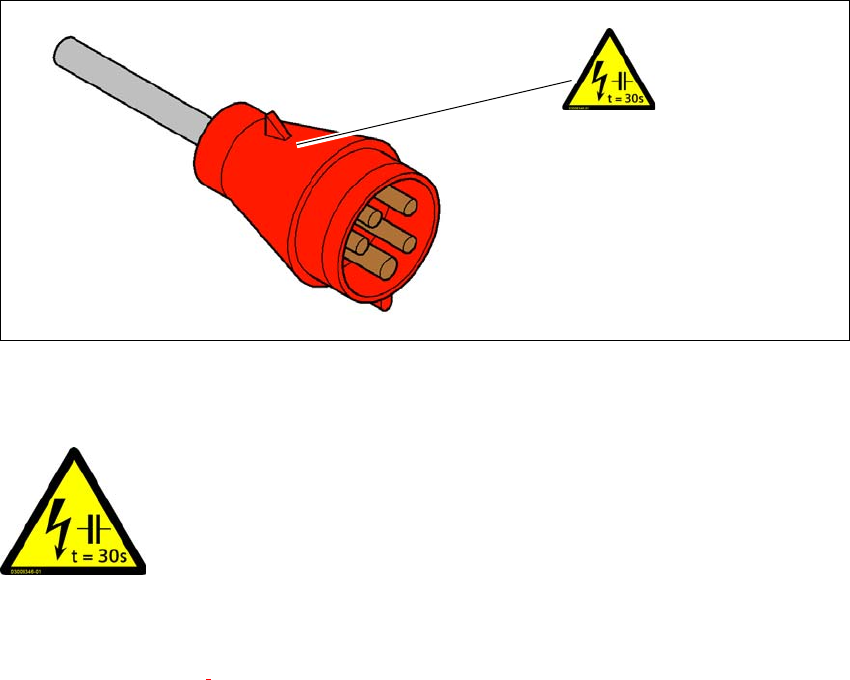

사용자 매뉴얼 E by SIPLACE 2 작동상의 안전 소프트웨어 버전 SC 712.1 에서 판 05/2019 2.2 경고 라벨 61 2.2.7 Cekon 플러그에 부착된 경고 라벨 2 그림 2.2 - 13 Cekon 플러그 – W207(Cekon 플러그에 부착 ) 2 W207( 그림 2.2 - 13 ( 61 페이지 )), 품목 번호 03009346-0 1. W207 2 2 메인 전원 전압 …
2 작동상의 안전 사용자 매뉴얼 E by SIPLACE
2.2 경고 라벨 소프트웨어 버전 SC 712.1 에서 판 05/2019
60
2.2.6 진공 펌프에 부착된 경고 라벨

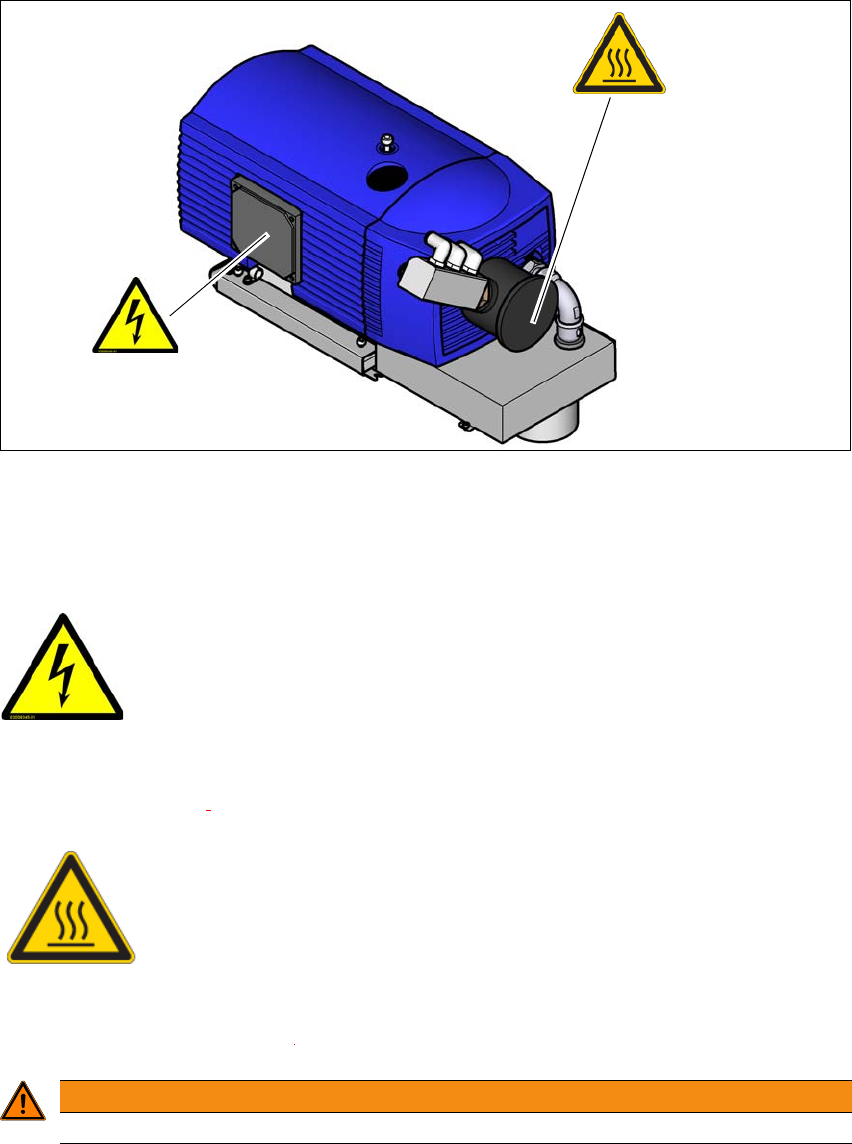

그림 2.2 - 12 진공 펌프에 부착된 경고 라벨
– W206( 진공 펌프에 부착 )
– W- 뜨거운 표면
2
W206, 그림
2.2 - 12
(
60
페이지 )), 품목 번호 03009345-01( 진공 펌프에 부착된 라벨 1 개 ).
뜨거운 표면 라벨(그림
2.2 - 12
(
60
페이지)), 품목 번호 03031926-01(진공 펌프에 부착된 라벨 1개).
2
경고
사용자 매뉴얼의 안전 지침을 참조하십시오 .
W206
(W- 뜨거운 표면
위험 전압 !
이 라벨이 붙어있는 부분에는 메인 전원 스위치가 꺼져있더라도 전류가
흐릅니다 .
수리를 하기 전에 장비와 본선의 연결을 분리합니다 .
NAFTA 영역 : 감전 또는 화상 위험 !
2
뜨거운 표면에 의한 화상 위험 !
진공 펌프의 필터 하우징은 연속 작동 중 뜨거워질 수 있습니다 .
필터 하우징에 접촉할 때 주의하십시오 .
2 작동상의 안전 사용자 매뉴얼 E by SIPLACE
2.2 경고 라벨 소프트웨어 버전 SC 712.1 에서 판 05/2019
62
2.2.8 전원 공급장치의 경고 라벨

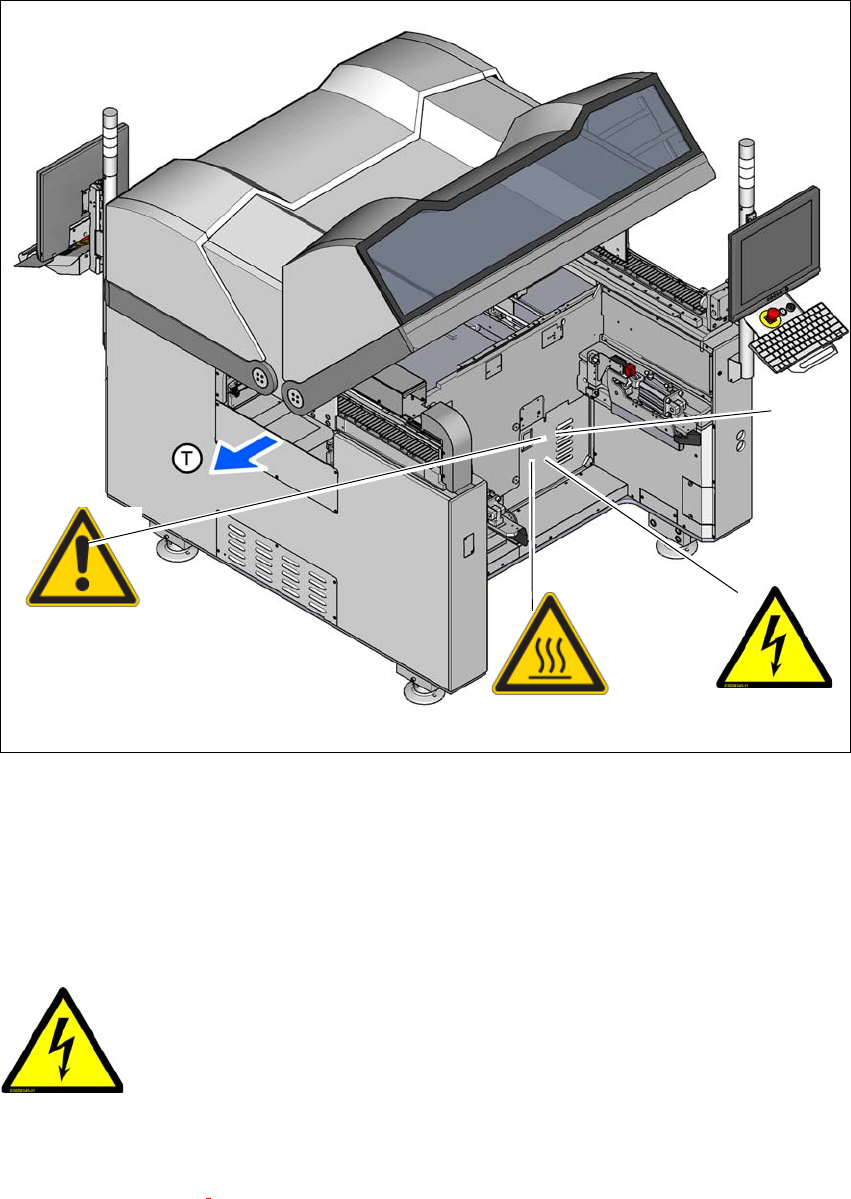

그림 2.2 - 14 전원 공급장치 위치에 부착된 경고 라벨
(1) 전원 공급장치의 위치 ( 커버 뒤 )
– W206( 전원 공급장치의 위치에 부착 )
–W-고온
– W- 일반 경고
2
W206, 그림
2.2 - 14
(
62
페이지 )), 품목 번호 03009345-01.
W206
(1)
W- 고온
W- 일반 경고
위험 전압 !
이 라벨이 붙어있는 부분에는 메인 전원 스위치가 꺼져있더라도 전류가
흐릅니다 .
수리를 하기 전에 장비와 본선의 연결을 분리합니다 .
NAFTA 영역 : 감전 또는 화상 위험 !
